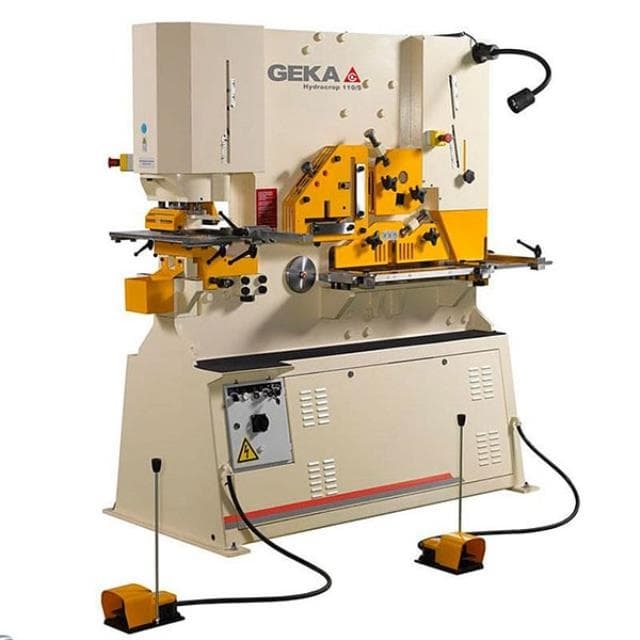

Пресс-ножницы Geka Hydracrop 110/180
Пресс-ножницы Geka Hydracrop 110/180
Пресс-ножницы Geka Hydracrop 110/180 - это мощное и универсальное оборудование, которое предназначено для резки и гибки металлических листов. Этот инструмент идеально подходит для промышленных предприятий, занимающихся металлообработкой.
Преимущества:
- Мощность и эффективность: Пресс-ножницы Geka Hydracrop 110/180 обладают высокой производительностью и точностью резки, что позволяет сократить время выполнения работ.
- Универсальность: Это оборудование сочетает в себе функции пресса и ножниц, что позволяет осуществлять различные операции без необходимости приобретения дополнительных устройств.
- Надежность и долговечность: Пресс-ножницы Geka Hydracrop 110/180 изготовлены из высококачественных материалов, что обеспечивает их долгий срок службы и надежную работу.
- Простота в эксплуатации: Это оборудование легко управлять и обслуживать, что делает его идеальным выбором для производственных предприятий различных масштабов.
Назначение и сферы применения:
Пресс-ножницы Geka Hydracrop 110/180 идеально подходят для резки и гибки металлических листов различной толщины. Это оборудование широко применяется на предприятиях машиностроения, металлообработки, строительства и других отраслях, где требуется высокая точность и производительность.
Не упустите возможность приобрести пресс-ножницы Geka Hydracrop 110/180 и обеспечить вашему производству эффективность и качество обработки металла!
Пресс-ножницы Geka Hydracrop 110/180 имеют пять рабочих модулей, приводимых в действие двумя гидравлическими цилиндрами. Рабочие модули позволяют выполнять ряд различных операций по обработке металла без смены оснастки, с возможностью одновременной или независимой работы:
- резка листового металла;
- резка профильного металла;
- резка прутков;
- высечка;
- пробивка отверстий;
Рабочие модули приводятся в действие двумя независимыми друг от друга пультами управления:
- первый управляет работой модуля пробивки отверстий (отдельный гидроцилиндр);
- второй (второй гидроцилиндр) приводит в рабочий режим все остальные (четыре) модуля: резку листового металла, резку профильного металла (уголка), резку прутков, высечку. Рабочий инструмент (ножи) этих четырех модулей приводится в работу одновременно, поэтому необходимо неукоснительно соблюдать правила техники безопасности-все неиспользуемые рабочие инструменты (ножи) должны быть закрыты ограждениями.
Описание пресс-ножниц Geka Hydracrop 110/180
В стандартной (базовой) комплектации пресс-ножницы Hydracrop укомплектованы столами с линейками и упорами для модулей пробивки отверстий и высечки, электрическим упором-электростоп, низковольтной лампой освещения и позволяют выполнять следующие операции с металлопрокатом:
- Пробивка отверстий в полосе ( уголке, швеллере, балке).
- Стандартно установлен комплект (пуансон, матрица) для пробивки круглых отверстий.
- По желанию Заказчика может быть установлен инструмент нужного диаметра.
- Наряду с достоинствами HYD 80 эта модель рекомендована для пробивки и резки анкерных плит.
Технические характеристики Geka Hydracrop 110/180
|
характеристики |
|
|
110/180 S, SD |
|---|---|---|---|
| Пресс-ножницы для полосового проката | |||
| Полосовой прокат с небольшой деформацией | mm | 600x15 | |
| mm | 400x20 | ||
| Длина ножей | mm | 605 | |
| Прокат квадратный | mm | - | |
| Рабочая высота | mm | 960 | |
| Пресс-ножницы для профилей | |||
| Усилие резки | kN | 1800 | |
| Угловой профиль 90 º (резка без деформации) | mm | 152x152x13 | |
| Угловой профиль 45 º | mm | 70x70x7 | |
| Резка специальным ножом | |||
| Угловой профиль 90 º (с небольшой деформацией) | mm | 160x160x16 | |
| Пресс-ножницы для проката | |||
| Прокат круглый Ø | mm | 50 | |
| Прокат квадратный □ | mm | 50 | |
| UPN профили | mm | 160 | |
| IPN профили | mm | 160 | |
| Вырубание паза | |||
| Листовая сталь толщиной | mm | 13 | |
| Угловой профиль | mm | 100 | |
| Глубина | mm | 90 | |
| Ширина | mm | 52 | |
| Пробивка | |||
| Усилие пробивки | kN | 1100 | |
| Максимальная способность пробивки с быстрой сменой | mm | ø 40x20 | |
| матрица, S-образный матрицедержатель | mm | ø 28x28 | |
| Зев | S | mm | 300 |
| SD | mm | 610 | |
| Ход | mm | 80 | |
| Рабочая высота | mm | 1165 | |
Общие технические характеристики Geka Hydracrop 110/180 |
|||
| Колличество полных циклов при ходе 20 мм | 28 | ||
| Мотор: | kW | 9 | |
| Вес нетто (приблизительный) в заводской упаковке: | S | kg | 2750 |
| SD | kg | 3300 | |
| Вес брутто: | S | kg | 3162 |
| SD | kg | 3795 | |
| Размер в упаковке: | S | m | 2,13x1,20x2,20 |
| SD | m | 2,69x1,4x2,20 | |
| Размер упаковки для доставки морским транспортом: | S | m3 | 5,62 |
| SD | m3 | 8,28 | |
Возможности расчитаны на материал прочностью 45 кг / мм2.
Две версии в каждой модели: S и SD.
Комплектация пресс-ножниц Geka Hydracrop 110/180 версия S
- Станок оснащен двумя цилиндрами.
- Пять рабочих мест, оборудованных инструментом для резки углового профиля, проката, вырубание прямоугольного паза и пробивание
- Быстрая замена пуансона.
- Стол для резки полосового проката с направляющим упором.
- Два синхронных рабочих места.
- Увеличение развиваемой скорости за счет мощного гидравлического агрегата.
- Специальный прибор приближения при сниженном давлении и на низкой скорости.
- Широкого стола для пробивки с миллиметрированными ограничителями.
- Широкого стола для вырубания паза с миллиметрированными ограничителями.
- Предусмотрен "комплект производства", состоящий из:
- Электрического ограничителя длиной 1 метр с точной регулировкой.
- Лампы в зонах резки для лучшего видения.
- Десяти наборов пуансонов и круглых матриц.

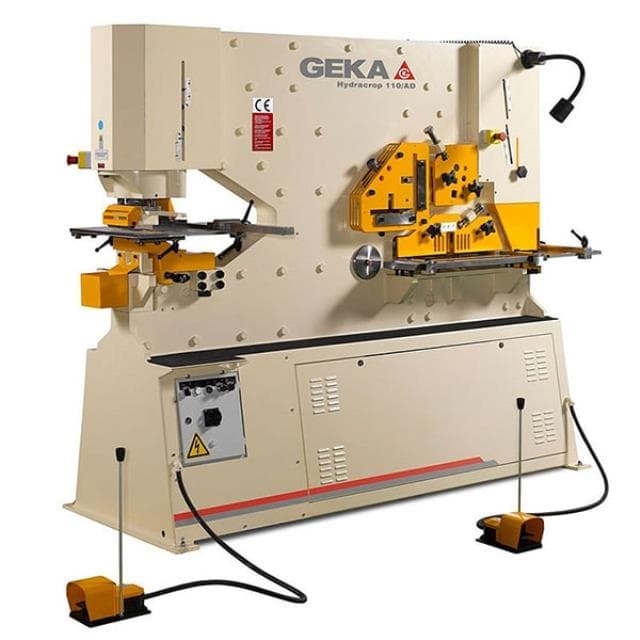

Комплектация пресс-ножниц Geka Hydracrop 110/180 версия SD
- Обладает такими же характеристиками, что и версия S,
- дополнительно располагает станиной с более глубоким зевом и структурой, пригодными для работы с листовой сталью.
Дополнительная комплектация пресс-ножниц Geka Hydracrop 110/180
Рекомендуется дополнительно оснастить "комплектом производства", в который входят:
- автоматический ограничитель на 1 метр,
- 10 наборов пуансонов и матриц,
- галогенная лампа.
- Производитель оставляет за собой право изменять характеристики без предупреждения
