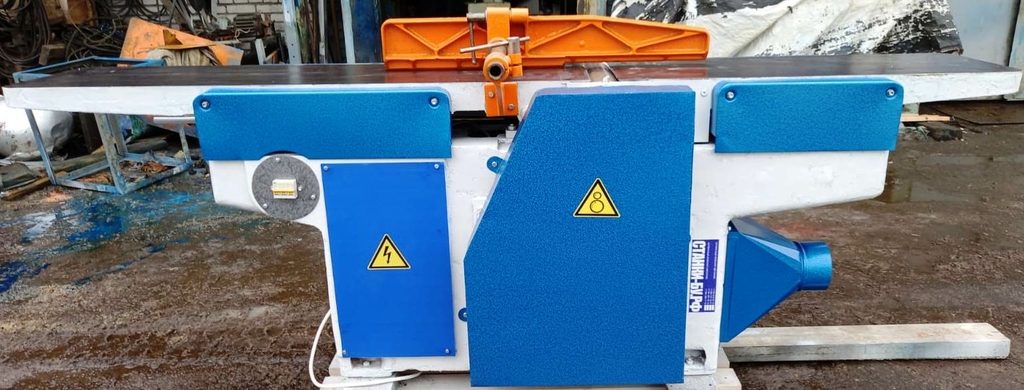

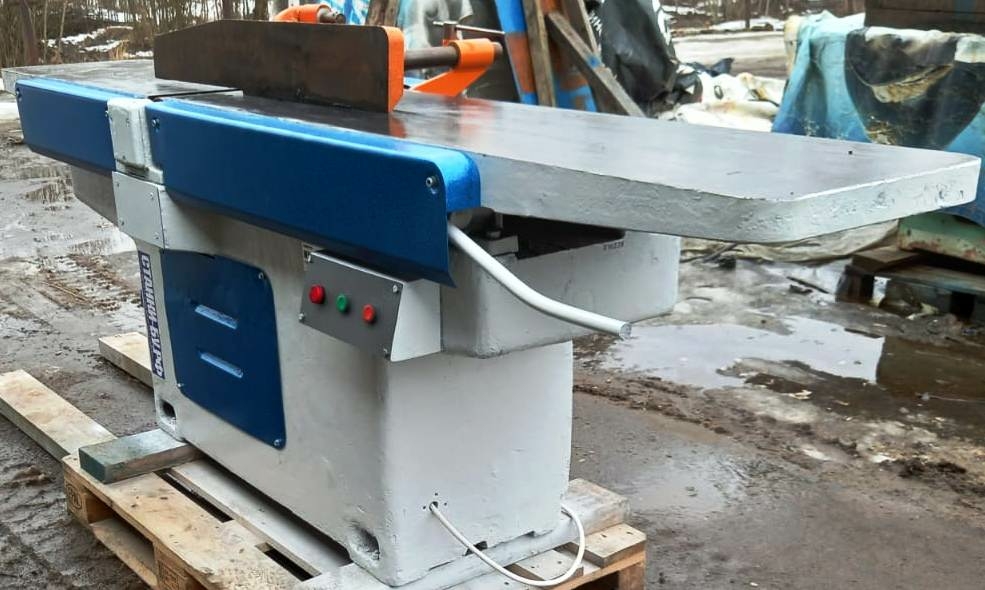

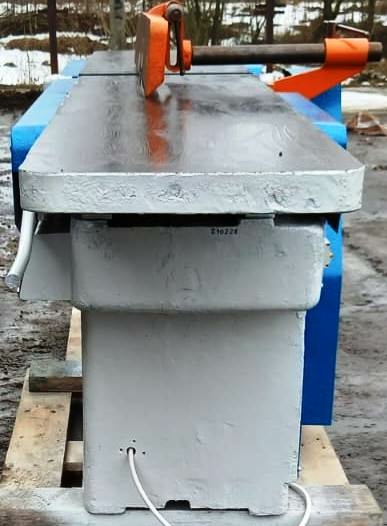

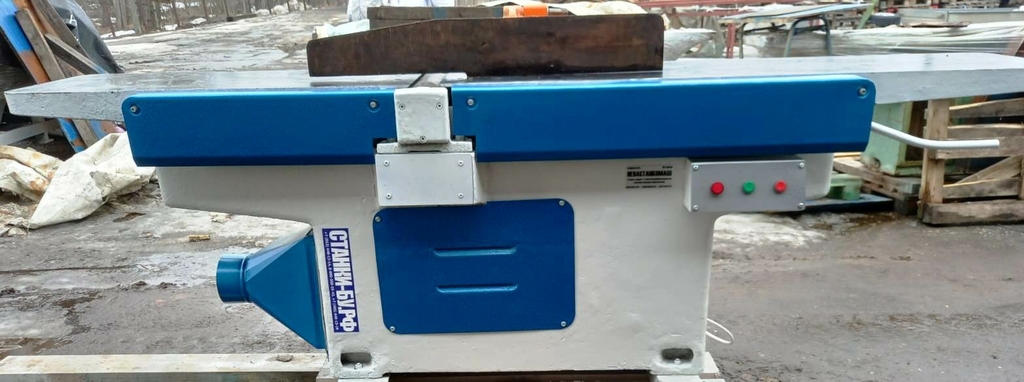

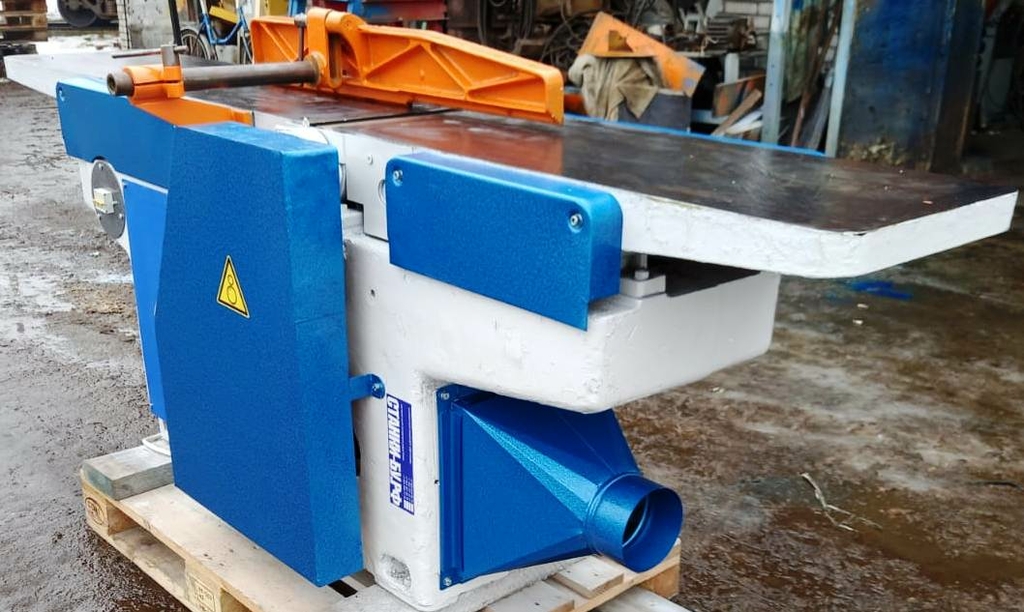

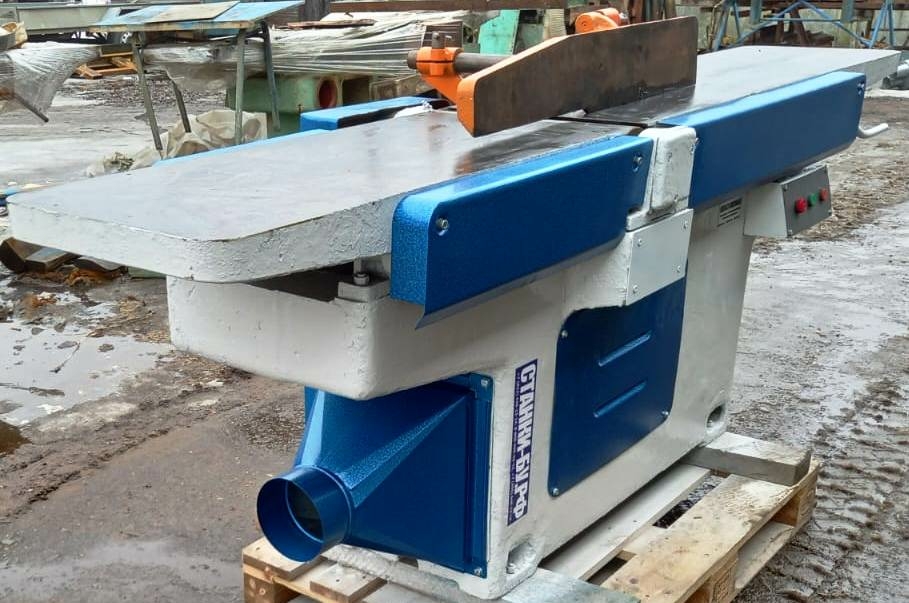

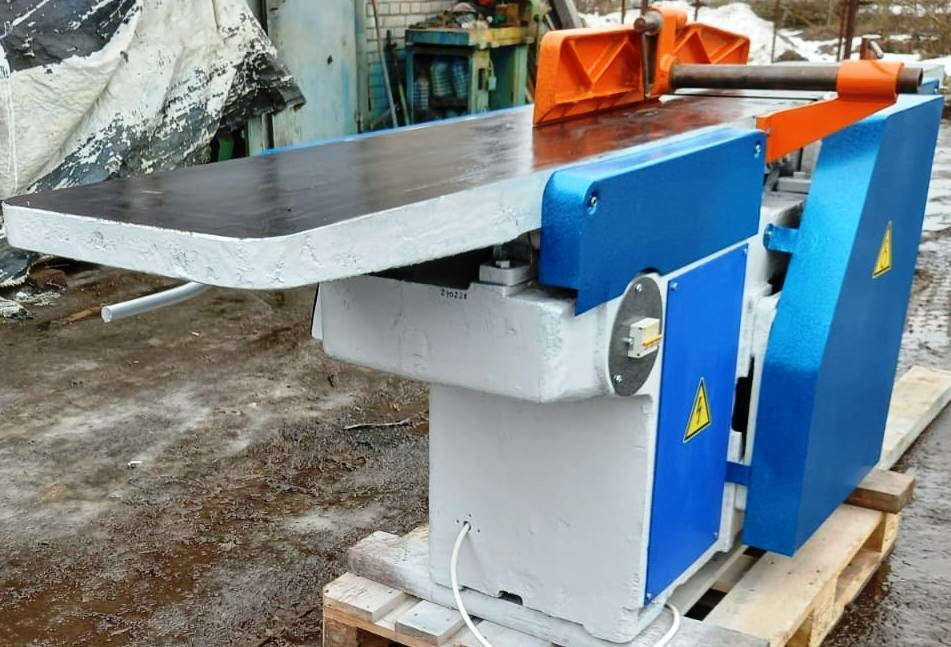

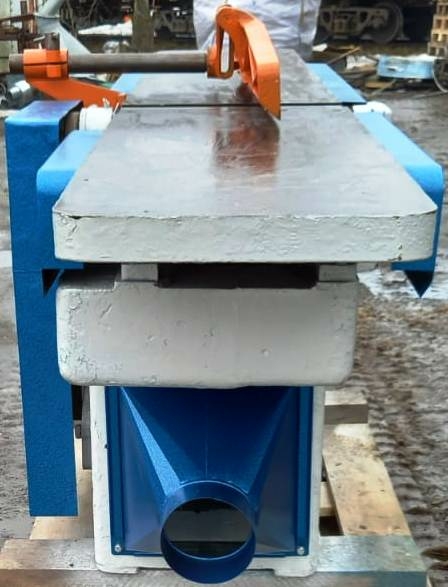

Фуговальный станок СФ-4-1 б/у Курган Ремонт февраль 2024г.

Станок фуговальный односторонний СФ-4 предназначен дляфугования (прямолинейного строгания, продольного фрезерования) заготовок издревесины различных пород по плоскости и под углом.

Станок применяется на предприятиях мебельной идеревообрабатывающей промышленности (мебельной, домостроительной, авто- ивагоностроения и т.д.), модельных цехах машиностроительных заводов,строительных организациях.

Станина выполнена чугунной, цельнолитой, коробчатой формы,внутри которой установлен электродвигатель привода ножевого вала.

Вращение ножевому валу передается клиновыми ремнями. Длянатяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременнаяпередача закрыта кожухом.

Опоры ножевого вала смонтированы в цельном блоке с отъемнымикрышками, что позволяет снизить механические шумы и вибрацию от вращенияножевого вала. Торможение ножевого вала осуществляется через ременную передачуэлектродвигателем.

Подача заготовок на станке осуществляется вручную илимеханически с применением автоподатчика. Передний и задний столы представляютсобой чугунные литые шлифованные плиты с ребрами жесткости по нижней плоскости.Регулирование переднего и заднего столов станка по вертикали осуществляетсяпосредством эксцентриковых валиков через систему рычагов и тяг с приводом отрукоятки для переднего стола и винта с гайкой для заднего стола.

С боковых сторон стола установлены щитки. Указатель глубиныстрожки - лимб помещен в окне щитка. Перемещение направляющей линейкиосуществляется вручную. Линейка может перемешаться поперек стола в зависимостиот ширины строгаемого материала и может быть установлена на требуемый угол в вертикальнойплоскости (до 45°).

На станке имеется круглый двухножевой вал с клиновымкреплением ножей.

Ширина строгания на станке 400 мм, толщина снимаемого слоя 6мм, диаметр ножевого вала 125 мм, диаметр резания 128 мм, число ножей на валу2, мощность электродвигателя ножевого вала 2,8 кВт, число оборотов ножевоговала в минуту 5000, вес станка 620 кг.

Устройство и описание составных частей станка СФ-4

• Станина с приводом - Станина выполнена цельнолитойкоробчатой формы, внутри станины установлен электродвигатель привода ножевоговала.
• Вращение ножевого вала осуществляется от электродвигателяклиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещениеподмоторной плиты. Ременная передача закрыта кожухом.
• Столы передний и задний - Столы представляют собой плиты сребрами жесткости по нижней плоскости. Столы перемещаются в вертикальномнаправлении посредством эксцентриковых валиков через систему рычагов и тяг сприводом от рукоятки для переднего стола и и винта с гайкой для заднего стола.
• Наибольшая величина вертикального перемещения переднегостола - 6 мм, заднего - 2 мм. С боковых сторон стола установлены щитки.Указатель глубины строжки — лимб помещен в окне щитка.
• Линейка - Направляющая линейка может перемещаться поперекстола в зависимости от ширины строгаемого материала и может быть установлена натребуемым угол в вертикальной плоскости до 45°.
• Ножевой вал - Опоры ножевого вала смонтированы в цельномблоке с съемными крышками. Принятая конструкция позволяет снять механическиешумы и вибрацию от вращения ножевого вала.
• Торможение ножевого вала электромеханическое. Смазкаподшипников опор периодическая через пресс-масленки.

Технические характеристики фуговального станка СФ4

• Производство Российская Федерация
