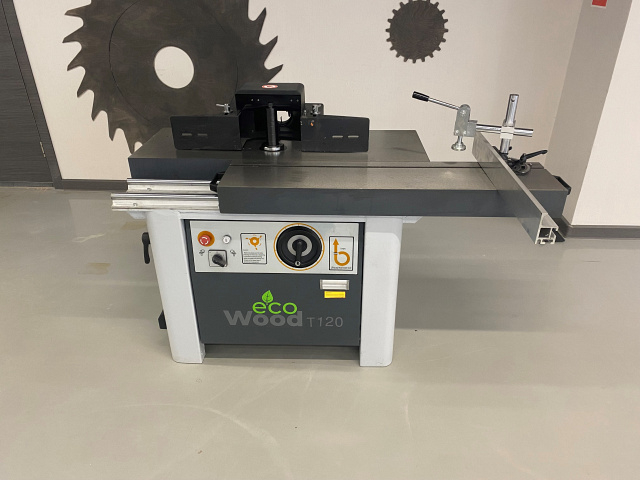

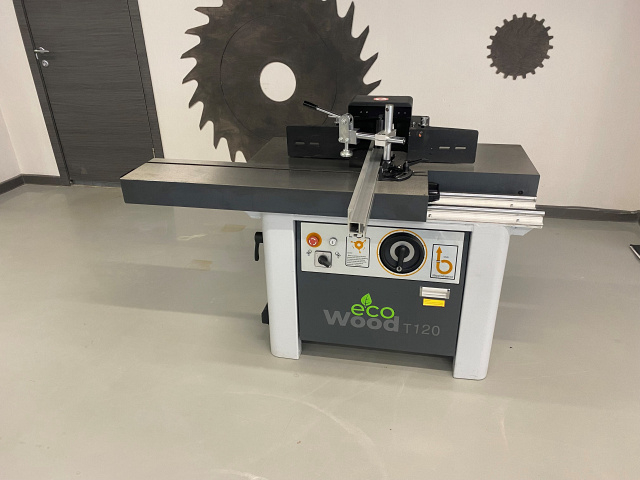

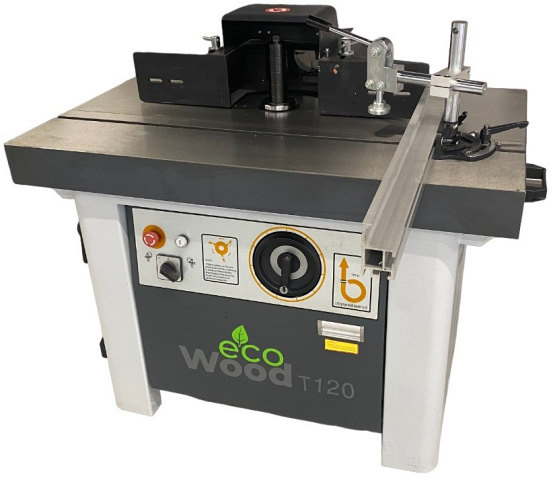

Фрезерный станок с шипорезной кареткой EcoWood T 120K
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону. Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Область применения EcoWood T 120K
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
Схемы обработки EcoWood T 120K
 |
Продольно профильное фрезерование |
 |
Фрезерование шипов и проушин |
 |
Криволинейное фрезерование по шаблону |
Конструктивные особенности EcoWood T 120K
 |

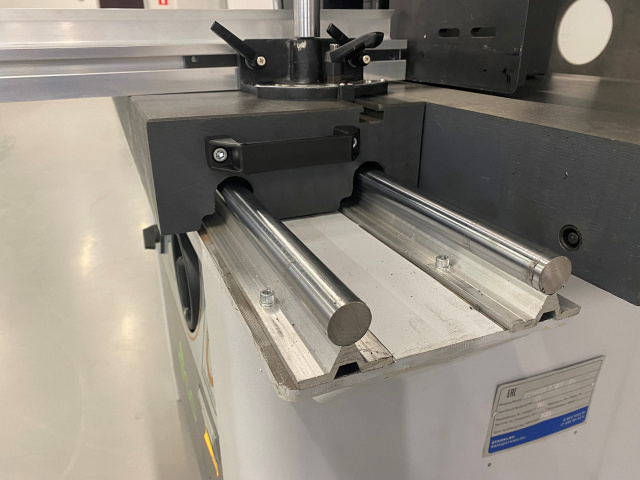

Шипорезная каретка Чугунная каретка перемещается по двум мощным цилиндрическим стальным направляющим. С обеих сторон расположены рукоятки для перемещения каретки. |
 |

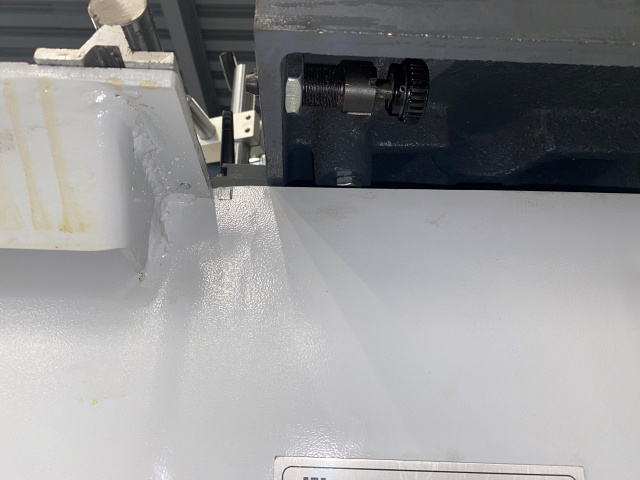

Стопор каретки Для фиксации каретки в неподвижном положении под столом расположен стопор. |
 |

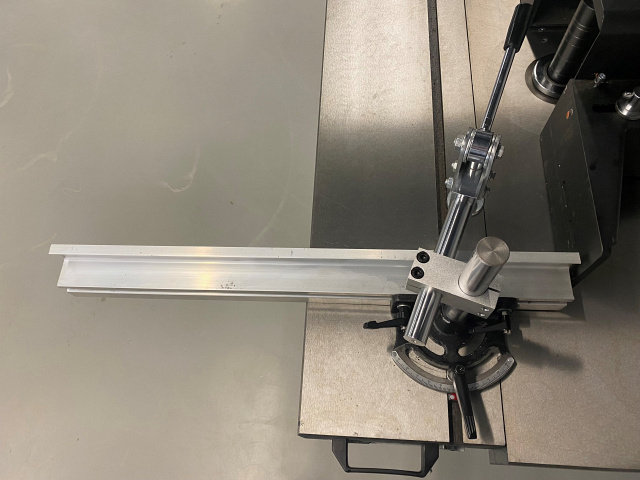

Упорная линейка Изготовлена из алюминия. Имеет возможность поворота для фрезерования под углом. Эксцентриковый прижим для фиксации заготовки на каретке. |
 |

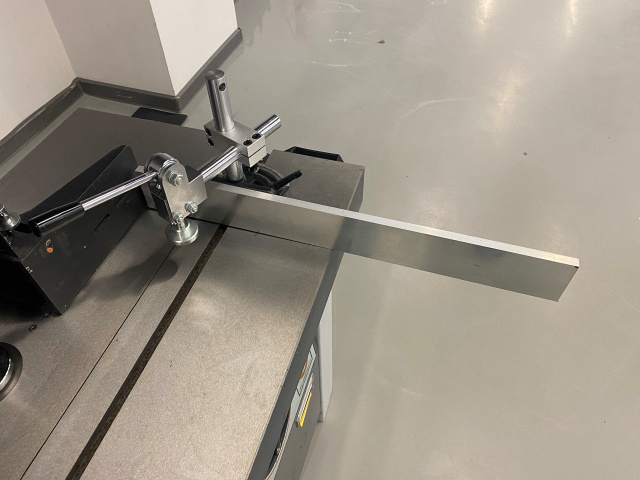

Эксцентриковый прижим Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |
 |

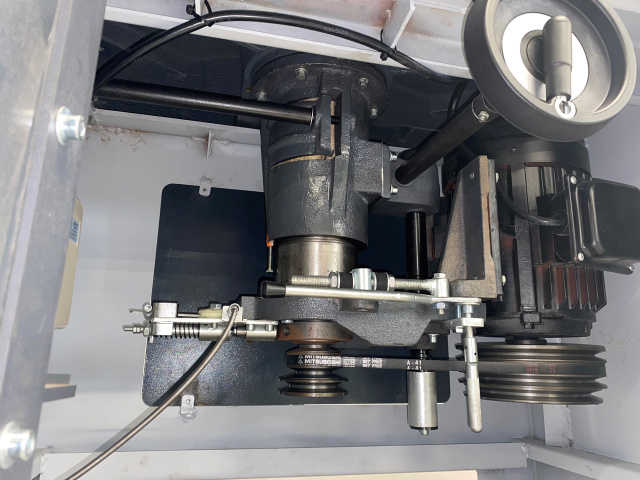

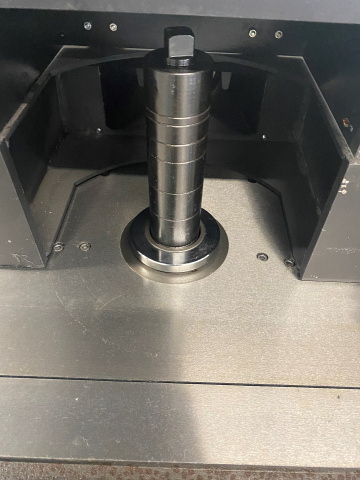

Моторный отсек Привод шпинделя от электродвигателя мощностью 5,5 кВт посредством клиноременной передачи. Частота вращения регулируется путем переставления ремней с помощью рычага. На станке 3 частоты вращения шпинделя: 6000, 8000, 10000 об/мин. Пиноль шпинделя имеет зажим корпуса чугунной гильзы, что облегчает перемещение шпинделя при его настройке и исключает его смещение при работе после затягивания. Также снижается вибрация на шпинделе. |
 |

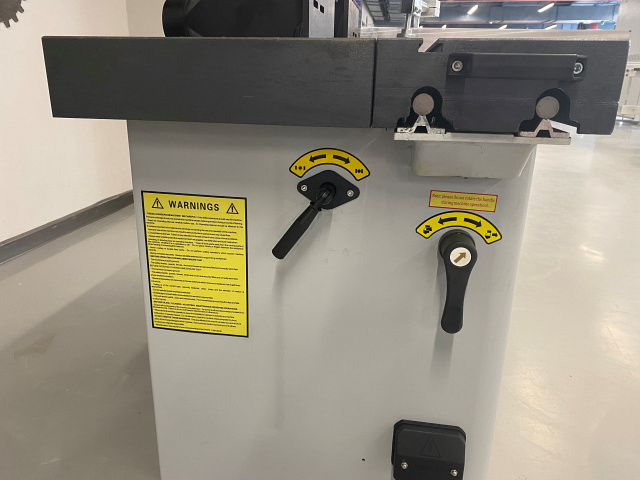

Фиксация шпинделя Левая рукоятка для фиксации шпинделя после подъема/опускания. Правая рукоятка для стопора шпинделя при смене инструмента. |
 |

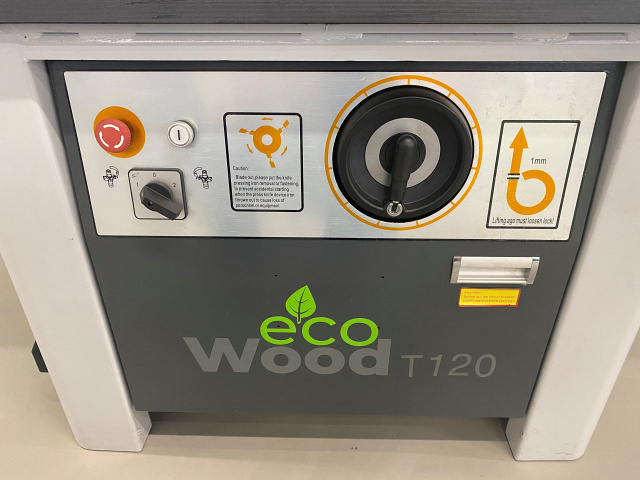

Панель управления На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. |
 |

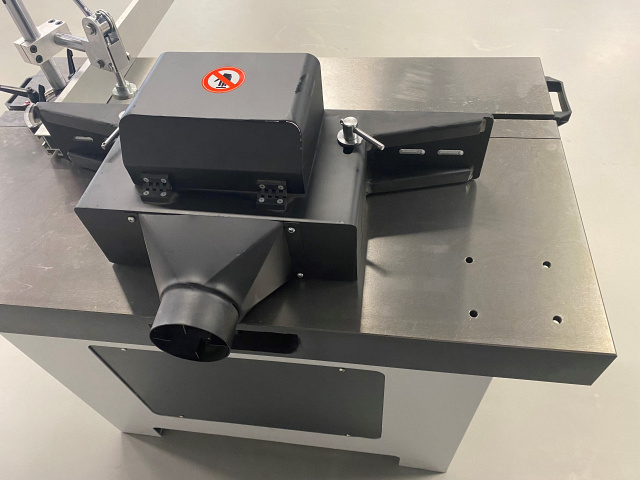

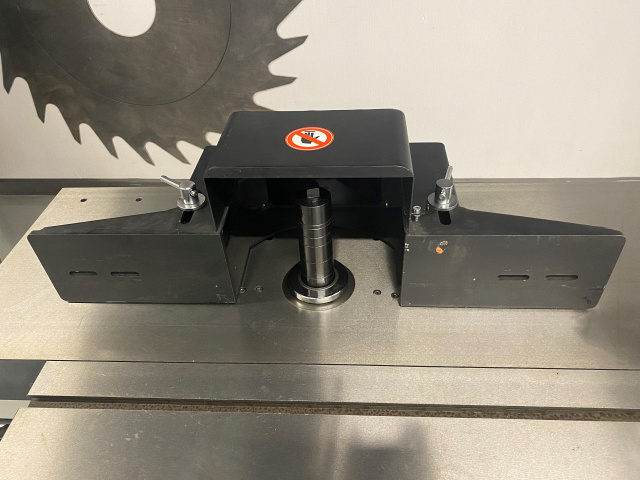

Защитный кожух Кожух под фрезы диаметром до 220 мм. В кожухе предусмотрен выход под аспирацию диаметром 100 мм. |
 |
Копировальное кольцо Для выполнения криволинейных фрезерных работ на станке предусмотрено копировальное кольцо. |
 |
Предустановка под автоподатчик В столе предусмотрены 4 отверстия для установки автоподатчика. |
Технические характеристики EcoWood T 120K
| Характеристика | Значение |
|---|---|
| Шпиндель | несменный |
| Частота вращения, об/мин | 6000 / 8000 / 10 000 |
| Полезная высота шпинделя, мм | 120 |
| Угол наклона, ° | нет |
| Диаметр, мм | 32 |
| Наклон шпинделя | нет |
| Реверс вращения | есть |
| Размер стола, мм | 1130 х 410 |
| Мощность, кВт | 5,5 |
| Наличие каретки | есть |
| Размер шипорезной каретки (длина х ширина), мм | 1130 х 260 |
| Ход шипорезной каретки, мм | 780 |
| Диаметр патрубков под аспирацию, мм | 100 |
| Макс. диаметр фрез в кожухе, мм | 220 |
| Длина, мм | 1130 |
| Ширина, мм | 670 |
| Высота, мм | 1060 |
| Вес, кг | 358 |
