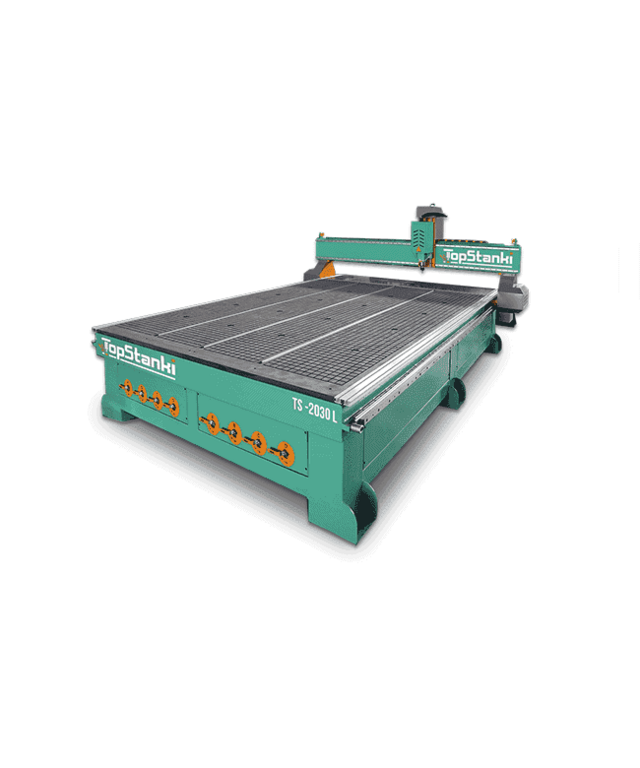

Фрезерный станок с ЧПУ TS 2030L Шпиндель водяной 3.2 кВт
Фрезерный станок TS 2030L идеально подходит для обработки металла, дерева, пластика и других материалов. Он широко используется в производстве мебели, рекламных конструкций, промышленных деталей и других отраслях.
Не упустите возможность улучшить производственные процессы и повысить качество продукции с помощью фрезерного станка TS 2030L от 'Невастанкомаш'!
Фрезерный станок с ЧПУ Область применения фрезерного оборудования с числовым программным управлением безгранична, если речь идет об обработке дерева и изготовлению деревянных деталей. Некоторые из фрезерных станков с ЧПУ имеют больше, некоторые – меньше функций, однако это в большей степени отражается на их промышленном, либо бытовом применении. Тем не менее суть таких станков и их возможности сохраняются у всех видов.
При помощи фрезерного оборудования можно производить:
- декоративную фрезеровку мебельных фасадов;
- гравировальные работы по дереву;
- вырезание корпусных элементов мебели;
- лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
- двери, декорированные сложным орнаментом;
- различные интерьерные элементы;
- предметы быта (хлебницы, разделочные доски и т.д.);
- создавать барельефы;
- выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.
ОПИСАНИЕ УЗЛОВ:
 |
Станина. Станина из толстолистового уголка и профилей прямоугольного сечения За счет специальной обработки отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. |
 |
Рабочий стол. Вакуумный рабочий стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку. |
 |
Высокоточные направляющие. Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y, Z. |
 |
Шпиндель. Шпиндель 3,5 кВт За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. |
 |
Встроенный электро-шкаф. Электронный блок управления с комплектующими ведущих мировых производителей. |
 |
Датчик измерения. Датчик измерения длины инструмента и высоты заготовки Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. |
 |
Косозубая рейка. Косозубая рейка Передача по осям X, Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. |
 |
Система управления. Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. |
 |
Шаговые двигатели. Шаговые двигатели установлены на каждом узле для перемещения по осям X, Y, Z |
 |
Высокопрецизионные винтовые пары. Высокопрецизионные винтовые пары. Сечение 20 мм. Исключен люфт, а также обеспечивается высокоточное перемещение шпинделя по оси Z |
Технические характеристики
| Рабочая зона X, Y | 2100 х 3000 мм |
| Высота по Z | 200 мм |
| Направляющие X, Y, Z | Линейные квадратного типа |
| Механизм привода X, Y | Косозубая передача шестерня-рейка |
| Механизм привода Z | Шарико-винтовая передача |
| Тип приводов X, Y, Z | Шаговые двигатели |
| Шпиндель | 3,2 кВт (HQD) |
| Способы охлаждения шпинделя | Водное |
| Частота вращения шпинделя | до 24000 об/мин |
| Скорость позиционирования | до 10 м/мин |
| Макс. скорость перемещения (холостой ход) | до 17 м/мин |
| Система управления | NC Studio |
| Команды управляющих программ | G code |
| Программное обеспечение | Type3 |
| Вакуумный насос | Опция 2 шт (5,5 кВт) |
| Система смазки | – |
| Напряжение питания | 380V/220V |
| Габариты станка | 3550х3000х1900 мм |
| Масса станка | 1400 кг |
| Срок гарантийного обслуживания | 12 месяцев |
Комплектация |
|
| Станок TS 2030L | 1 шт |
| Шпиндель 3,2 кВт | 1 шт |
| Водяной насос для охлаждения шпинделя | 1 шт |
| Шкаф электронного управления встроенный | 1 шт |
| Аспирационный кожух | 1 шт |
| Вакуумная подготовка | 1 шт |
| Программное обеспечение NC Studio | 1 комп |
| Начальный комплект фрез | 1 комп |
| Цанга ER 20 | 1 шт |
| Набор приспособлений для прижима заготовки | 1 комп |
| ЗИП | 1 комп |
| Датчик измерения длины инструмента и высоты | 1 шт |
