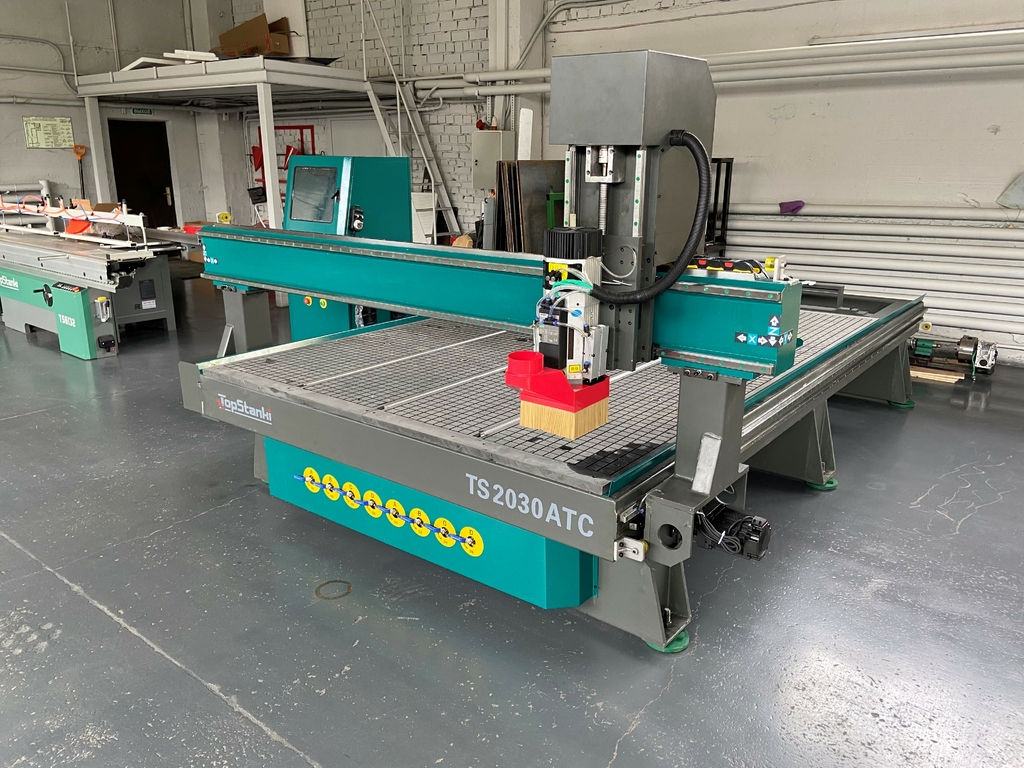

Фрезерный станок с ЧПУ TS2030 ATC
Фрезерный станок с ЧПУ TS 2030 АТС Шпиндель 9 кВт
Преимущества фрезерного станка с чпу ts 2030 атс:
- Высокая точность обработки
- Быстрая установка и настройка
- Надежность и долговечность
- Широкий функционал
Назначение:
Станки моделей TS –являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяться для гравировки и раскроя в различных отраслях промышленности. Бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, гравировочные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур, изготовление прототипов любых товаров или форм, резка пластика и плёнок, черчение, шлифовка сложных поверхностей, изготовление рекламы и многое др.
Технические характеристики
| Рабочая зона x*y | 2100*3000 мм |
| Высота по z | до 350 мм |
| Направляющие x, y, z | линейные квадратного типа |
| Механизм привода x, y | косозубая передача шестерня-рейка 25 мм |
| Механизм привода z | шарико-винтовая передача 32мм |
| Тип приводов x, y, z | Cервомоторы |
| Мощность шпинделя | 9 кВт Воздушное |
| Частота вращения шпинделя | до 24 000 об/мин |
| Цанга | ER 32 |
| Линейный магазин | 12 мест |
| Скорость позиционирования | до 30 м/мин |
| Система управления | SYNTEC 60 W-E |
| Программное обеспечение | Type3 |
| Напряжение питания | 220/380V |
| Габариты станка | 4050х3200х1850 мм |
| Масса станка | до 2500 кг |
Конструктивные особенности:
| СВАРНАЯ ЖЕСТКАЯ СТАНИНА. Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки. |
| ВАКУУМНЫЙ СТОЛ Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль. |
| ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ. Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы HIWIN либо аналогичные по классу. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс. |
| КОСОЗУБАЯ РЕЙКА Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения. |
| ВЫСОКОПРЕЦИЗИОННЫЕ ВИНТОВЫЕ ПАРЫ Сечение 32 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z |
| Сервомоторы Leadshine 1500 Вт |
| ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА Система автоматической смены инструмента с линейным магазином на 12 патронов. Повышает скорость обработки, отсутствие человеческого фактора Данная система, в отличии от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности |
| ПЛАНЕТАРНЫЕ РЕДУКТОРЫ Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно: Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Получить гораздо более высокий КПД; Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики; Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации. |
| ШПИНДЕЛЬ За счет высокой частоты вращения до 24000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение двигателя воздушное. |
| ОТДЕЛЬНО СТОЯЩИЙ ЭЛЕКТРОШКАФ Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий. |
| СТОЙКА УПРАВЛЕНИЯ «SYNTEC 60 W-E» (ТАЙВАНЬ) Фрезерный станок комплектуется системой управления SYNTEC – одной из самых доступных и надежных систем управления. Система поддерживает возможность редактирования и создания программы непосредственно у станка. Графический интерфейс системы обеспечивает малое время настройки и легкость в управлении. Наличие интерфейсов «USB», «Ethernet» значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия. |
| ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ. Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
| СИСТЕМА СМАЗКИ Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z. |
|
АСПИРАЦИОННАЯ УСТАНОВКА - Мощность электродвигателя - 3 кВт - Производительность - 3000 м³/ч - Напряжение - 380 В Пылеулавливающий агрегат производительностью входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
Комплектность:
| Станок ts2030 атс– механическая часть (рабочая зона 2100*3000*≤350 мм) | 1 шт. |
| Стол с вакуумной подготовкой и возможностью механического крепления заготовок | 1 шт. |
| Шпиндель мощностью 9 квт с воздушным охлаждением | 1 шт. |
| Сервомоторы | 1 комп. |
| Передача по осям x, y - планетарные редуктора | 1 комп. |
| Передача по оси z - прямая через муфту | 1 комп. |
| Линейные направляющие квадратного сечения по всем осям х, y | 1 комп. |
| Косозубая передача шестерня-рейка по оси x и y | 1 комп. |
| Шарико-винтовая передача по оси z –32мм | 1 шт. |
| Шкаф электронного управления | 1 шт. |
| Линейный магазин на 12 мест | 1 шт. |
| Комплект соединительных кабелей | 1 комп. |
| Система управления – SYNTEC 60 W-E | 1 комп. |
| Программное обеспечение type3 | 1 комп. |
| Автоматическая система смазки | 1 комп. |
| Датчик измерения длины инструмента и высоты заготовки | 1 шт. |
| Фрезы | 1 набор |
| Цанги | 1 набор |
| Зип | 1 комп. |
| Приспособления для механического крепления заготовок | 1 набор |
| Система аспирации | 1 набор |
| Щетка-кожух на шпиндель и система аспирации | 1 набор |
