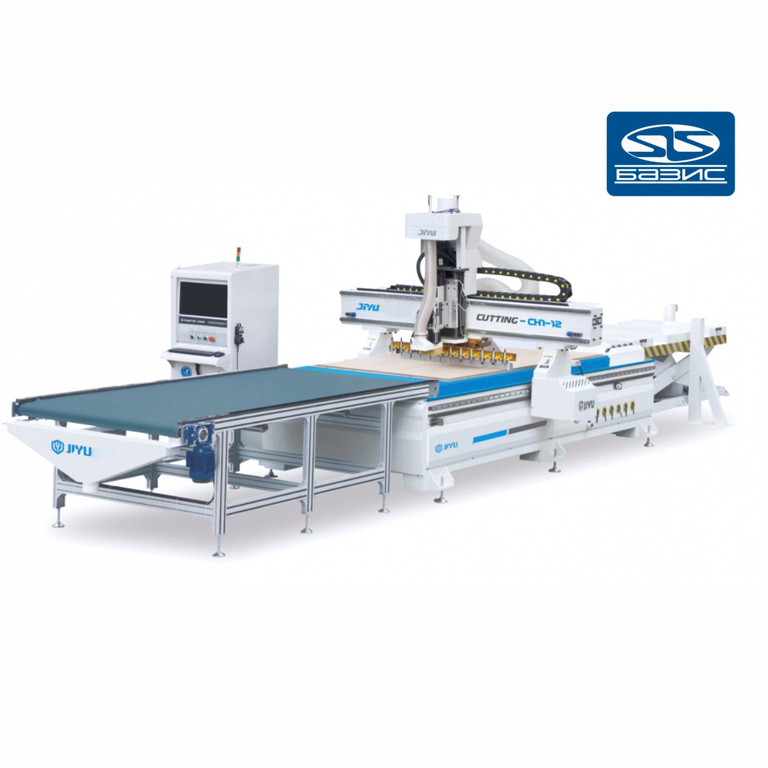

Фрезерный станок с ЧПУ CH1-12TL
Технические характеристики CH1-12TL
| Рабочее поле, мм | 2100?3050?200 |
| Размеры зоны обработки X и Y, наибольшие, мм | 2100?3050?200 |
| Точность повторного позиционирования, мм | 0,05 |
| Тип передачи по осям | X, Y косозубые рейки, Z - ШВП |
| Скорость холостого хода max мм/ мин | 60 000 |
| Скорость вращения шпинделя об/мин | 24 000 |
| Run comman | G code |
| Мощность шпинделя, кВт | 9 |
| Система управления | LNC Control System |
| Инвертор | 11кВт VEICHI Inverter |
| Направляющие | Линейные направляющие сечением 30мм от компании Ferrante |
| Тип электродвигателей перемещения | СЕРВОМОТОРЫ |
| Электрические компоненты | Schneider |
| Мотор редуктор | ZHONGDA geared motor |
| Напряжение, В | 380 |
| Общая мощность, кВт | 18 |
| Система смазки | Автоматическая |
Конструктивные особенности CH1-12TL
 |

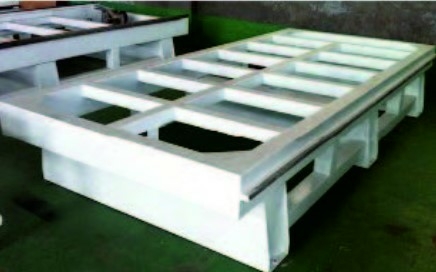

СТАНИНА Сатина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ?0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка. |
 |
ШПИНДЕЛЬ Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 24000 об/мин. Способ смены инструмента: автоматический. Длительный срок службы, стойкость к нагрузкам, стабильная работа. |
 |
АВТОМАТИЧЕСКИЙ СТОЛ ЗАГРУЗКИ Гидравлический загрузочный стол облегчает подачу материала в зону обработки и автоматизирует процесс обработки плит |
 |

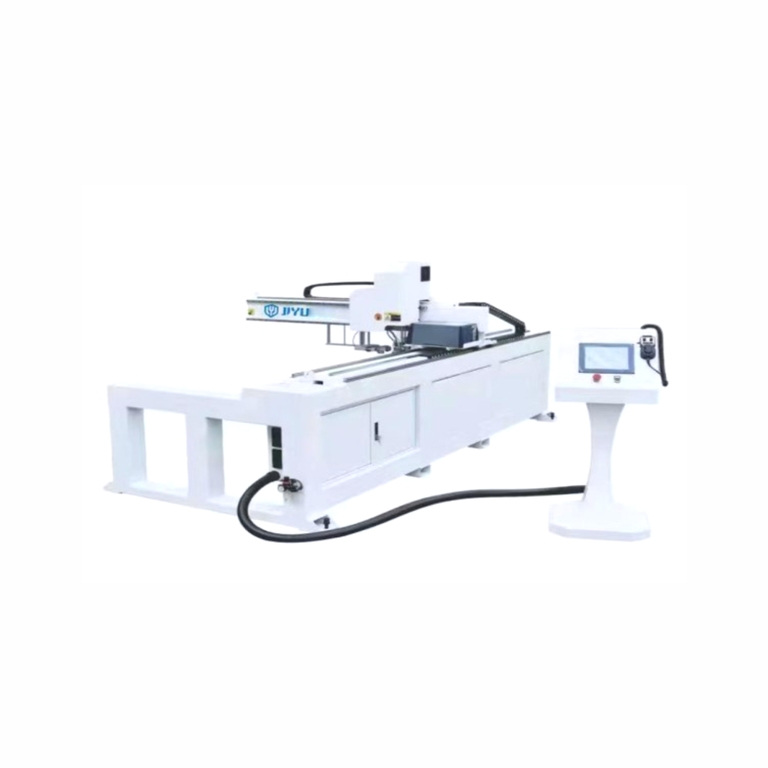

ЭТИКЕРОВОЧНАЯ МАШИНА Производит наклеивание этикеток в автоматическом режиме в зоне загрузки деталей. |
 |

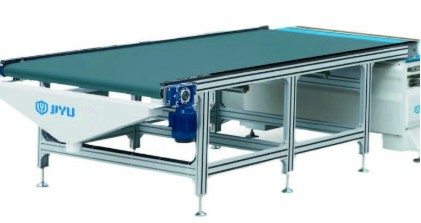

"АВТОМАТИЧЕСКИЙ СТОЛ РАЗГРУЗКИ" Автоматический разгрузочный стол для транспортировки готовых деталей значительно сокращает время производственного цикла. |
 |
ИНВЕРТОР Станок укомплектован преобразователем частоты мощностью 11 кВт. |
 |

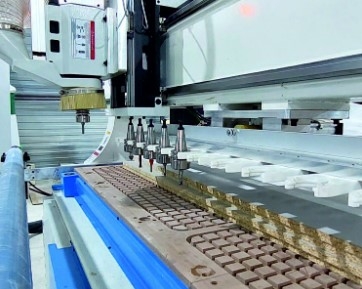

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА НА ПОРТАЛЕ Магазин автоматической смены инструмента на 12 позиций расположен непосредственно на портале, что позволяет станку быстро менять инструмент, непосредственно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологического процесса обработки деталей уменьшается. |
 |

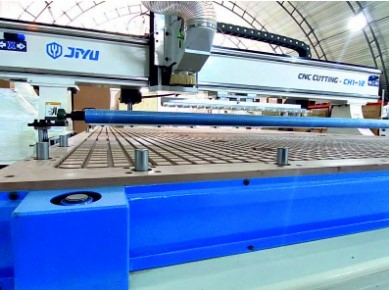

ВЕРХНИЙ ПРИЖИМНОЙ ВАЛ Станок оснащен программно управляемым верхним прижимным валом, который удерживает деталь в процессе обработки, что в разы увеличивает фиксацию детали на столе и исключает ее смещение при фрезеровании. |
 |
РОЛИКИ ПОДАЧИ МАТЕРИАЛА И СИСТЕМЫ АВТОМАТИЧЕСКОЙ РАЗГРУЗКИ СТОЛА Для удобства загрузки обрабатываемых листов материала на стол предусмотрены специальные ролики. Кроме того, станок в базовом исполнении оснащен системой разгрузки, которая сталкивает обработанные детали и очищает стол от стружки. Всё это в целом ускоряет процесс производства |
 |

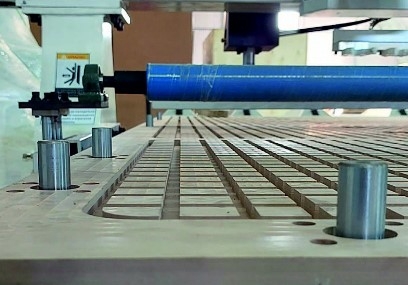

ПНЕВМОУПОРЫ Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали. |
 |

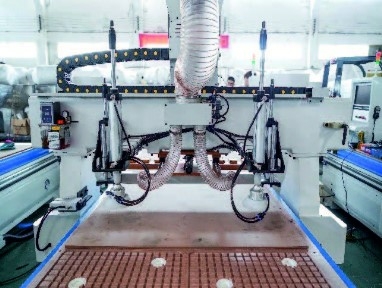

СИСТЕМА ЗАГРУЗКИ МАТЕРИАЛА (ОПЦИЯ) Опционально станок может быть оснащен автоматической системой загрузки материала, представляющей собой вакуумные загрузчики работающие от пневматики и загрузочный стол. Опция может быть заказана в двух комплектациях, стол+загрузчики, либо отдельно загрузчики интегрированные на портале станка.
|
 |
СЕРВОДВИГАТЕЛИ И ПРИВОДЫ В приводах каждой оси используются высококачественные серводвигатели известных брендов, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.
|
 |
ШЕСТЕРНИ И РЕЙКИ Ось X / Y перемещаются на линейных направляющих с помощью передачи косозубая рейка-шестерня, которые обладают большой несущей способ- ностью и высокой точностью, а также более долговечны, чем традиционные цилиндрические шестерни.
|
 |
РАБОЧИЙ СТОЛ Рабочий стол с вакуумной подготовкой разделен на 8 зон.
|
 |
ВАКУУМНЫЕ ЗОНЫ Любая из вакуумных зон может быть деактивирована с помощью перекрытия соответствующего крана
|
 |
СИСТЕМА СМАЗКИ Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
|
