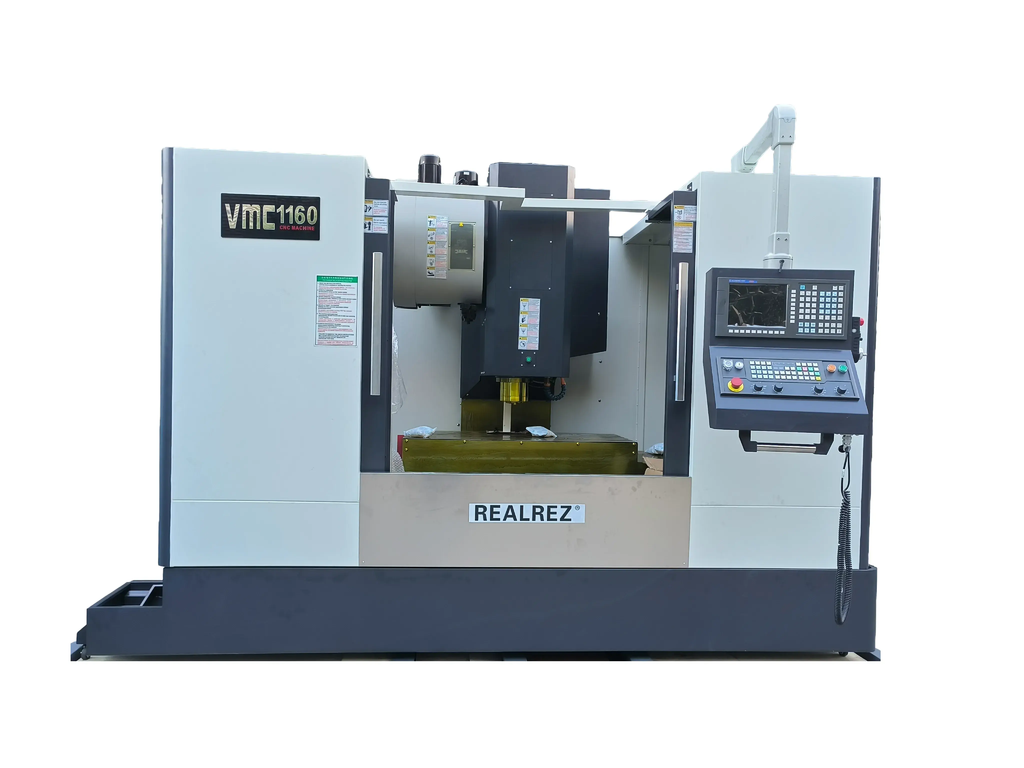

VMC1160 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.
Основные преимущества станка realrez vmc1160
- Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
- Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
- Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
- Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
- Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
- Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
- Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
- Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
- На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
- Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.
Основные характеристики realrez vmc1160
| Мощность |
15,0 кВт |
| Система чпу |
GSK 25I |
| Размер рабочего стола |
1200х600 |
| Количество осей |
3 |
Технические характеристики realrez vmc1160
| Двигатель |
Мощность серводвигателей по осям X / Y / Z, кВт |
2.5 |
| Режим подключения двигателя оси X / Y / Z, - |
Прямой |
| Тип направляющей оси X / Y / Z, - |
Линейные направляющие качения |
| Диапазон обработки |
Левый и правый ход (ось X), мм |
1100 |
| Ход вперед и назад (ось Y), мм |
600 |
| Ход вверх и вниз (ось Z), мм |
600 |
| Расстояние от конца шпинделя до рабочего стола, мм |
150-700 |
| Расстояние от центра шпинделя до направляющей поверхности колонны, мм |
650 |
| Подача |
Скорость быстрого перемещения по осям X/Y/Z, м/мин |
24 / 24 / 24 |
| Скорость подачи при обработке по осям X/Y/Z, мм/мин |
10000 |
| Точность |
Позиционирования по осям X/Y/Z, мм |
±0.006 |
| Повторное позиционирование по осям X/Y/Z, мм |
±0.004 |
| Шпиндель |
Cкорость, об/мин |
10000 |
| Конус шпинделя, - |
BT40 |
| Мощность шпинделя, кВт |
15 |
| Рабочий стол |
Размер рабочего стола, мм |
1200x600 |
| Макс. вес заготовки, кг |
1000 |
| Размер Т-образного паза, Pc-мм |
5-18*120 |
Габаритные размеры realrez vmc1160
| Вес станка, кг |
7200 |
| Размеры станка, мм |
3200*2500*2900 / 3580х2300х2560 |
| Размер рабочего стола |
1200х600 |
Базовая комплектация realrez vmc1160
- Система ЧПУ: GSK 25I Guangzhou
- Дисплей ЧПУ: 8,4 дюйма.
- Поворотный магазин на 24 инструмента, тип "Рука" (время смены 1,8 секунды).
- Конус шпинделя ВТ40 7/24.
- Шпиндель 10000 об/мин.
- Увеличение мощности шпинделя до 15 кВт.
- Линейные направляющие качения изготовлены в Тайване.
- ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
- Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
- Централизованная система автоматической смазки по трем осям.
- Стандартное оборудование с пневматическим пистолетом.
- Очистка конуса шпинделя воздухом.
- Система СОЖ для вымывания стружки (Китай).
- Полная защита (за исключением верхней поверхности).
- Сервотрансформатор, отдельный маховик.
- Канавка для стружки.
- Освещение рабочей зоны.
- Трехцветная сигнальная лампа.
- Интерфейс RS232.
- Техническая документация.
