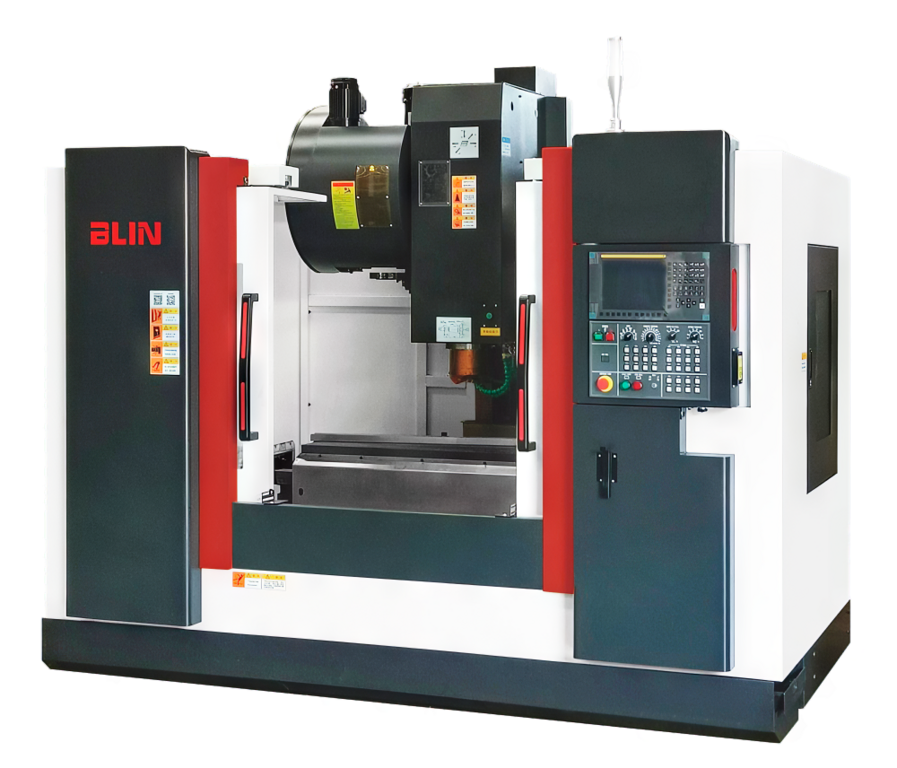

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-B1060
- Система ЧПУ: FANUC (Япония) / SIEMENS (Германия)
- Привода: FANUC (Япония) / SIEMENS (Германия)
- ШВП: NACHI (Япония) / FAG (Германия)
- Направляющие: HIWIN, PMI (Тайвань) / REXROTH (Германия)
- Подшипники шпинделя: NSK (Япония) / FAG (Германия)
- Шпиндель: KENTURN/VYU CHENG (Тайвань)
- Инструментальный магазин: DEX (Тайвань)
- Система смазки: LUBE (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: MINDMAN (Тайвань)
- Крепёж: YINSH (Тайвань)
- Муфты: NBK, MIKI PULLEY (Япония)
Стандартная комплектация NINGBO BLIN MACHINERY BL-B1060
- Система ЧПУ SIEMENS 828D
- MPG маховик
- Шпиндель 8 000 об/мин (ременной привод)
- Двигатель шпинделя 7,5/11 кВт
- Масляное охлаждение шпинделя
- Серводвигатели FANUC по осям X/Y/Z
- Автоматическая смена инструмента на 20 позиции
- Стружечный конвейер цепного типа
- Кондиционер электрического шкафа
- Замок передней двери датчиком, замок боковой двери болтами
- Полностью закрытая рабочая зона
- Система автоматической смазки
- Система охлаждения
- Освещение рабочей зоны станка
- Трехцветная индикаторная лампа
- Пистолет для СОЖ
- Пистолет для сжатого воздуха
- Трансформатор 380В (3 фазы встроенный)
- Выравнивающие опоры
- Комплект инструментов для настройки и обслуживания станка
- Комплект технической документации
- Система ЧПУ: FANUC (Япония) / SIEMENS (Германия)
- Привода: FANUC (Япония) / SIEMENS (Германия)
- ШВП: NACHI (Япония) / FAG (Германия)
- Направляющие: HIWIN, PMI (Тайвань) / REXROTH (Германия)
- Подшипники шпинделя: NSK (Япония) / FAG (Германия)
- Шпиндель: KENTURN/VYU CHENG (Тайвань)
- Инструментальный магазин: DEX (Тайвань)
- Система смазки: LUBE (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: MINDMAN (Тайвань)
- Крепёж: YINSH (Тайвань)
- Муфты: NBK, MIKI PULLEY (Япония)
Технические характеристики NINGBO BLIN MACHINERY BL-B1060
| Наименование характеристики | Раз-ть | Значение | |
| Рабочий стол | Размер стола | мм | 1300×600 |
| Т-образные пазы | шт | 5/18/120 | |
| Максимальная грузоподъёмность стола | кг | 800 | |
| Перемещения | По оси Х | мм | 1000 |
| По оси y | мм | 600 | |
| По оси z | мм | 650 | |
| Шпиндель | Расстояние от торца шпинделя до поверхности стола | мм | 180÷780 |
| Расстояние от центра шпинделя до колоны | мм | 655 | |
| Конус шпинделя | - | ВТ40 (опц. ВТ50) | |
| Мощность шпинделя (опция) | кВт | 7,5/11 (FANUC) 9 (SIEMENS 828D) | |
| Максимальная скорость шпинделя (опция) | об/мин | 8000 (10000/12000) | |
| Оси | Скорость подачи | м/мин | 10 |
| Быстрые перемещения по осям x/y/z | м/мин | 20/20/20 | |
| Диаметр/шаг шарико-винтовой передачи по осям x/y/z | мм | 40/12 | |
| Точностные характеристика | Точность позиционирования по осям X/Y/Z | мм | 0,015/0,012/0,012 |
| Повторяемость по осям x/y/z | мм | 0,010/0,008/0,008 | |
| Инструментальный магазин | Количество инструментов | 20 (зонтик)/ 24 (рука) | |
| Максимальный вес инструмента | кг | 8 | |
| Максимальная длина инструмента | мм | 300 | |
| Максимальный диаметр инструмента (при занятой соседней ячейкой) | мм | 80 | |
| Максимальный диаметр инструмента (при свободной соседней ячейкой) | мм | 110 | |
| Время смены инструмента | сек | 2 | |
| Габаритные размеры | Длина | мм | 3 200 |
| Ширина | мм | 2 750 | |
| Высота | мм | 3 200 | |
| Вес станка | кг | 7 500 | |
| Максимальная потребляемая мощность станка | кВА | 20 | |
| Система чпу | - | SIEMENS 828D | |
