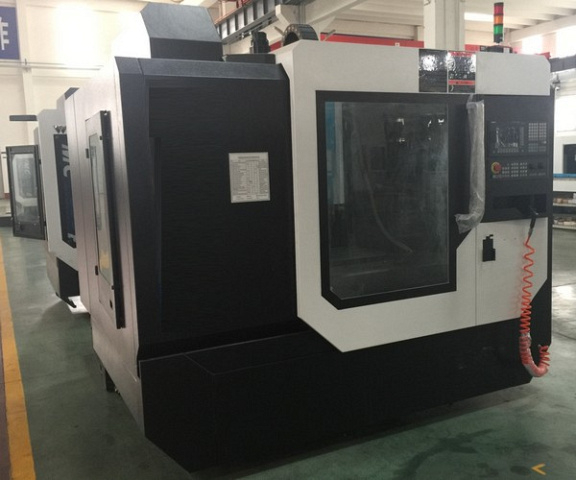

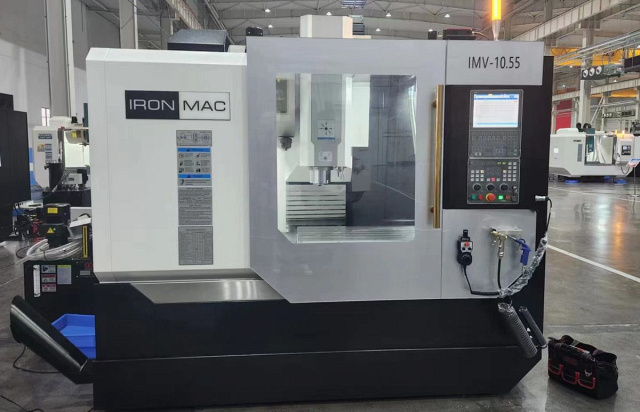

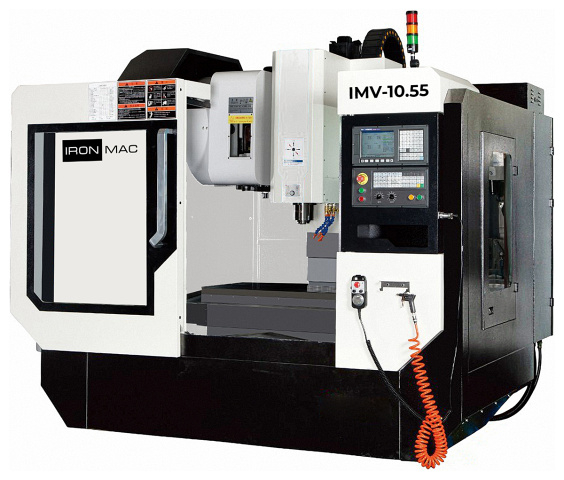

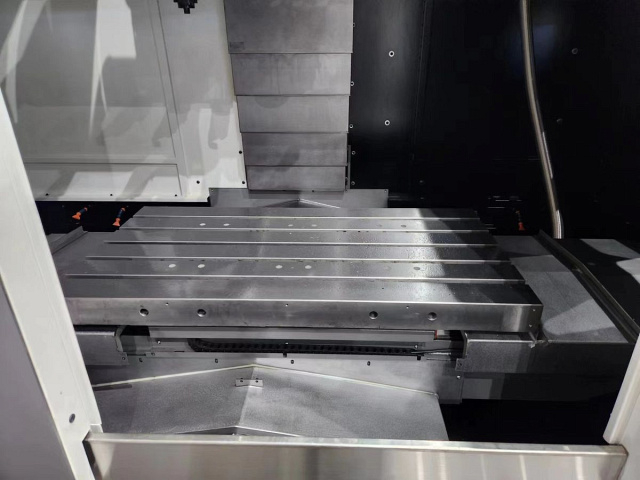

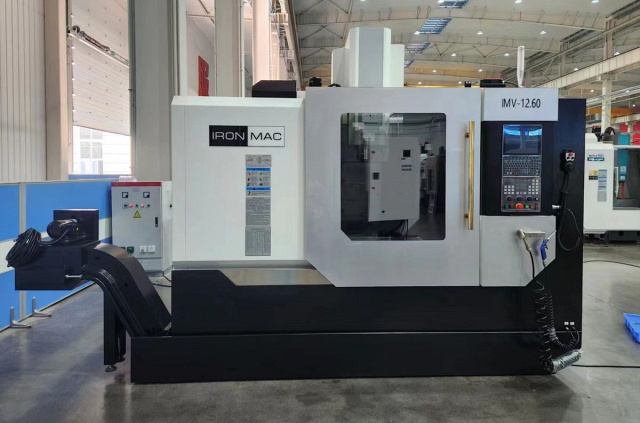

Фрезерный обрабатывающий центр IRONMAC IMV-13.60
Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовкиразличными способами*: Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента. Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. * Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.
Область применения IRONMAC IMV-13.60
Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMV-13.60
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMV-13.60
 |

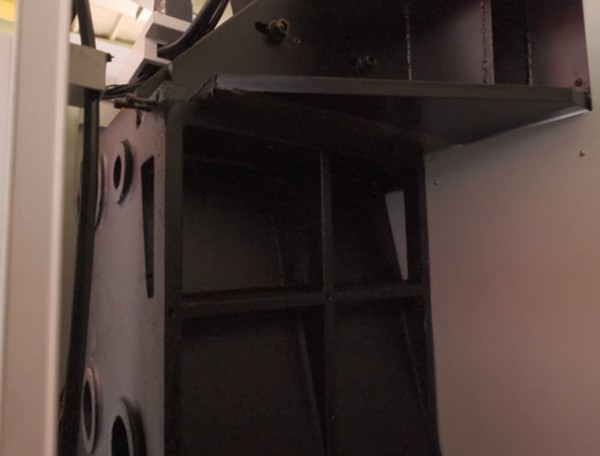

Станина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка. |
 |

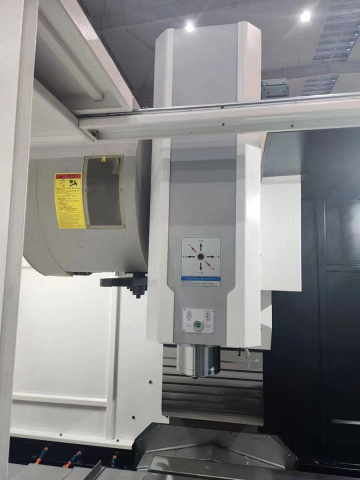

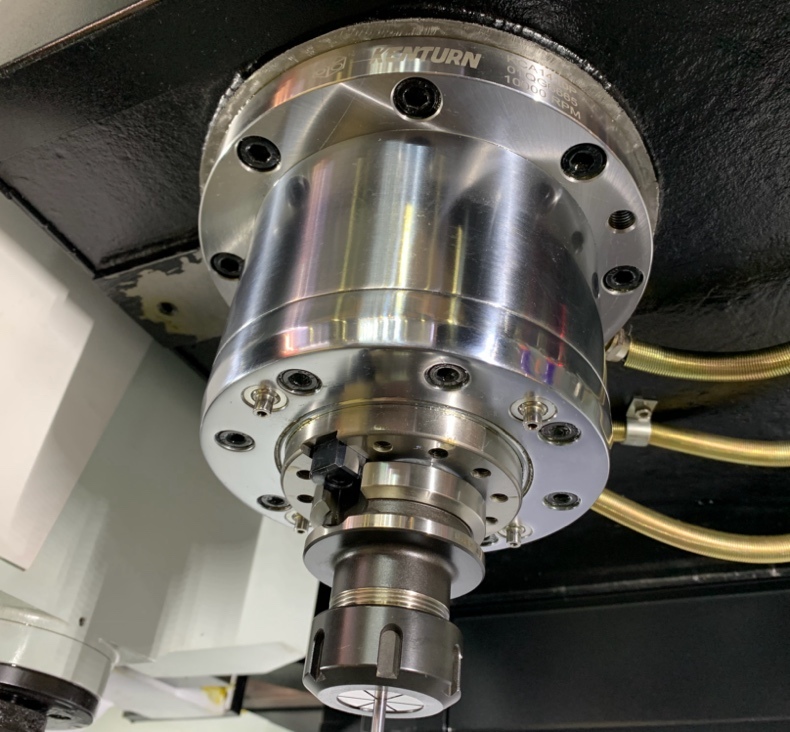

Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков. В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт. |
 |

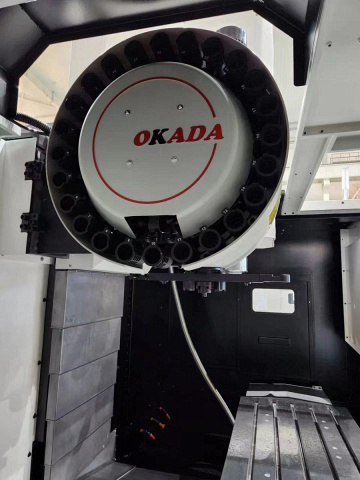

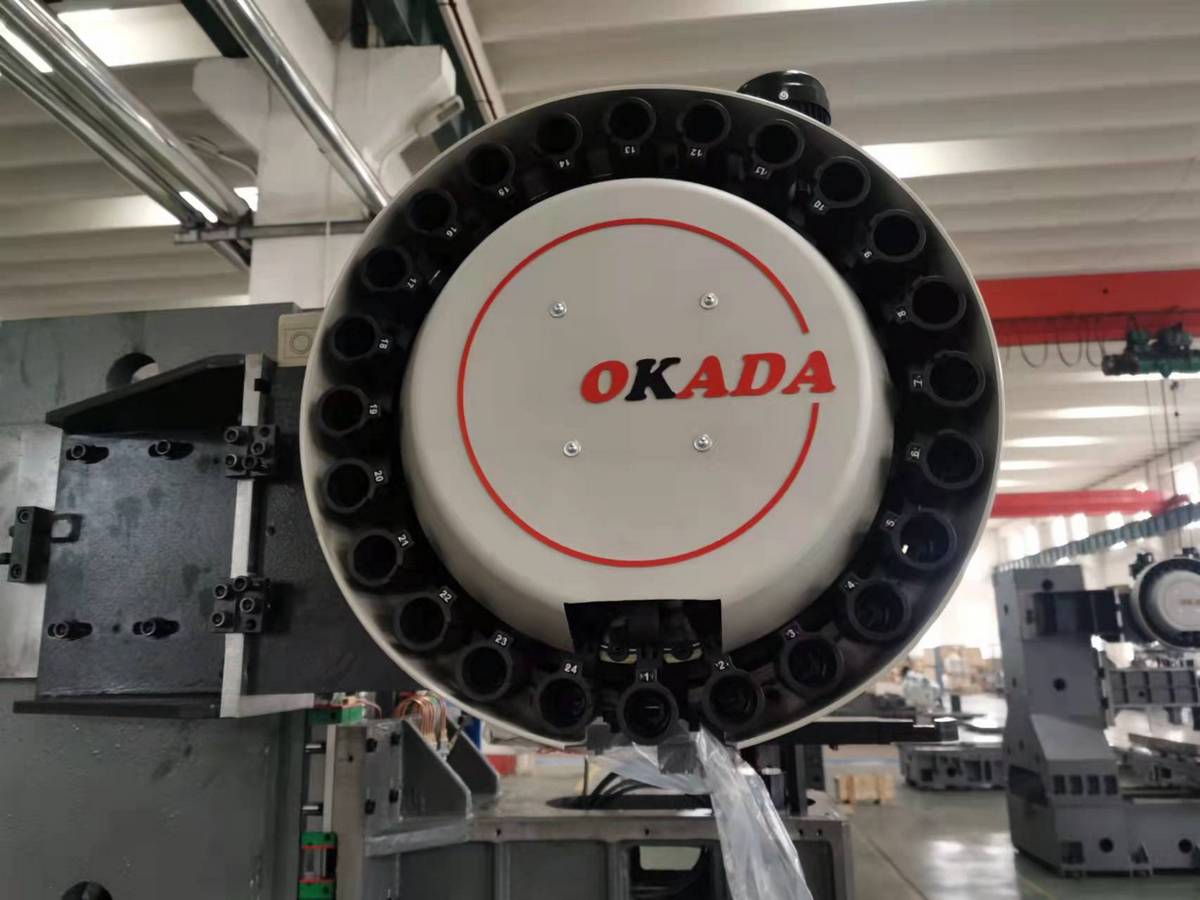

Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции. Производители: OKADA / AIMACH / Fangguan. Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 сек.). |
 |
Система ЧПУ HNC-818D Основные параметры: Особенности: Интеллектуальные функции: |
 |

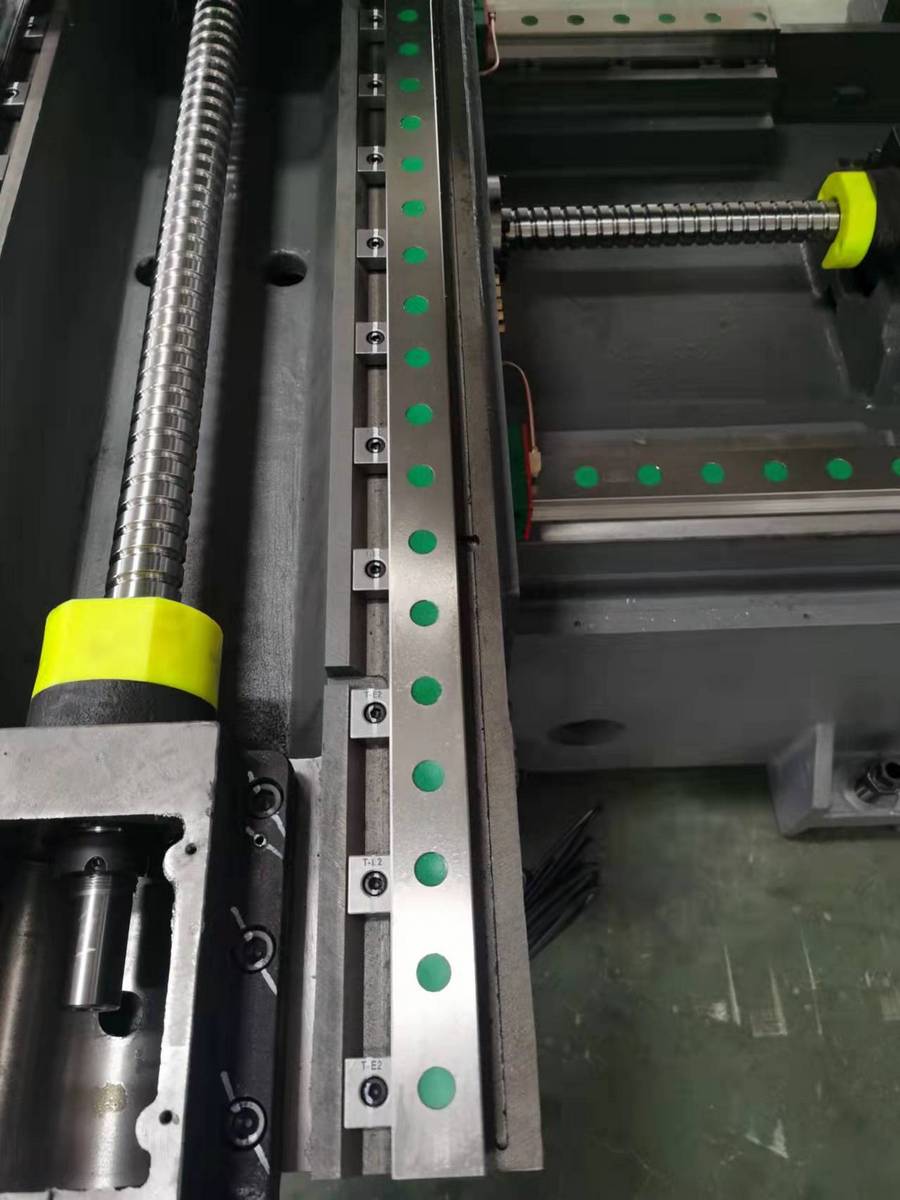

ШВП HIWIN (Тайвань) / THK (Япония) Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Диаметр винта и шаг по оси X = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16 Подшипники для ходового Винта HANCHI (Япония) |
 |
Направляющие перемещений HIWIN (Тайвань) / THK (Япония) В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. |
 |

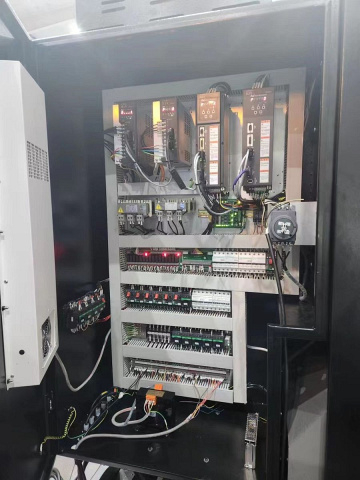

Электрические компоненты Электрические компоненты Schneider Electric (Франция) |
 |

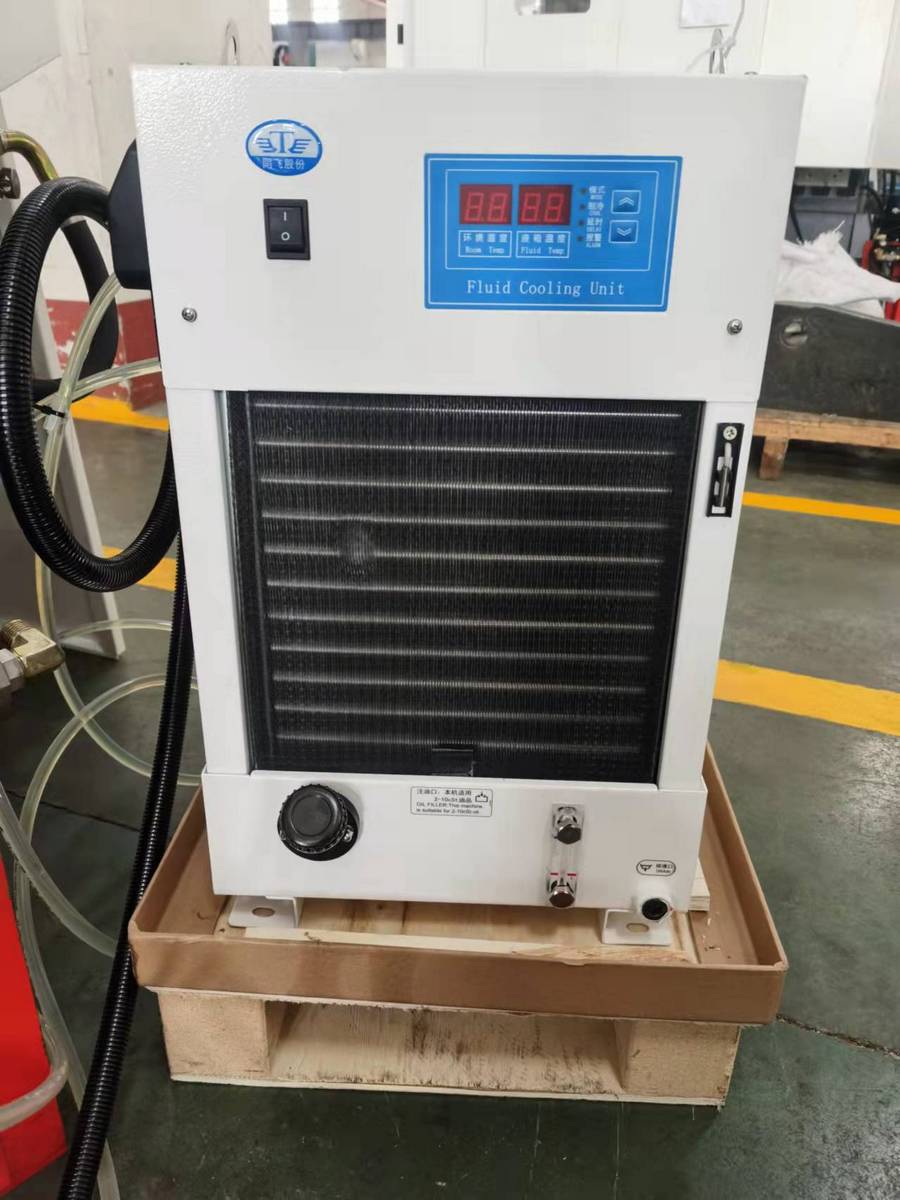

Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества: |

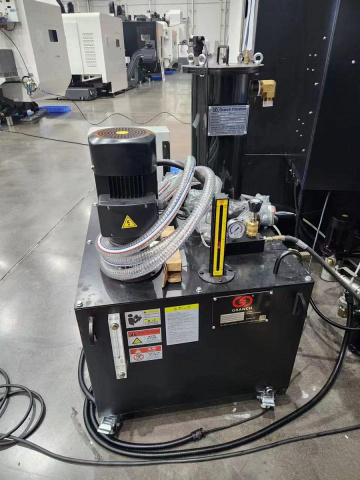

| Система подачи СОЖ Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инстурмента |
Комплектация IRONMAC IMV-13.60
Дополнительная
Технические характеристики IRONMAC IMV-13.60
| Характеристика | Значение |
|---|---|
| ЦЕНА | 8 130 890 ₽ |
| ЦЕНА ПО АКЦИИ | 7 165 531 ₽ |
| Установка 4-ой оси | есть |
| Конус шпинделя | BT40 / BT50 |
| Частота вращения шпинделя, об/мин | 8 000 / 6 000 |
| Расстояние от центра шпинделя до колонны, мм | 630 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 750 |
| Мощность двигателя шпинделя, кВт | 15 / 18,5 |
| Крутящий момент, Нм | 71,6 / 140 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | - |
| Мощность помпы СОЖ, кВт | - |
| Внешний диаметр шпинделя, мм | - |
| Система ЧПУ | HCNC |
| Модель | HNC-818D |
| Размер стола, мм | 1300 x 600 |
| T-образные пазы, мм | 18 / 125 / 4 |
| Макс. нагрузка на стол, кг | 1000 |
| Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 600 |
| Перемещение по оси Z, мм | 600 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 36 / 36 / 30 |
| Скорость подачи X / Y / Z, мм/мин | - |
| Емкость магазина инструмента | 24 |
| Макс. вес инструмента, кг | 8 / 15 |
| Макс. длина инструмента, мм | 300 / 350 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 78 / 110 |
| Время смены инструмента, с | 1,75 - 3 |
| Точность позиционирования по осям X / Y / Z, мм | ±0,005 / 300 |
| Повторяемость X / Y / Z, мм | ±0,003 JIS |
| Объем бака СОЖ, л | - |
| Требуемое давление воздуха, МПa | 0,5 - 0,7 |
| Диаметр ШВП, мм | 40 x 12 |
| Ширина направляющих X / Y / Z, мм | - |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 120 / 200 |
| Потребление электроэнергии, кВA | 24 |
| Длина, мм | 3150 |
| Ширина, мм | 2450 |
| Высота, мм | 2750 |
| Вес, кг | 7500 |
