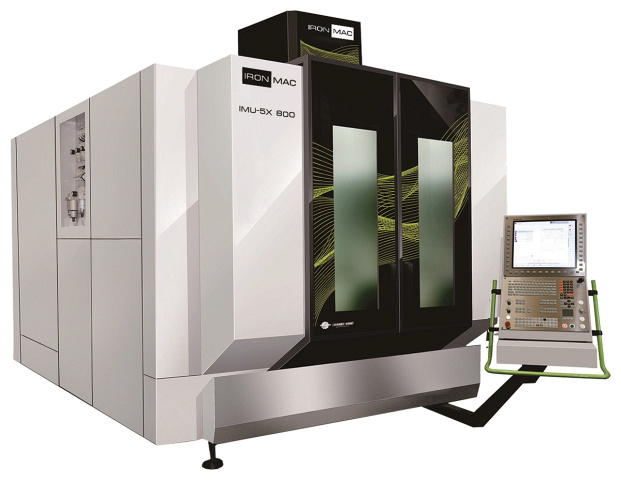

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 предназначен длявысокоточной комплексной обработки*корпусных и деталей типа тел вращения с пяти сторон за один установ с максимальной производительностью до 550 см3/мин. Модель IMU-5X 800 - станок вертикального типа, оснащенный наклонно-поворотным столом и высокоскоростными шпинделями до 20 000 об/мин. Обеспечивает обработку полного цикла, после которой деталь не нуждается в дальнейшей доработке, что позволяет увеличить производительность предприятия и сократить себестоимость продукции. Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 рассчитан на работу в следующих сферах металлообработки: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). На станке выполняются фрезеровка, нарезка резьбы, сверление и расточка.

Область применения IRONMAC IMU-5X 800

Фрезерный обрабатывающий центр IRONMAC IMU-5X 800 рассчитан на работу в следующих сферах металлообработки: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IRONMAC IMU-5X 800

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности IRONMAC IMU-5X 800

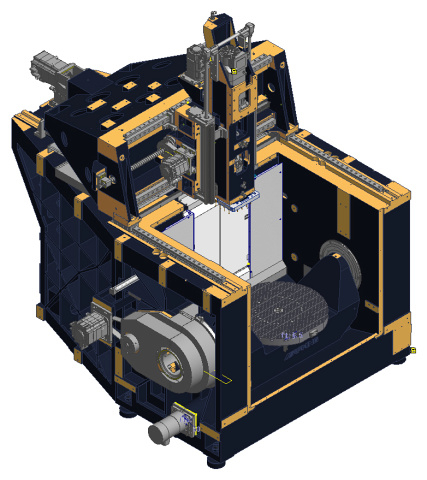

	Портал Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений. Конструкция станины проектируется методом конечных элементов FEA. Ось Z. Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются. Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом до 200 Нм. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка.
	Станина Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации.
	Поворотно-наклонный стол GTRT Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения. Запатентованная технология предотвращения люфта зубчатых передач;Энкодер HENDENHAIN в стандартной комплектации для оси A/C;Крутящий момент оси A - 4142 Нм, крутящий момент оси C - 1950 Нм;Высокий крутящий момент, низкое энергопотребление;Высокая точность, длительный срок службы;Максимальная нагрузка 800 кг;Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью;Технология шлифования зубчатых колес по DIN5;Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

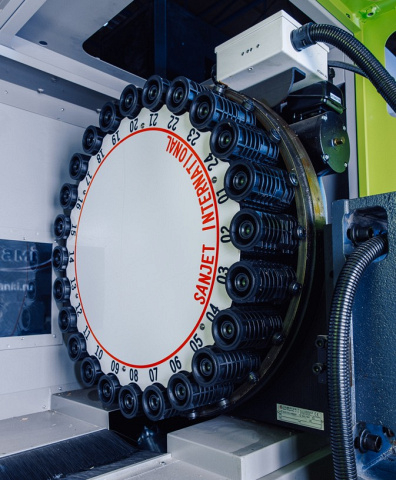

	Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30, 48, 60 позиций.
	Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

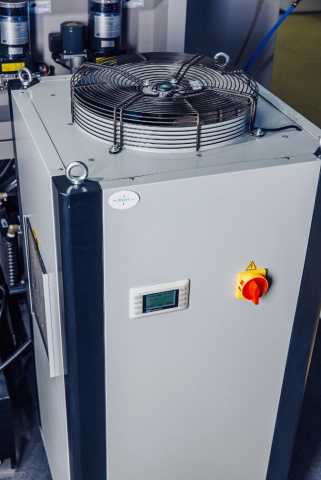

	Водяное охлаждение шпинделя *Опционально устанавливается масляное.

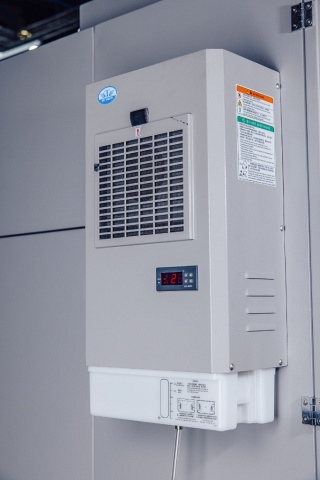

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

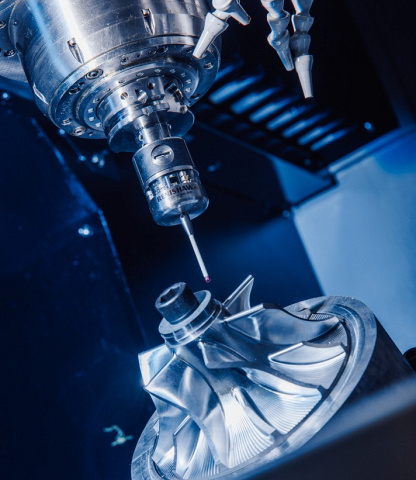

	Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

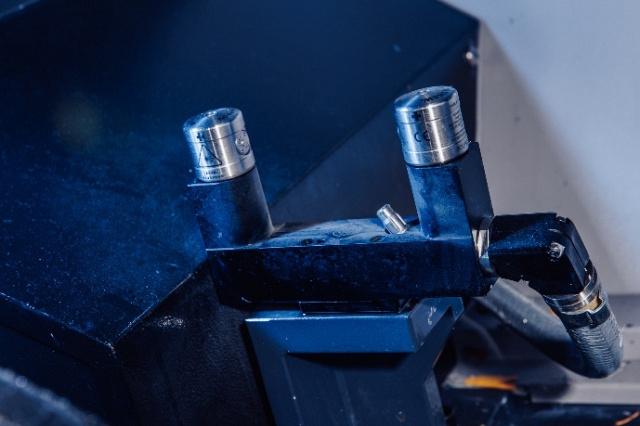

	Система измерения инструмента контактного типа MARPOSS В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:

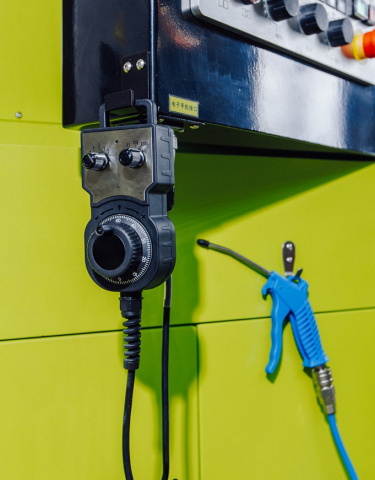

	MPG Маховичок, пистолет для обдува воздухом

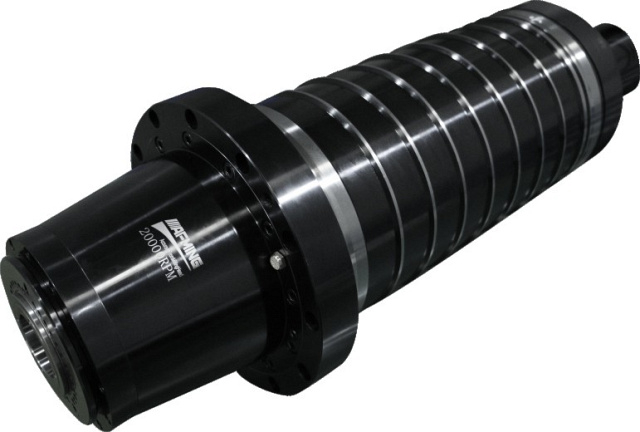

	Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.

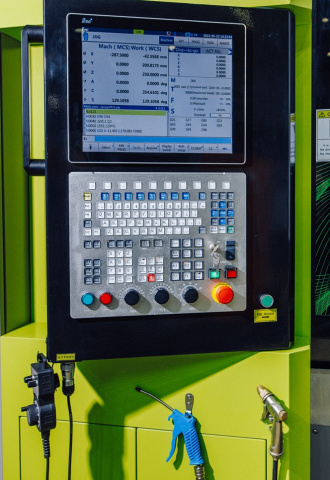

	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация IRONMAC IMU-5X 800

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 26 шт. магазин – зонтик Тайвань.
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента 21 позиции инструмента - манипулятор.
	Масляное охлаждение шпинделя

Технические характеристики IRONMAC IMU-5X 800

• ЧПУ ЦТО CNC
• Макс. обороты 15 000
• Модель IMU-5X 800
• Type Фрезерный обрабатывающий центр
• Макс.обороты 15000
