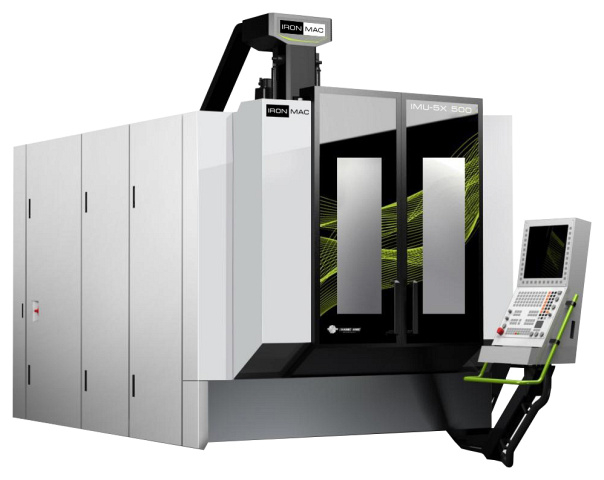

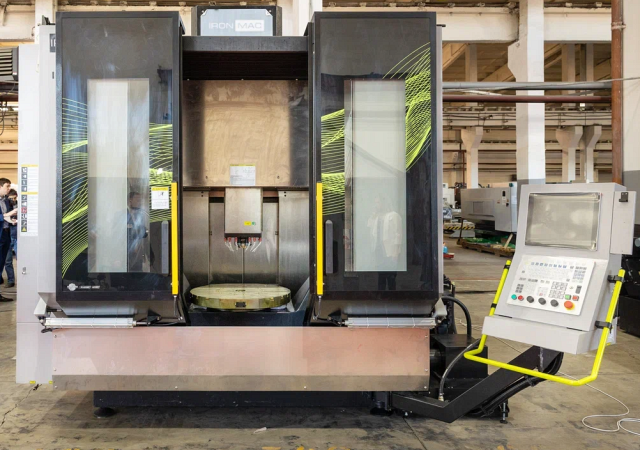

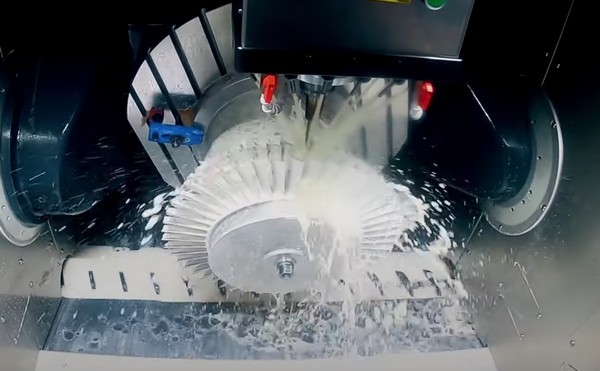

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500

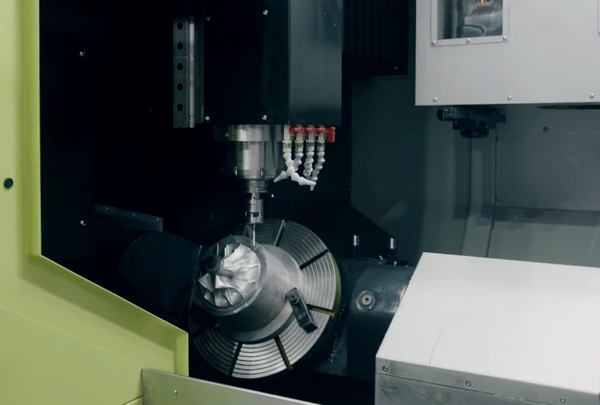

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 выполняетвысокоточную комплексную обработку*корпусных и заготовок типа тел вращения из материалов высокой твердости и ударной вязкости (сталь, титан, алюминий, жаропрочные и нержавеющие сплавы). Операция выполняется сразу с пяти сторон заготовки за один установ смаксимальной производительностью**до 550 см3/мин. IRONMAC IMU-5X 500 - станоквертикального типа***с наклонно поворотным столом, оснащенным двумя опорами, который обеспечивает высокую жесткость, стабильность, точность вращения и крутящий момент. Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 имеет практически неограниченную сферу применения: машиностроение - агротехническое, опытное и исследовательское;инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;судостроение;энергетическая промышленность;железнодорожная сфера. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). Основные операции: фрезеровка, нарезка резьбы, сверление и расточка. ** Частота вращения шпинделя до 20 000 об/мин при скорости подачи до 20 000 мм/мин. *** Многофункциональное оборудование для полного цикла обработки деталей без необходимости дальнейшей доработки. Один станок может заменить сразу несколько единиц техники, сократить время изготовления деталей и уменьшить их себестоимость.

Область применения IRONMAC IMU-5X 500

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 имеет практически неограниченную сферу применения: машиностроение - агротехническое, опытное и исследовательское;инструментальное производство, выпуск пресс-форм, оснастки для изготовления пластика;контрактное изготовление деталей, компонентов автомобильной отрасли, детали для аэрокосмической промышленности;судостроение;энергетическая промышленность;железнодорожная сфера. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IRONMAC IMU-5X 500

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности IRONMAC IMU-5X 500

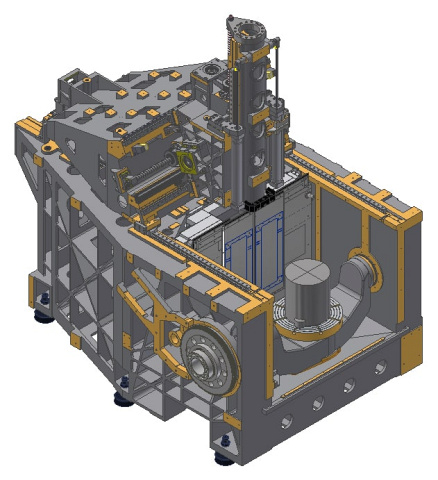

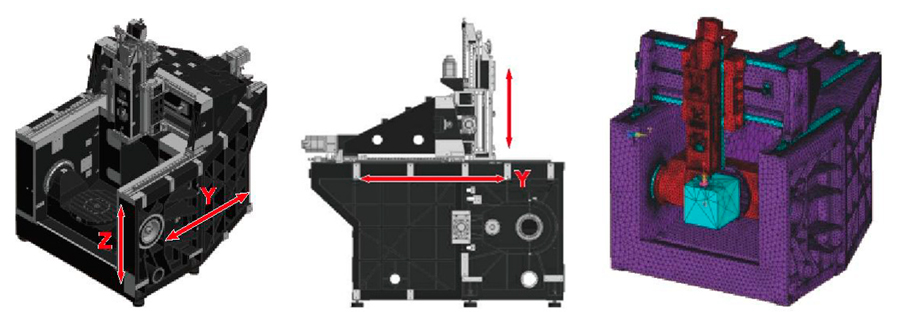

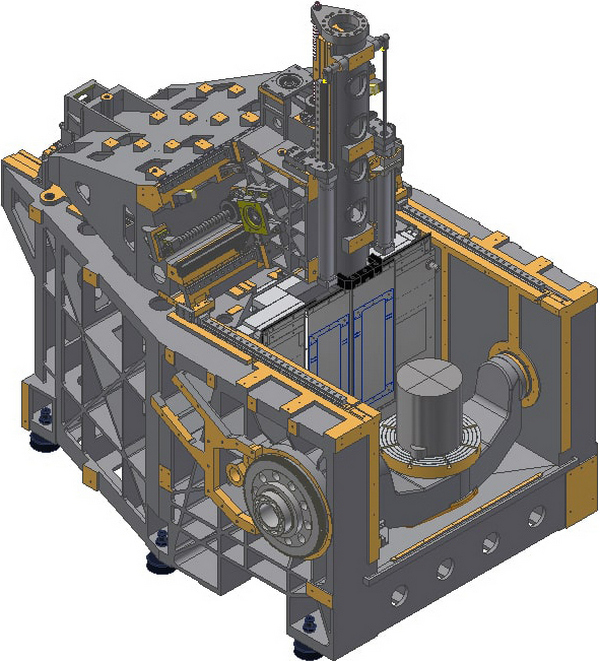

	Портал Цельнолитой портал с большим пролетом и прочной опорой;Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X / Y / Z 7 м/с2;Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X / Y / Z;Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка.Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений.Конструкция станины проектируется методом конечных элементов FEA.Ось Z.Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт.Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка. Суппортпо оси Yперемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений. Конструкция станины проектируется методом конечных элементов FEA. Ось Z. Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются. Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом. Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт. Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка.
	Станина Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации.

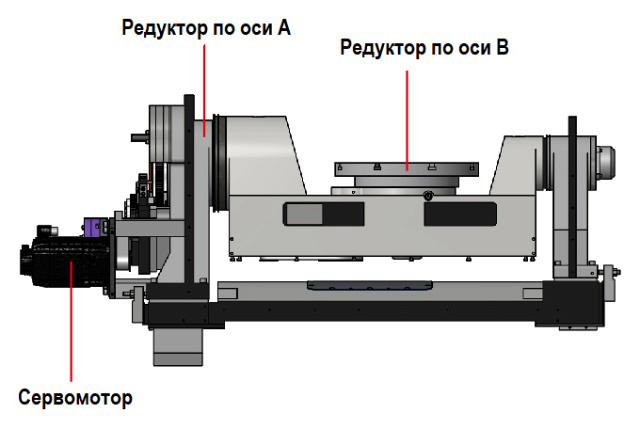

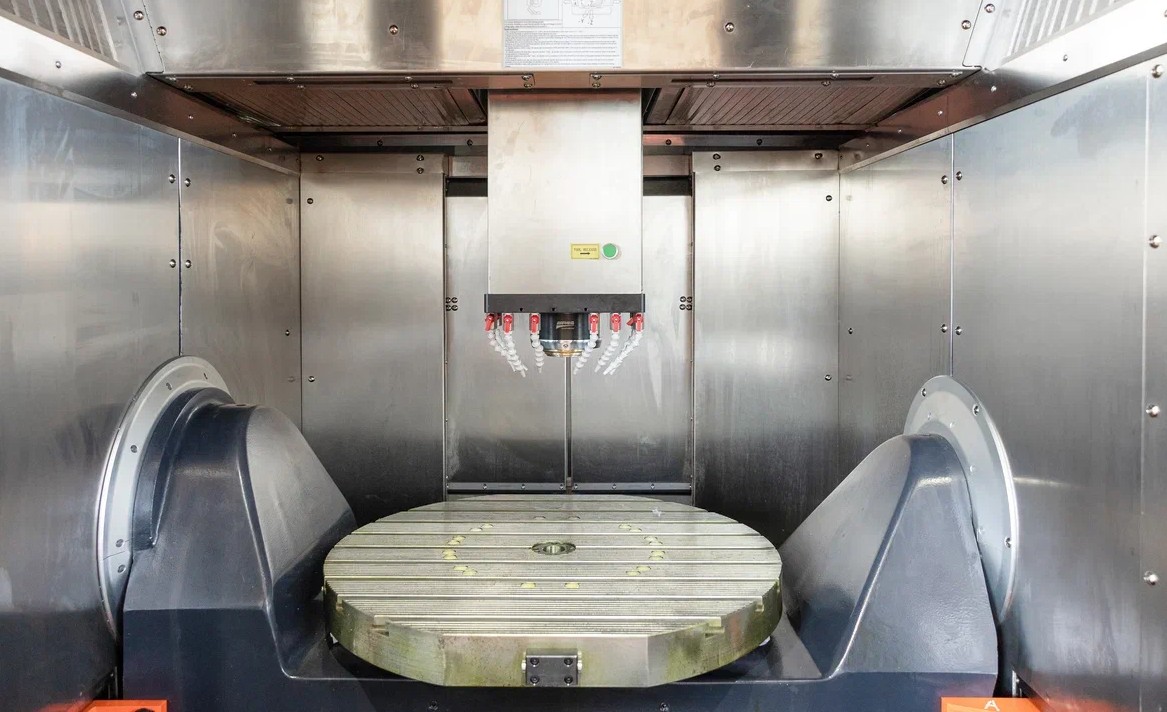

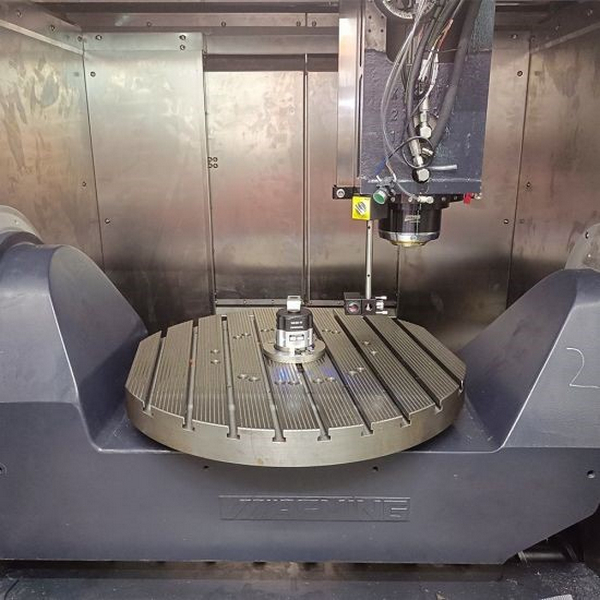

	Поворотно-наклонный стол GTRT Поворотный стол IMU-5X 500 использует европейскую высокотехнологичную механическую трансмиссию GTRT. По сравнению с обычными поворотными приводами она обеспечивает более высокий выходной крутящий момент, более высокую жесткость, стабильность и точность вращения.

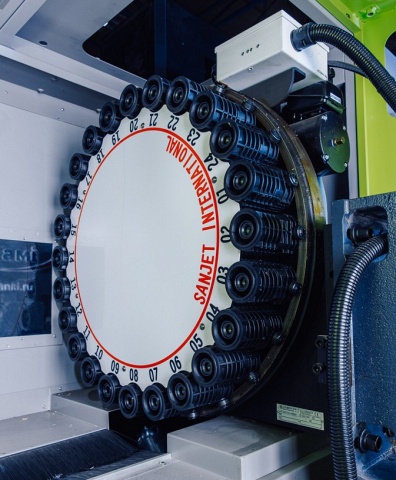

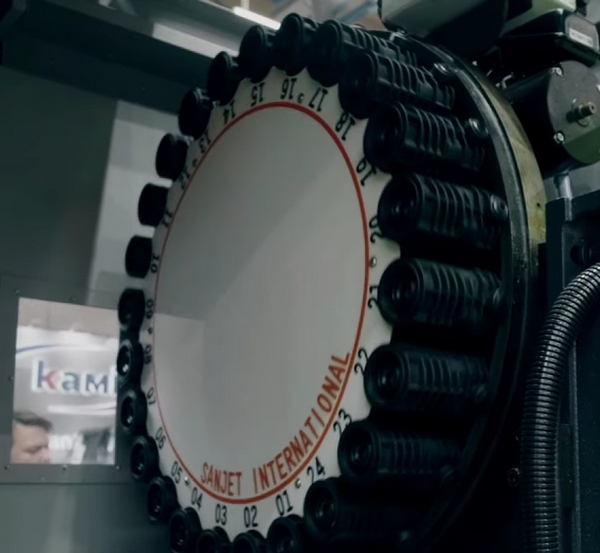

	Инструментальный магазин Инструментальный магазин на 32 позиций инструмента весом до 8 кг, время смены инструмента 2,5 сек.

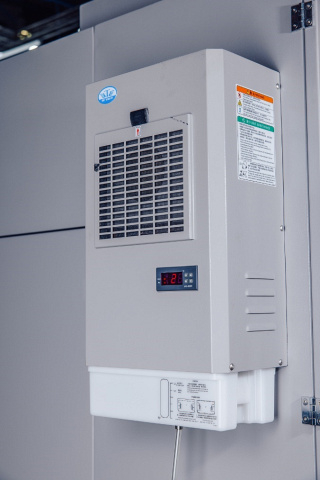

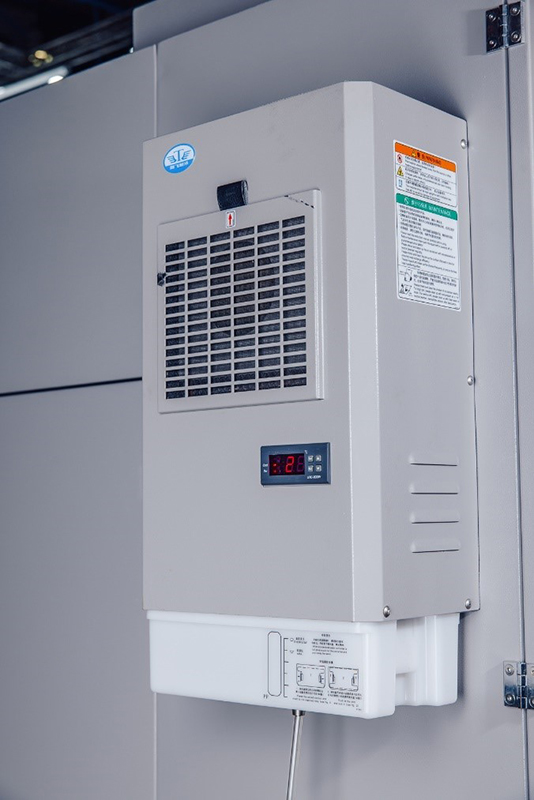

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:

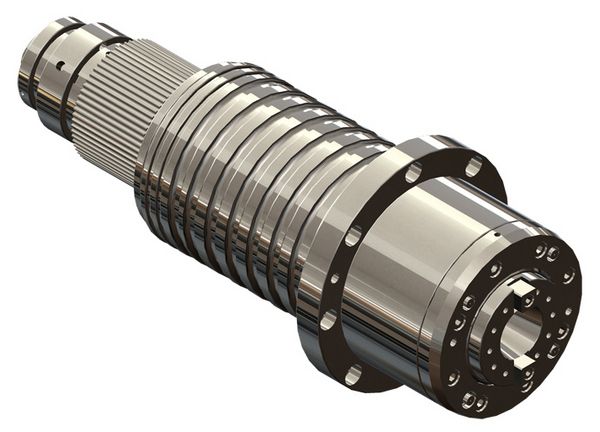

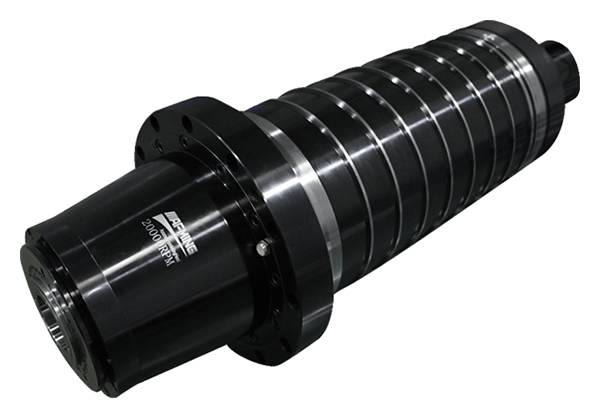

	Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя.

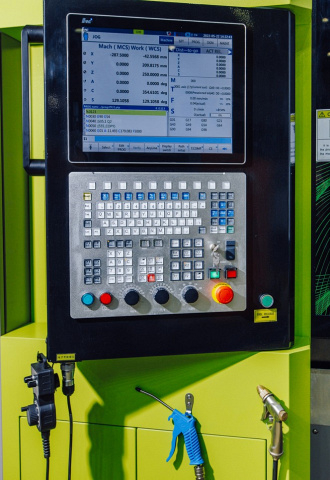

	Возможности ЧПУ HNC848DI 5 - 32 оси управления;17-дюймовый цветной сенсорный ЖК-экран (опционально);Внешний модуль ПЛК и ввода-вывода;Поддержка NCUC, протокола шины Ethercat;5 одновременно управляемых осей;5-осевая функция RTCP;Автоматическая калибровка по 5 осям;Поддержка двухканального управления (опционально);Материал: панель из алюминиевого сплава;Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280 x 1024;Сплайн-интерполяция;Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;Видеокарта: Intel HD Graphics 5500;USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;Жесткий диск: 128G;Системная память: 8G, максимальное расширение до 16G;Сеть: 2 порта LAN.

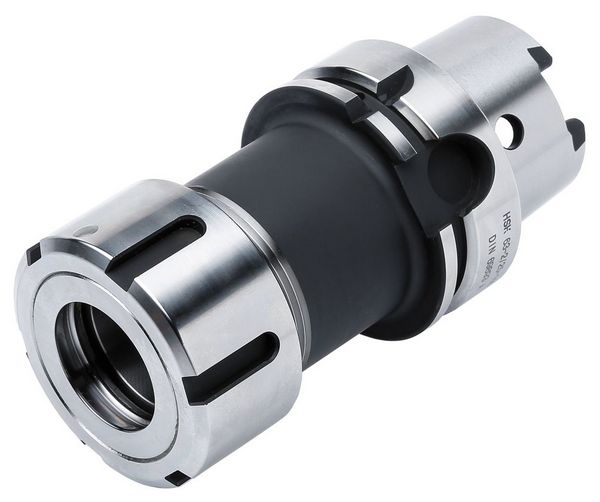

	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация IRONMAC IMU-5X 500

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – зонтик Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер
	Кондиционер электрошкафа

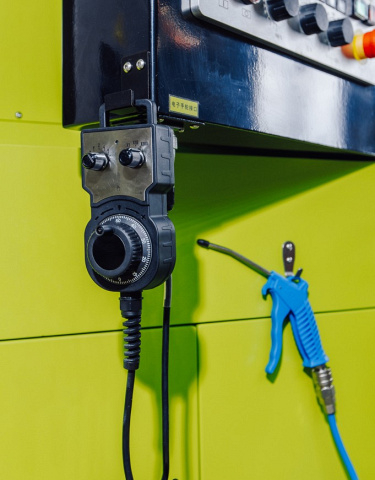

	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.

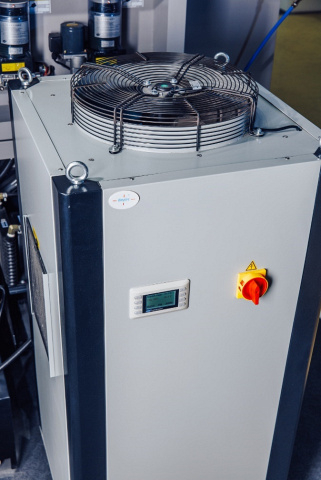

	Масляное охлаждение шпинделя

Технические характеристики IRONMAC IMU-5X 500

• Мощность, кВт 15
• Масса, кг 13000
• Модель IMU-5X 500
• Type Фрезерный обрабатывающий центр
• Макс.обороты 20000
