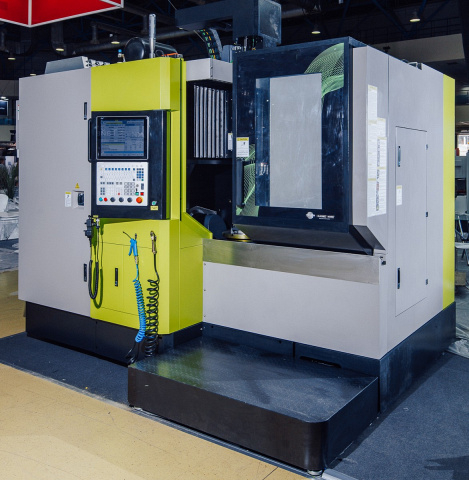

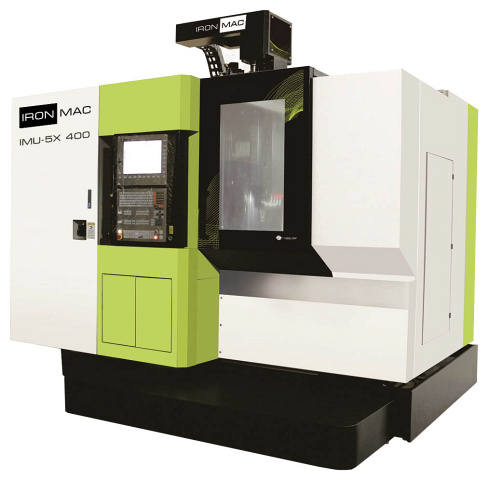

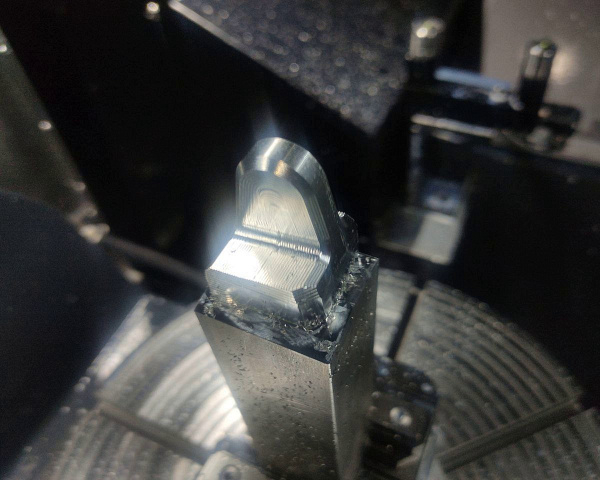

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 предназначен длявысокоточного*фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов. Обработка**производится сразу с пяти сторон заготовки за один установ. IRONMAC IMU-5X 400 - станки вертикального типа, оснащаютсянаклонно-поворотным столом**с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Максимальная производительность до 550 см3/мин, частота вращения шпинделя до 20 000 об/мин, скорость подачи - до 10 000 мм/мин. *** Cтол с редукторным приводом и высоким крутящим моментом по осям позволяет работать с труднообрабатываемыми материалами, включая материалы высокой твердости и ударной вязкости.

Область применения IRONMAC IMU-5X 400

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IRONMAC IMU-5X 400

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности IRONMAC IMU-5X 400

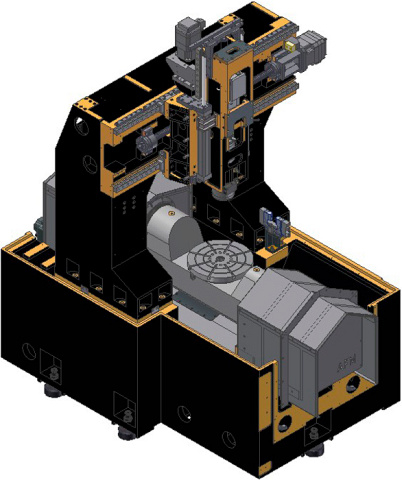

	Портальная конструкция с фиксированной балкой В серииIMU-5X-400используетсяпортальная конструкция L-образного типадля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Использование высокопрочной портальной конструкции с фиксированной балкой обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации. Движущиеся части оптимизированы по весу для достижения идеальных динамических характеристик. Ось Z оптимизирована в механике и динамике,что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями. Большая площадь основания колонны. Трехосевое ускорение до 1,2G.

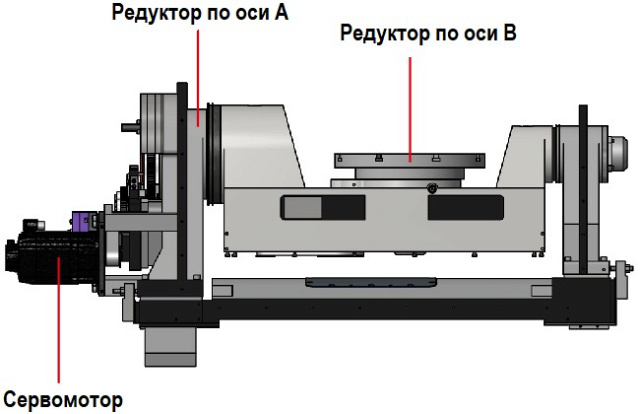

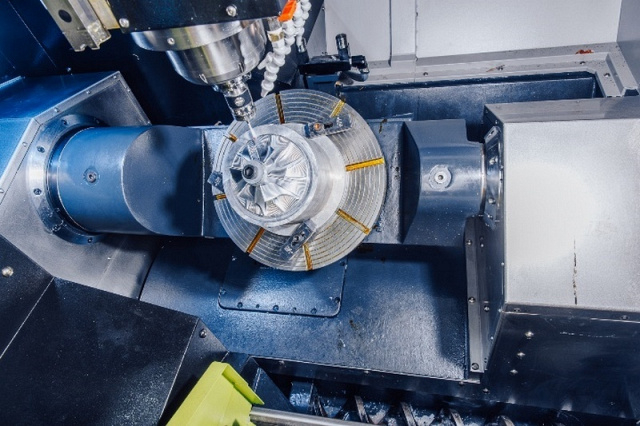

	Поворотно-наклонный стол GTRT IMU-5X 400 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент пооси A - 1056 Нми пооси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы. Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта.

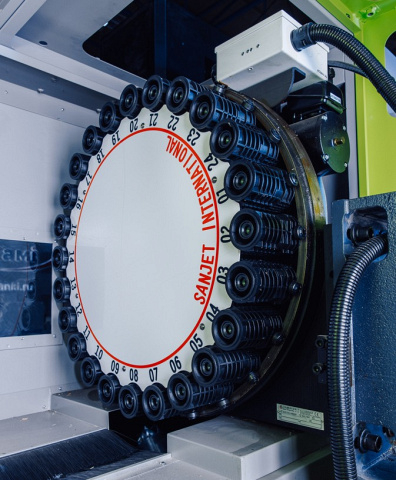

	Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30 позиций.
	Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE.

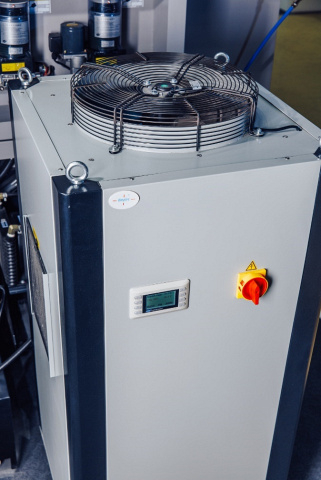

	Водяное охлаждение шпинделя *Опционально устанавливается масляное

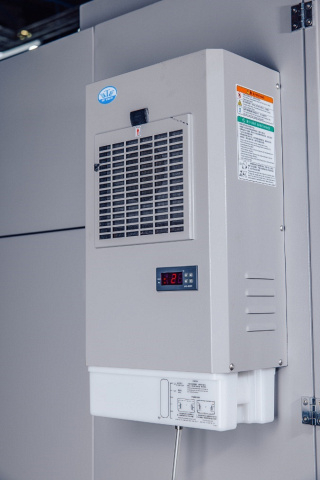

	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

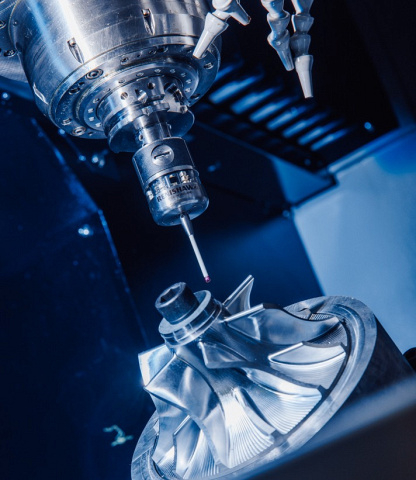

	Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW.

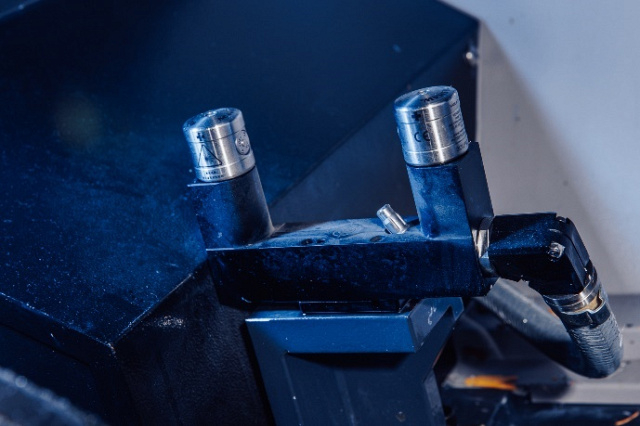

	Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями:

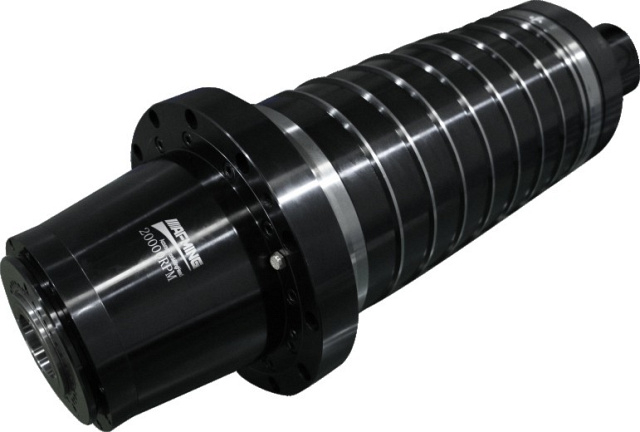

	SUPER POWER мотор-шпиндель

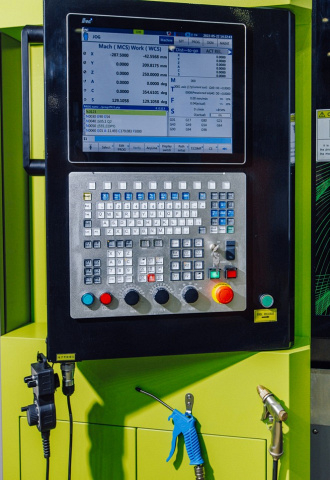

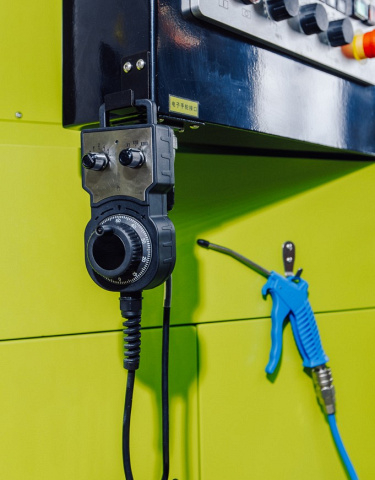

	MPG Маховичок, пистолет для обдува воздухом

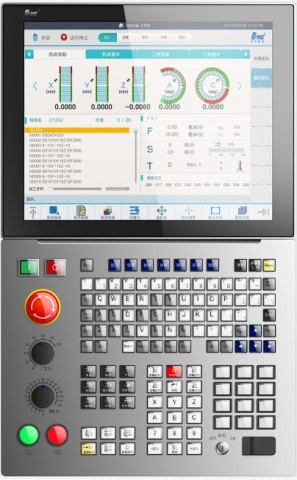

	Возможности ЧПУ HNC848DI
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация IRONMAC IMU-5X 400

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;
	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки
	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.
	Масляное охлаждение шпинделя

Технические характеристики IRONMAC IMU-5X 400

• ЧПУ ЦТО CNC
• Макс. обороты 20 000
• Модель IMU-5X 400
• Type Фрезерный обрабатывающий центр
• Макс.обороты 20000
