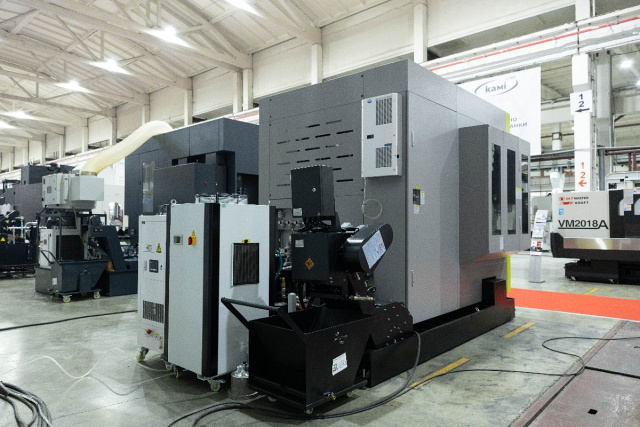

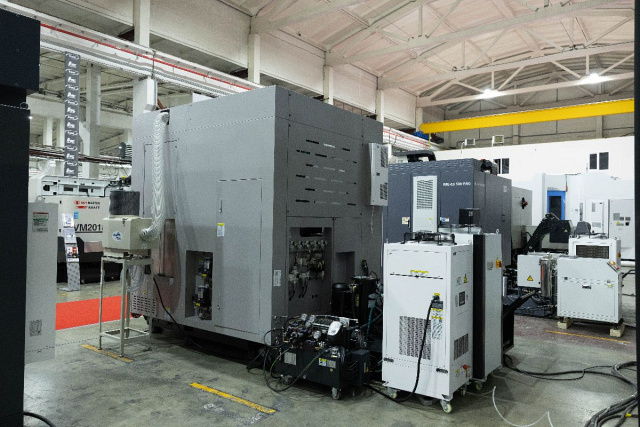

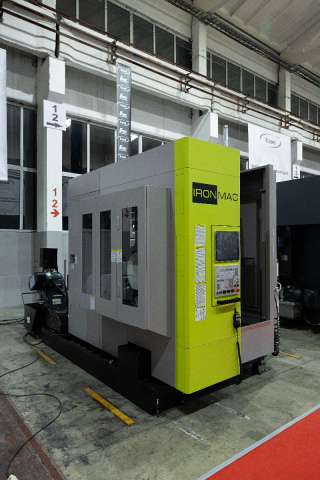

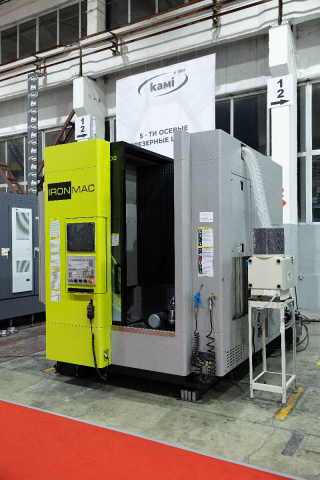

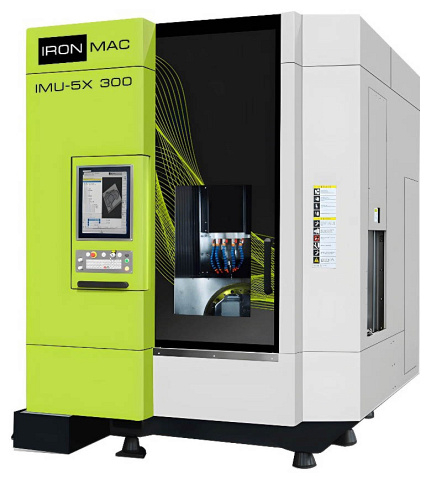

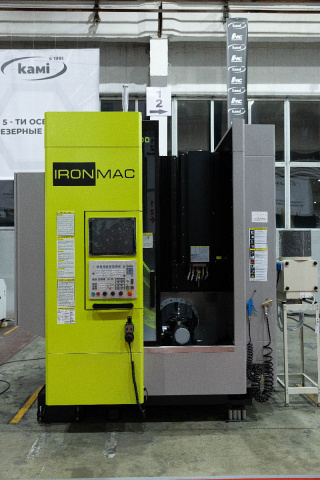

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен длявысокоточной*обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальнойпроизводительностью**до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.* Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин.Станки серии IMU-5X 300 представляют собой оборудованиевертикального***типа, оснащенное наклонно-поворотным столом с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен длявысокоточной*обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальнойпроизводительностью**до 550 см3/мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы. Станки серии IMU-5X 300 представляют собой оборудованиевертикального***типа, оснащенное наклонно-поворотным столом с двумя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин. *** Многофункциональное, надежное и точное оборудование для простых и сложных задач - фрезеровки, нарезки резьбы, сверления и расточки. Одна такая модель заменяет несколько единиц станков, благодаря чему экономятся производственные площади и сокращаются издержки предприятия.

Область применения IRONMAC IMU-5X 300

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IRONMAC IMU-5X 300

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности IRONMAC IMU-5X 300

	Портальная конструкция L-образного типа Используется для достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины L-образного типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Преимущества:
	Поворотно-наклонный стол с прямым приводом Жесткая, стабильная конструкция 5-осевых фрезерных станков этой серии оснащаются поворотным столом с двойной опорой, обеспечивающей высокую жесткость и устойчивость даже при максимальных нагрузках. Технология прямого привода обеспечивает превосходную точность и чистоту поверхности заготовки. Преимущества:

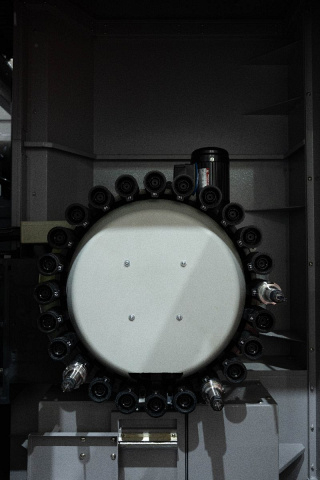

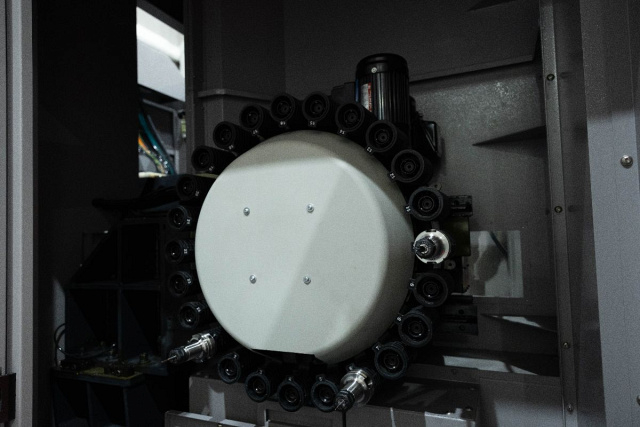

	Инструментальный магазин на 24 позиции SUNJET Тайвань Инструмент весом до 8 кг, время смены инструмента 2,5 секунды. *Опционально возможно расширение до 30 позиций.

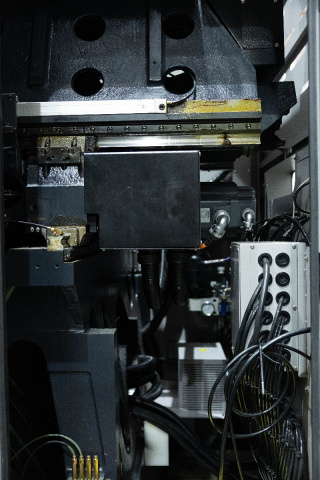

	Оптические линейки по осям X / Y / Z YUHENG

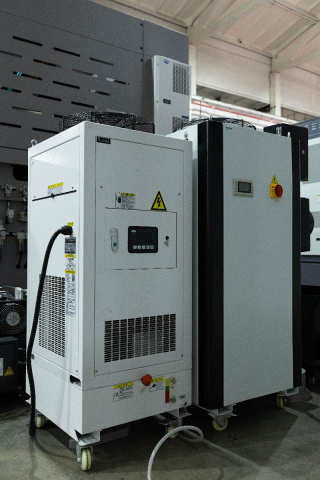

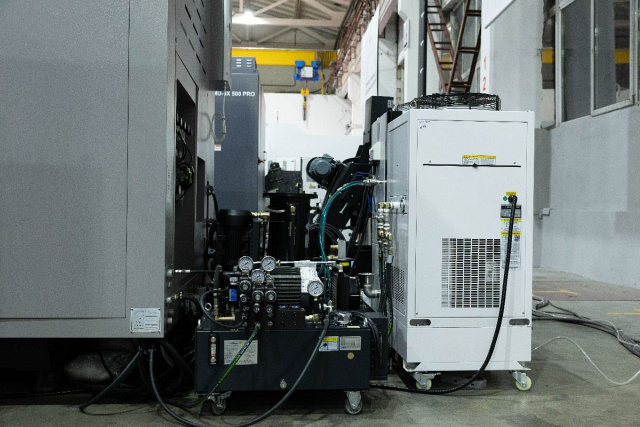

	Водяное охлаждение шпинделя Идеально подходит для высокооборотистых шпинделей (от 15 000 об/мин). Охлаждение необходимо для работы в 2 - 3 смены.
	Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.
	Система измерения детали RENISHAW OMP-40 В стандартной комплектации станка.
	Система измерения инструмента MARPOSS В стандартной комплектации станка.
	MPG Маховичок, пистолет для обдува воздухом и СОЖ
	Прямой привод HSK-A 63 20 000 об/мин Контроль теплоотвода HUAZHONGCNC обеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипника шпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроля шпинделя эффективно защищают безопасную работу шпинделя.
	ЧПУ CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ HNC 848: Параметры ПК:
	Система оснасток HSK Важнейшие свойства HSK-A63: Система оснасток HSK  была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой нагрузке. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1:

Комплектация IRONMAC IMU-5X 300

Стандартная

	ЧПУ
	Шпиндель
	Магазин инструмента 24 шт. магазин – SUNJET Тайвань
	Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.
	Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN;
	X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN;

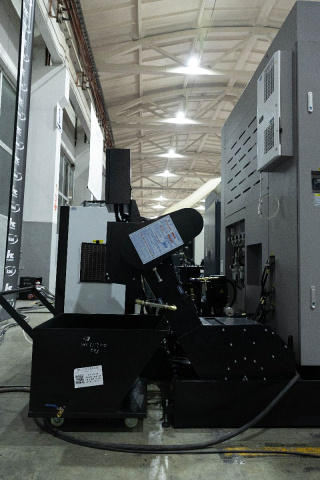

	Винтовой стружечный конвейер
	Кондиционер электрошкафа
	Пистолет смыва и воздушный пистолет
	Полностью закрытая зона обработки

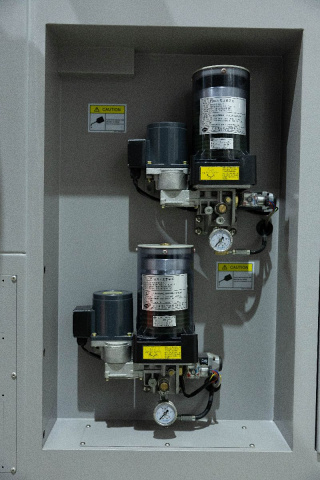

	Автоматическая система смазки СОЖ

Дополнительная

	Шпиндель
	Магазин инструмента Расширение магазина инструмента до 30 позиций.
	Масляное охлаждение шпинделя

Технические характеристики IRONMAC IMU-5X 300

• ЧПУ ЦТО CNC
• Макс. обороты 20 000
• Модель IMU-5X 300
• Type Фрезерный обрабатывающий центр
• Макс.обороты 20000
