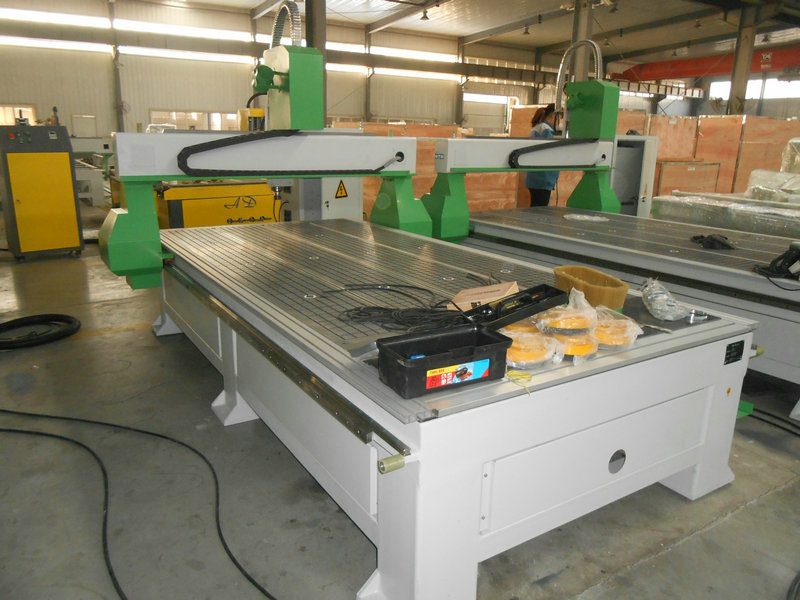

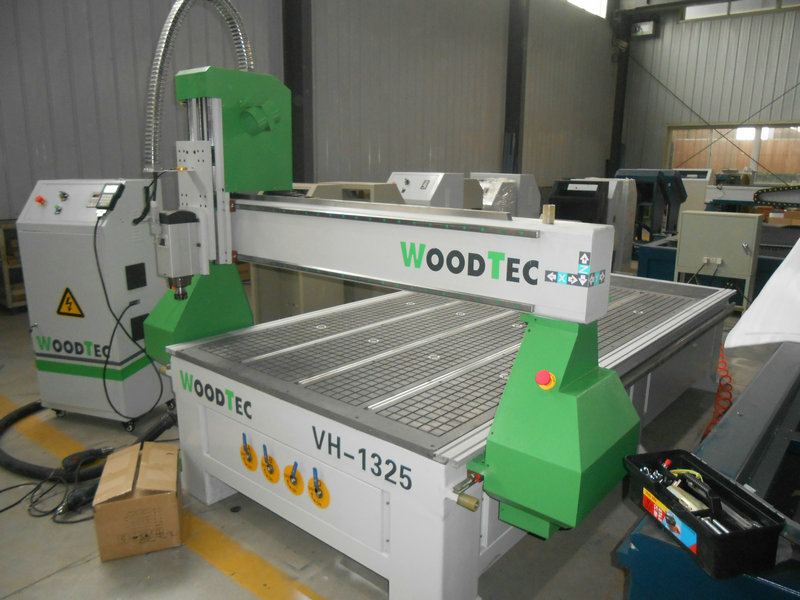

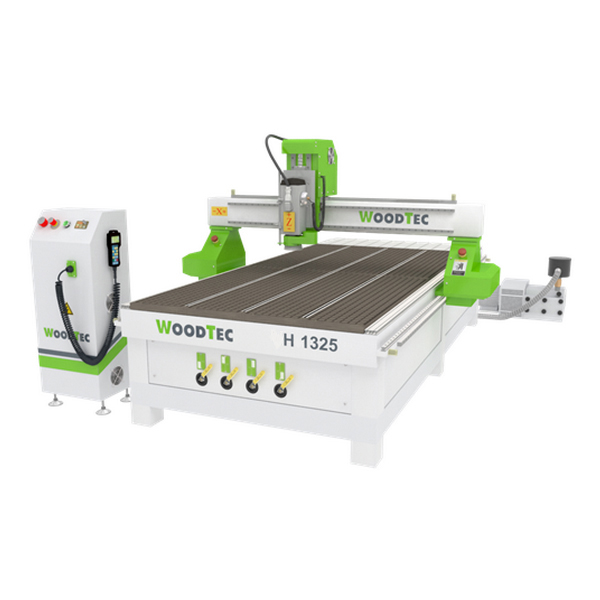

Фрезерно-гравировальный станок с чпу WoodTec H 1325

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок,

обеспечивают отличный уровень жесткости и виброустойчивости.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного

шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z

при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких

скоростных показателей без ущерба точности обработок.

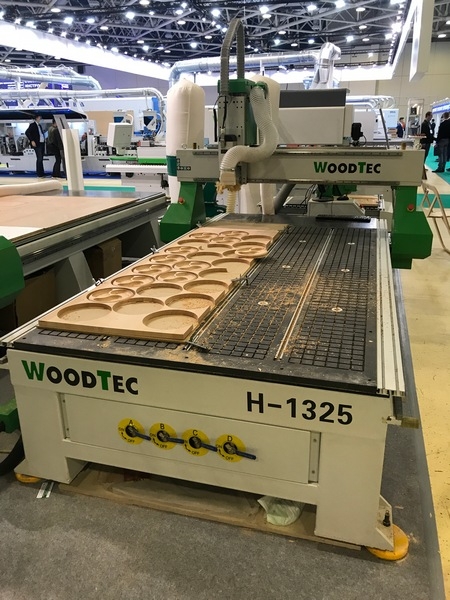

ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ

Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного

использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку

на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить

механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля.

В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

ОПЦИЯ:

ВАКУУМНЫЙ НАСОС РОТОРНО-ПАЛСТИНЧАТОГО ТИПА

В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого

типа мощностью 5,5 кВт и производительностью 160 м³/час.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5,5 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя

шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт)

дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и

других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные

о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола,

что повышает производительность станка и уровень безопасной работы.

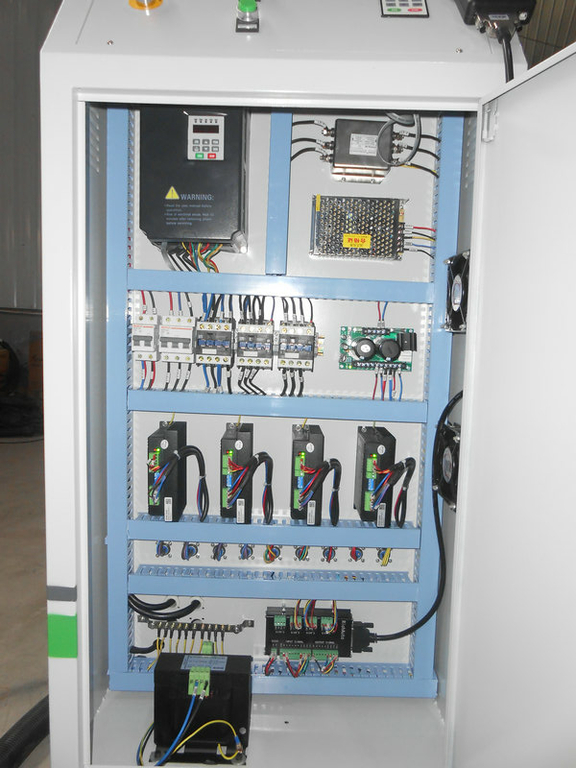

ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность

которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

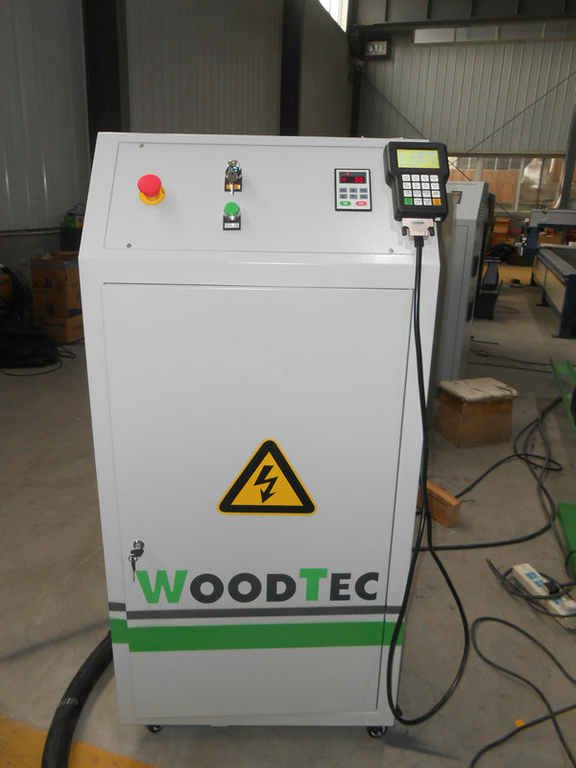

ПУЛЬТ УПРАВЛЕНИЯ (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает

работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Подробнее здесь

АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие

агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом,

что является несомненным преимущество по отношению к станкам других производителей.
