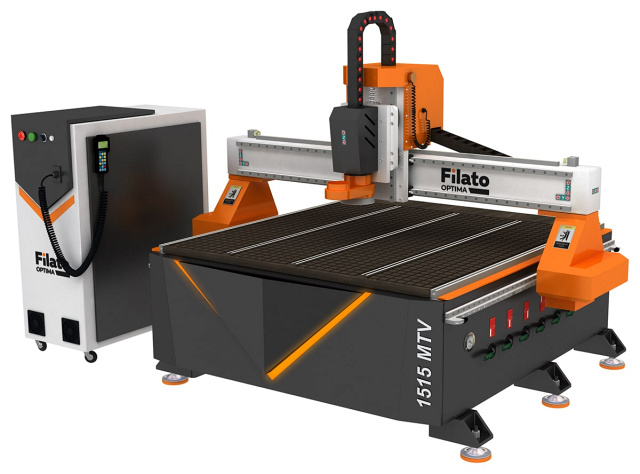

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1515 MTV
(голосов 0)
Артикул: 9305428optima_1515_mtv Код товара: 107042
На складе: 2
Компактный станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование) (для моделей Optima 1325 MTV, Optima 1515 MTV, Optima 2030 MTV и Optima 2040 MTV).
Станок предназначен для высокоскоростного и высококачественного фрезерования и гравирования поверхностей в двух и трёх мерном пространстве (для модели 1325 4H-MTV).
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato Optima 1515 MTV
Мебельное производство
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Отделка интерьеров
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Отделка экстерьеров
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Производство дверей
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Реклама
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия
СХЕМА ОБРАБОТКИ Filato Optima 1515 MTV
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato Optima 1515 MTV
 |

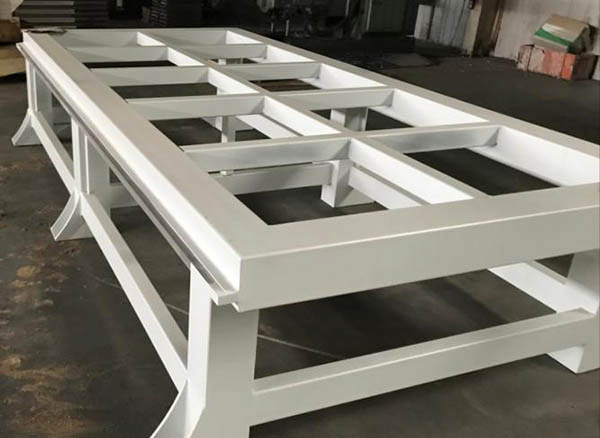

Цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. |
 |

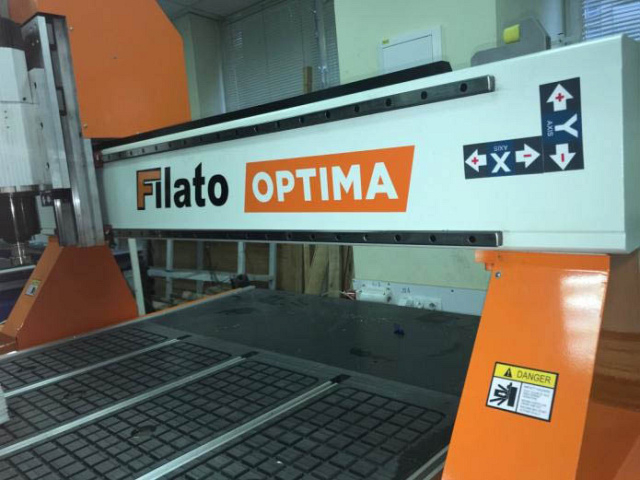

Стальной портал Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 |

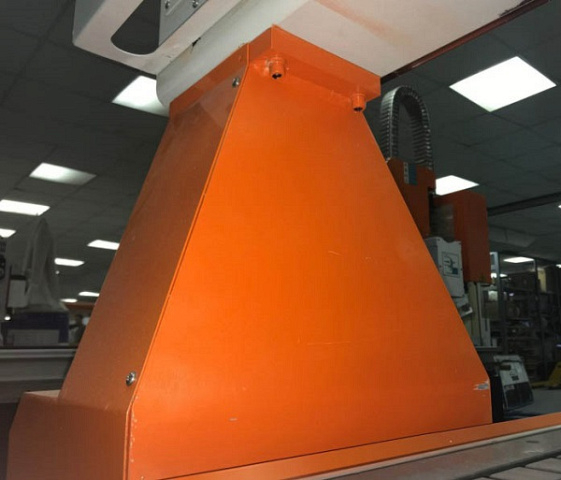

Стальные опоры портала Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 |
Косозубые передачи шестерня-рейка по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
 |

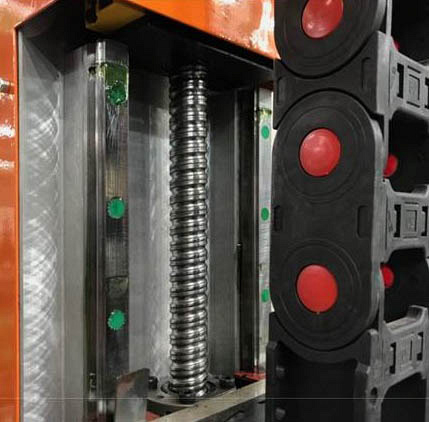

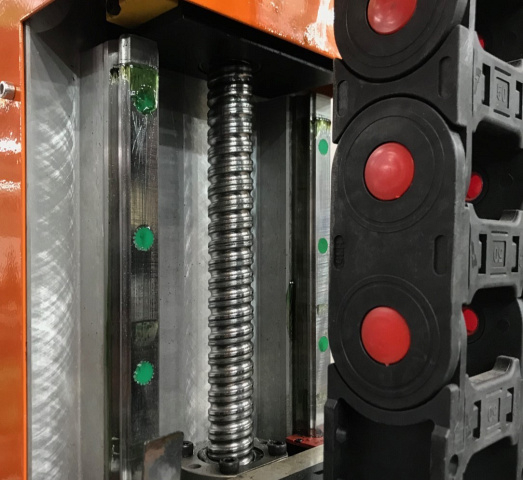

Шарико-винтовая передача по оси Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. На станке установлены 2 ШВП. Которые работают попеременно, в зависимости от выбранного шпинделя. |
 |
Высокоточные призматические направляющие с подшипниками по осям X-Y-Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания. |
 |

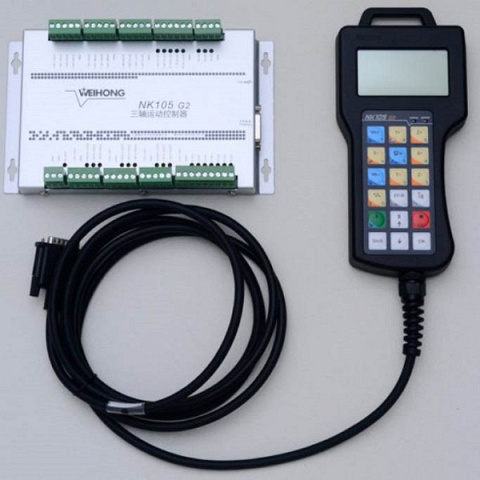

Система управления станком Для управления работой станка установлена система управления WEIHONG (NC-STUDIO HANDLE CONTROL SYSTEM NK105 VERSION) c эргономичным пультом управления, предназначенным для управления станком в ручном режиме. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер. |
 |
Промышленные электрошпиндели с воздушным охлаждением HQD (6,0 КВТ - 18 000 об/мин) - 2 шт.Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HQD (Италия). Частота вращения (18 000 об/мин) и мощность (3,5 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, установленного непосредственно на валу электрошпинделя. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа. HQD (6,0 КВТ - 18 000 об/мин) - 2 шт. |
 |

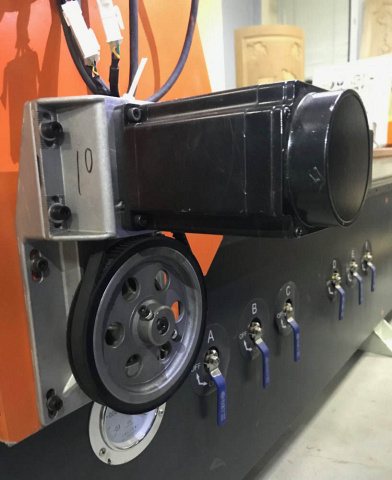

Гибридные электродвигатели с энкодерами (сервогибриды) Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие. |
 |
Датчик измерения и калибровки инструмента Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |
 |

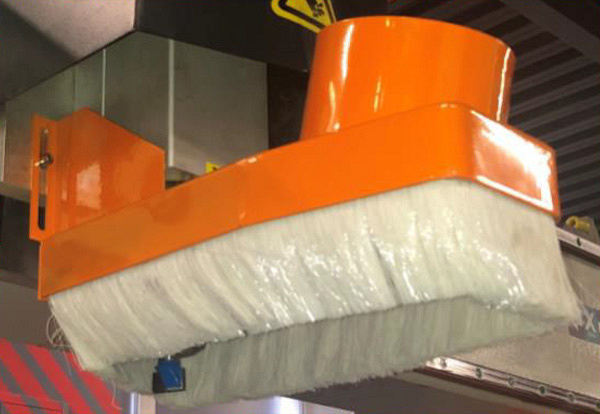

Аспирационный кожух на электрошпиндель В комплекте 2 шт. В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки. |
 |
Регулируемые опорные площадки Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения. |
 |

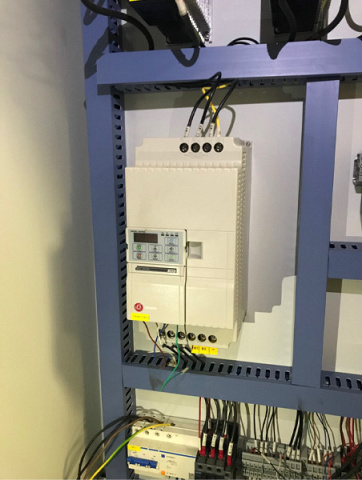

Частотный преобразователь Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 7,5 кВт. |
 |
Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные части и выключатели и т.д. |
 |
Вакуумный стол с Т-пазами Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. |
 |

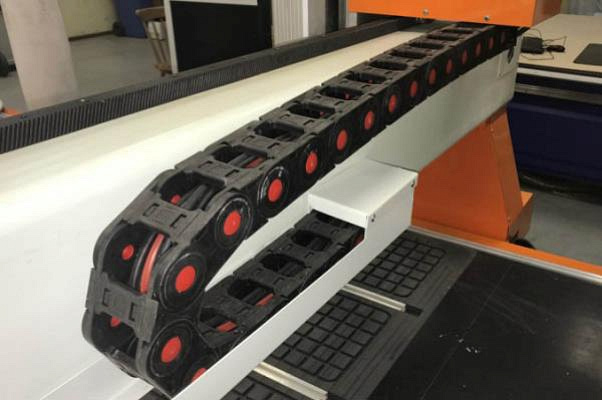

Защитные кабелеукладчики по осям X-Y-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
КОМПЛЕКТАЦИЯ Filato Optima 1515 MTV
Стандартная
| Электрошпиндель, “HQD” с ручной заменой инструмента (1 - 4 шт.) Мощность: 3,5 кВт , обороты: 18 000 об/мин, цанга ER 25 (для модели Optima 1515 MTV) / 6 кВт , обороты: 18 000 об/мин, цанга ER32 (для моделей Optima 1315 MTV, Optima 2030 MTV, Optima 2040 MTV) / 6 кВт , обороты: 18 000 об/мин, цанга ER32 (для модели Optima 2030 MTV-2H) |
| Частотный преобразователь для плавного изменения оборотов электрошпинделя JAROL (1 шт.) 5,5 кВт (для модели Optima 1515 MTV) / 7,5 кВт (для моделей Optima 1325 MTV, Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H). |
| Датчик измерения и калибровки инструмента (1 шт.) Ручное позиционирование |
| Шкаф с электрокомпонентами станка (1 шт.) Отдельно стоящий |
| Система управления станком Пульт управления WEIHONG NK-105(G2) |
| Вакуумный рабочий стол с интегрированными Т-пазами для возможности механического крепления заготовок. 6 вакуумных зон с отдельным включением, 1 манометр. (1 шт.) Внимание: Вакуумные насосы в комплекте со станком не поставляются! Для эффективной работы на всей рабочей зоне, рекомендуется использовать 1 насос производительностью 160 м3/ч. (для моделей Optima 1515 MTV) / 2 насоса суммарной производительностью 320 м3/ч (для моделей Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H). |
| Набор цанг (1 шт.) ER25 (для модели Optima 1515 MTV) / ER32 (для моделей Optima 1325 MTV, Optima 2030 MTV, Optima 2040 MTV, Optima 2030 MTV-2H) |
| Струбцина для механического крепления деталей (6 / 8 шт.) Для моделей Optima 1515 MTV / для моделей Optima 1325 MTV, Optima 1325 4H-MTV, Optima 2030 MTV, Optima 2030 MTV-2H, Optima 2040 MTV |
| Аспирационный кожух на электрошпиндель (1 шт.) Внимание: Пылеулавливающий агрегат в комплекте со станком не поставляется! Для эффективной работы рекомендуется использовать аспирационную установку производительностью не менее 3000 м3/ч (для моделей Optima 1325 MTV, Optima 1515 MTV, Optima 2030 MTV, Optima 2030 MTV-2H, Optima 2040 MTV). |
| Руководство пользователя (1 шт.) На русском языке |
Дополнительная
 |
Вакуумный насос повышенной производительности Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 160 м3/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает воз-можности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. Внимание: Для эффективной работы на всей рабочей зоне, рекомендуется использовать 2 насоса суммарной производительностью 320 м3/ч. |
 |
Аспирационная установка Пылеулавливающий агрегат с рекомендуемой производительностью от 3 000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
Технические характеристики Filato Optima 1515 MTV
| Характеристика | Значение |
|---|---|
| ЦЕНА | 808 836 ₽ |
| ЦЕНА ПО АКЦИИ | 635 514 ₽ |
| Условие | СкидкаПри100%оплатеПоставка от2,5 месяцев! |
| Размеры вакуумного стола, мм | 1500 x 1500 |
| Размер зоны обработки, мм | 1550 x 1550 |
| Перемещение по оси Z, мм | 300 |
| Тип рабочего стола | Комбинированный (вакуумный + Т-пазы) |
| Мощность шпинделя, кВт | 3,5 |
| Частота вращения шпинделя, об/мин | 0 - 18 000 |
| Тип охлаждения шпинделя | Воздушное |
| Тип цанги | ER25 |
| Макс. посадочный диаметр инструмента, мм | 16 |
| Тип смены инструмента | Ручная |
| Тип передачи по осям X, Y | Шестерня, косозубая рейка |
| Тип передачи по оси Z | ШВП |
| Скорость рабочего хода, м/мин | 0 - 15* |
| Скорость холостого хода, м/мин | 0 - 25 |
| Тип электродвигателей | Шаговые |
| Размеры рабочего стола, мм | 1550 x 1550 |
| Тип датчика калибровки инструмента | Ручной |
| Система управления | NK105 |
| Диаметр патрубка аспирации, мм | 100 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 - 60 |
| Общая установленная мощность, кВт | 5,7 |
| Длина, мм | 2350 |
| Ширина, мм | 2250 |
| Высота, мм | 2200 |
| Вес, кг | 800 |
