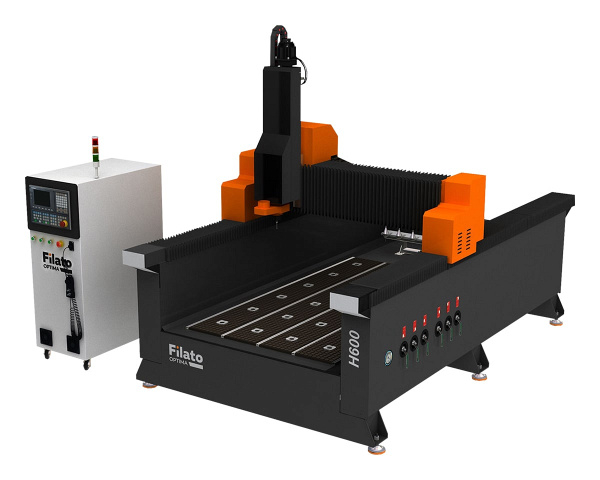

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600

Станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование), например, для изготовления модельной оснастки и изделий требующих большой ход по оси Z.

Виды обрабатываемых материалов:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

• Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

• Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

• Фигурные наличники с художественной резьбой и орнаментами для дверей и окон с декоративными элементами для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.



Преимущества Filato Optima 1325 ATV H600

• Стойка управления Syntec
• Направляющие 30 серии
• Особая конструкция механики
• Мощные серводвигатели
• Специальная гофрозащита
• Автоматическая централизованная смазка

Конструктивные особенности Filato Optima 1325 ATV H600

	Усиленная цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
	Стальной портал Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

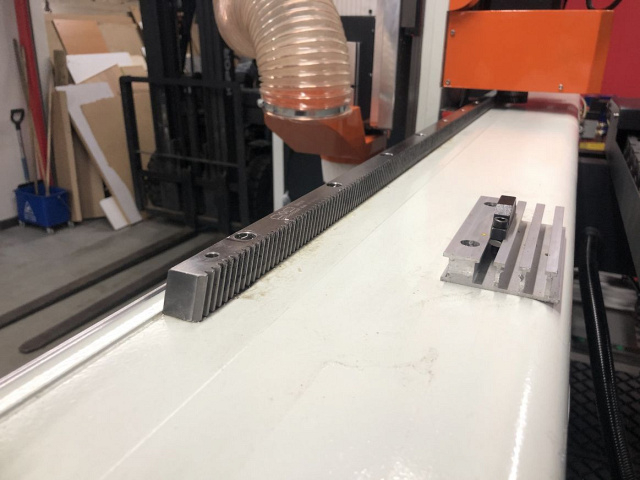

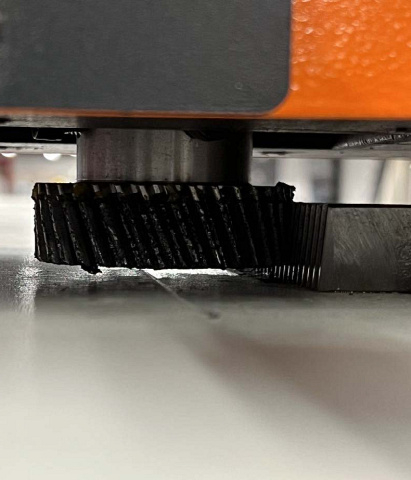

	Косозубые передачи шестерня-рейка RoR (Германия) по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно.Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
	Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X-Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;Получить гораздо более высокий КПД;Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.
	Севродвигатели YASKAWA (Япония) 850 Вт Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,001мм) в соответствии с заданной программой при высокой скорости перемещения до 80 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пяти осевом оборудовании.
	Высокоскоростная ширико-винтовая передача по оси Z TBI (Тайвань) Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

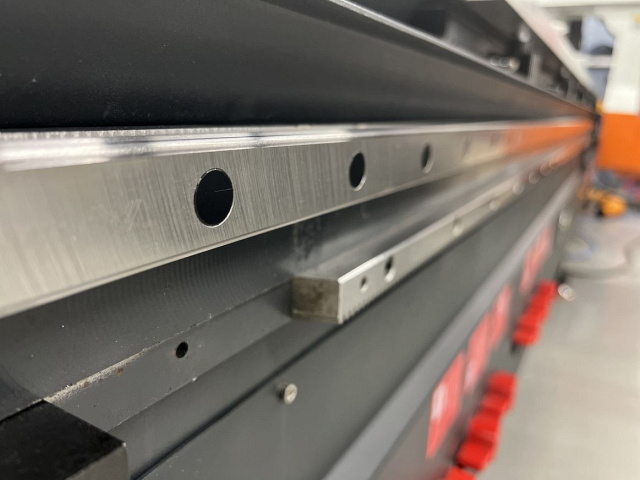

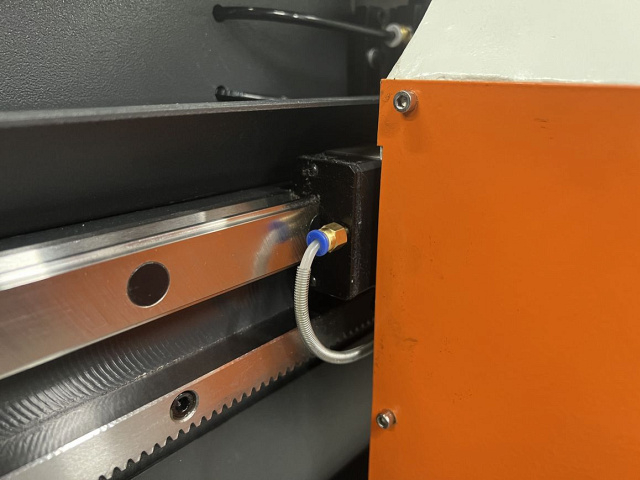

	Высокоточные призматические направляющие с подшипниками LMA (Тайвань) по осям X-Y-Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Направляющие 30 серии по осям X - Y - Z.
	Промышленные электрошпиндель HQD с воздушным охлаждением 9,0 кВт - 24 000 об/мин Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.
	Трехфазный частотный преобразователь OURUI Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность рассчитана с запасом при выборе шпинделя.
	Датчик автоматического измерения и калибровки длины инструмента Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент. Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

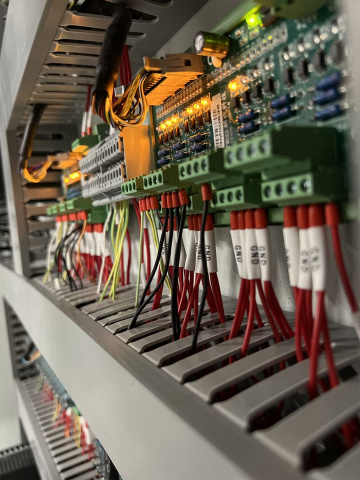

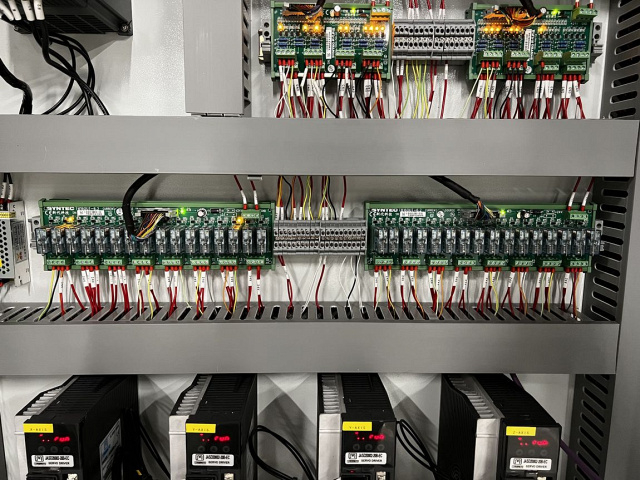

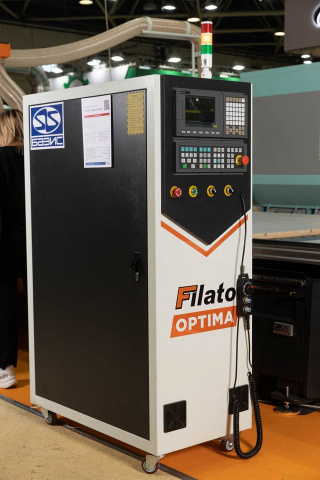

	Шкаф управления Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.

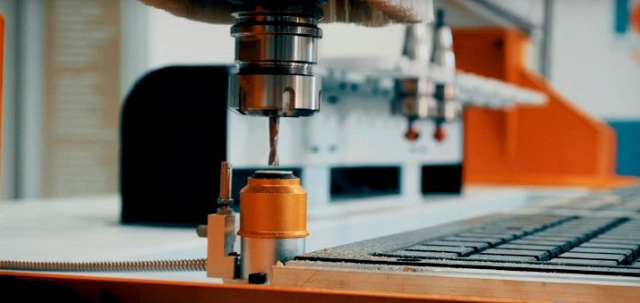

	Линейный магазин автоматической смены инструмента Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Размещение магазина на высоком уровне от стола позволяет установить оснастку с длинным вылетом инструмента за счет специальной стойки.
	Промышленная система управления SYNTEC 60W-E (Тайвань) Одна из самых доступных и надежных систем управления. Полная поддержка 3D- обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.

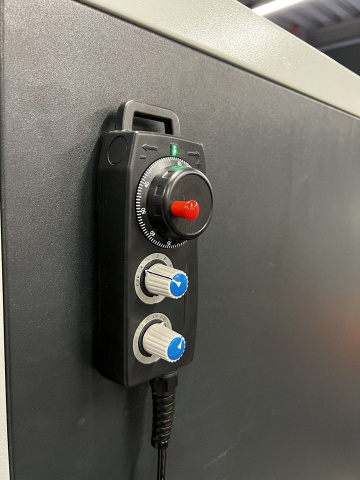

	Пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	Комбинированный вакуумный стол с Т-пазами (6 зон) Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов.

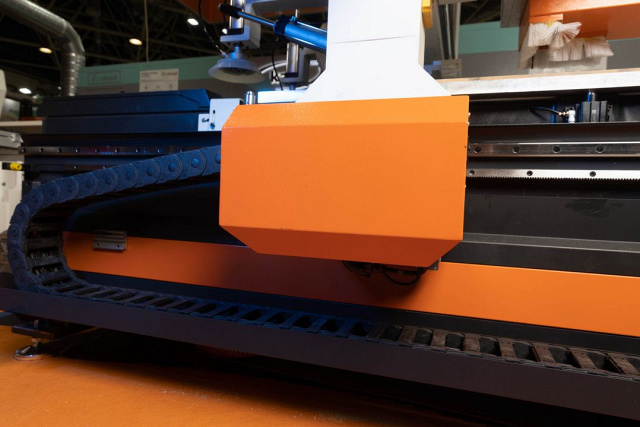

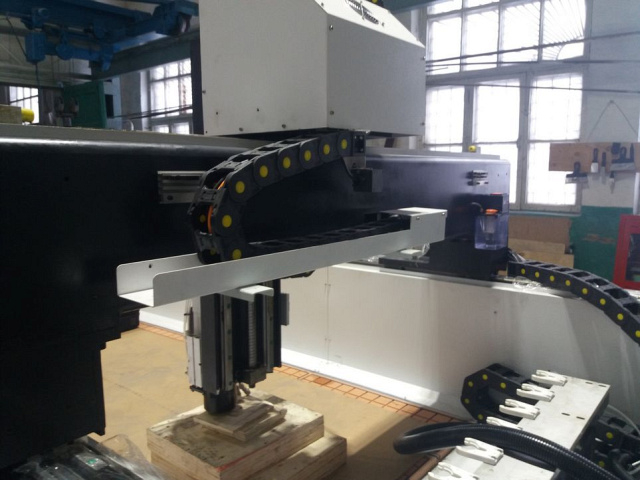

	Защитные кабелеукладчики по осям X-Y-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.На станке также установлены защитные гофры по осям X - Y для защиты таких элементов механики как направляющие с подшипниками и косозубые рейки. Эта опция увеличивает срок службы станка, в особенности при работе с композитными материалами.

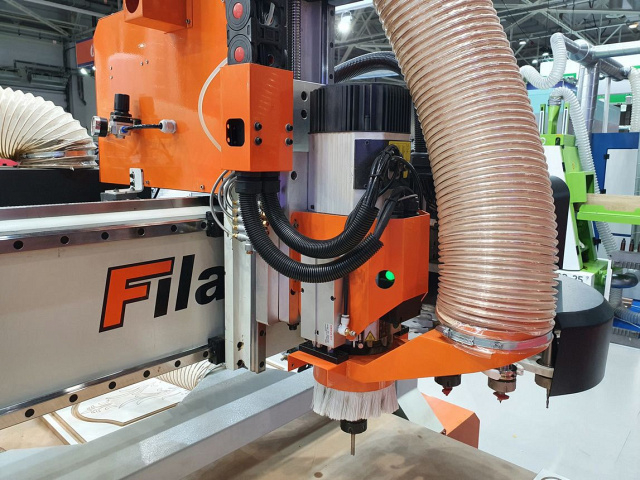

	Аспирационный кожух на электрошпиндель В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.

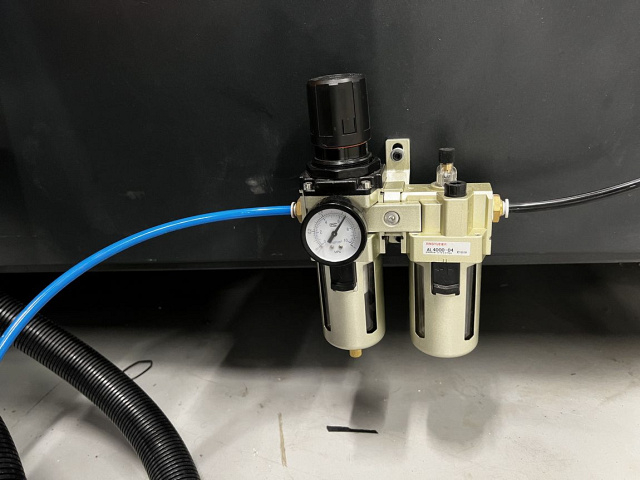

	Узел подготовки сжатого воздуха Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
	Регулируемые опоры площадки Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения.
	Инструментальный патрон и набор цанг Инструментальные патроны ISO30 (ER32) - 8 шт. поставляется в комплекте*. Максимальный диаметр хвостовика инструмента до 20 мм.*Количество и ассортимент цанг в комплекте может быть разным
	Набор фрез и ключей Включает в себя стартовый набор фрез, для настройки станка и первичного запуска. Комплект ключей для обслуживания станка.**Количество и ассортимент фрез и ключей в комплекте может быть разным
	Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные части и выключатели и т.д.

Комплектация Filato Optima 1325 ATV H600

• Модель OPTIMA 1325 ATV H600
• Type Фрезерно-гравировальный станок с чпу
