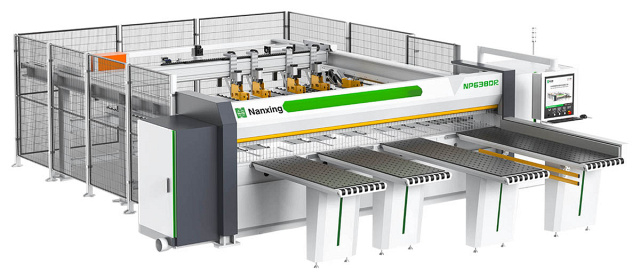

Форматно-раскроечный центр с ЧПУ Nanxing NP638DR
(голосов 0)
Артикул: 10071669np638dr Код товара: 107313
На складе: много
Форматно-раскроечный с ЧПУ NP638DR — оборудование индустриального класса для максимально производительной работы на крупносерийном и массовом производстве до 200 листов в смену.
Два независимых толкателя и 4 захвата на сервоприводе в конструкции модели NP638DR увеличивают производительность раскроя до 40%.
- Передняя загрузка;
- ДхШхВ 7500 мм, 6000 мм, 1820 мм, вес 7150 кг;
- Длина пропила 3800 мм и четыре рабочих стола.
У модели NP638DR широкий набор опций, включая возможность дооснащения:
- двойным толкателем Twin-Pusher + 4 захвата на сервоприводе;
- двойным толкателем Twin-Pusher +6 основных толкателей;
- все 6 захватов - независимы, на сервоприводе.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NP638DR
Подойдет для предприятий, работающих с ДСП, МДФ, ЛДСП, ДВП, фанерой, и AGT-панели.
СХЕМА ОБРАБОТКИ Nanxing NP638DR
 |
Раскрой одного листа |
 |

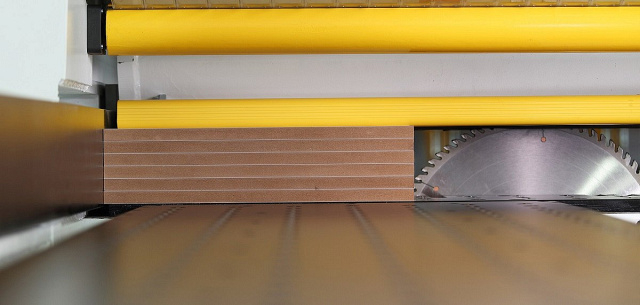

Раскрой пачкой до 5 листов |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NP638DR
 |

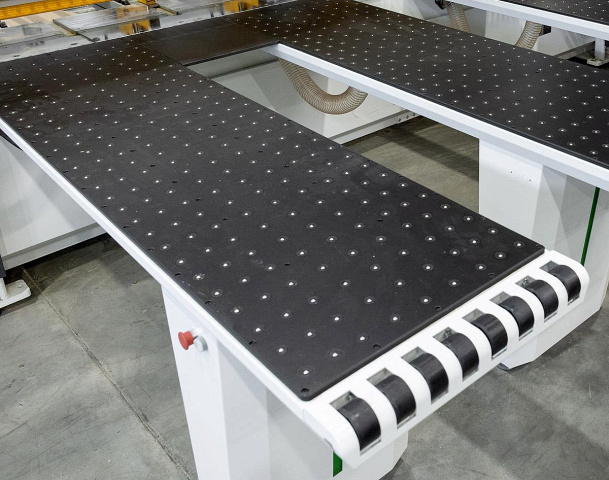

Загрузочные столы с воздушной подушкой Передние столы оборудованы независимой системой воздушного поддува для плавного перемещения материала без повреждения лицевых сторон. Поверхность столов выполнена их жестких, износостойких плит для более длительного срока службы. Каждый стол имеет отдельный подвод сжатого воздуха от вентилятора мощностью 2,2 кВт и производительностью 5,2 м3/мин. Максимальная толщина пачки материала – 7 листов 16 мм. |
 |
Боковой выравниватель Боковой выравниватель интегрирован на пильной каретке. Представляет собой металлическую пластину, которая прижимает пакет материала к базирующей линейке перед циклом раскроя. Не является расходником и не требует регулярного технического обслуживания. |
 |

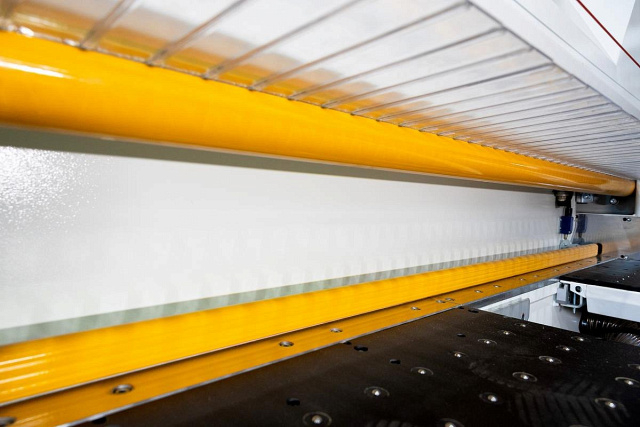

Прижимная балка Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки. Высота раскрытия прижимной балки регулируется автоматически в зависимости от высоты пакета материала, повышая эффективность станка. Параллельность хода обеспечивает система выравнивания, состоящая из зубчатых реек и шестерней, расположенных по торцам прижимной балки. |
 |
Планка безопасности Специальная планка находится на прижимной балке и отключит станок при попадании посторонних предметов в зону пиления и убережет оператора от травм. |
 |

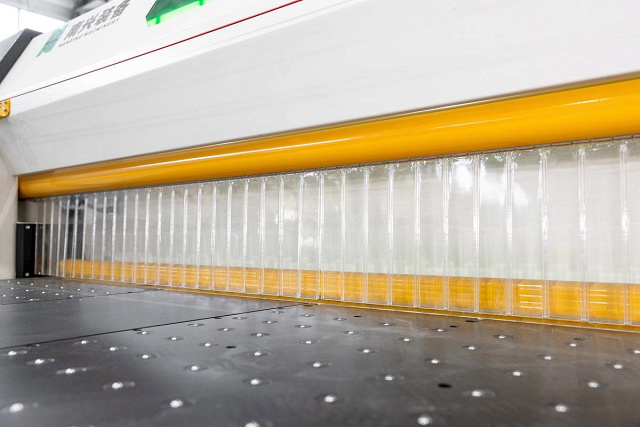

Защитная шторка Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление опилок системой аспирации. |
 |

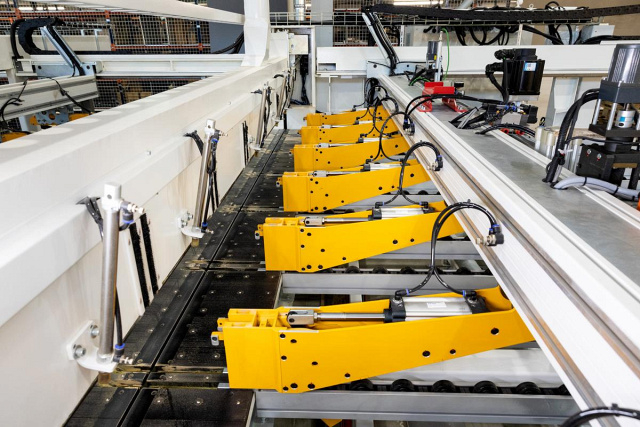

Двойные толкатели 2 крайних двухпальцевых захвата имеют собственную систему привода и могут работать независимо от основного толкателя и 4 шт. сервоприводных захвата, автоматически регулируют положение зажима в соответствии с обработкой, обеспечивают надежное зажатие панели. Применение Twin Pusher позволяет увеличить скорость распила на вторых резах до 30%. Привод основного толкателя - серводвигатель мощностью 2 кВт, позволяющий плавно и быстро перемещать пачку до 7 листов 16мм материала. |
 |

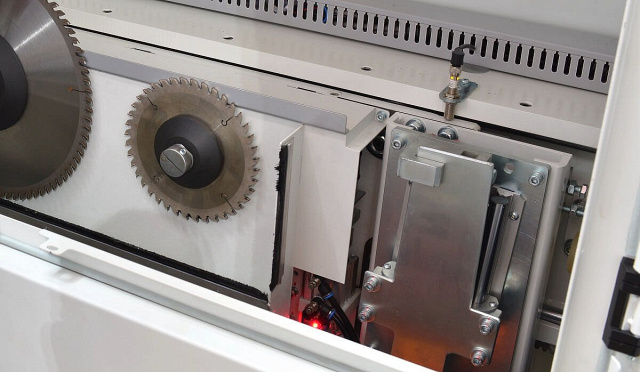

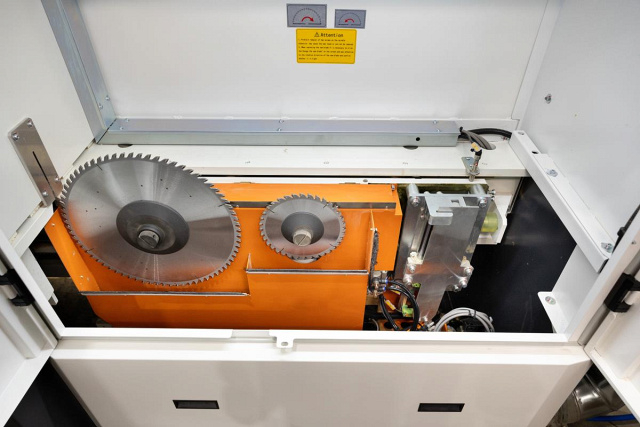

Пильный узел * Пильные диски в комплект не входят. |
 |

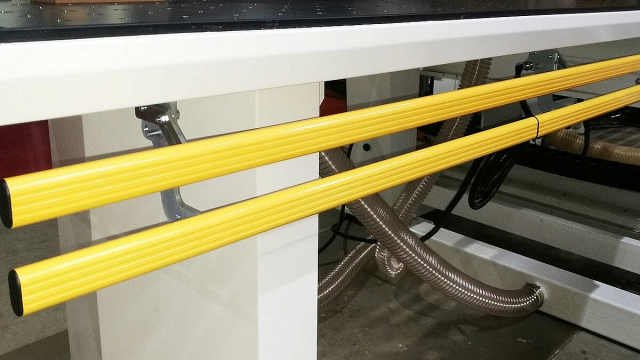

Планка быстрого запуска цикла Под первым загрузочным столом расположена специальная планка, которая позволяет запустить цикл раскроя одним движением, освобождая оператора от необходимости тянуться к пульту управления. |
 |
Аспирационные выходы Патрубки специальной конструкции эффективно удаляют опилки из зоны резания. |
 |

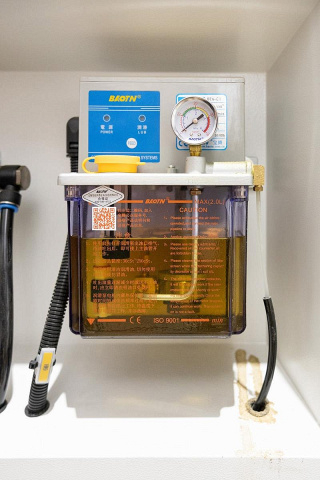

Автоматическая система смазки Автоматическая система смазки обеспечивает подачу масла во все основные узлы, требующие этого, что снижает возможные затраты на ремонт и обслуживание. |
 |

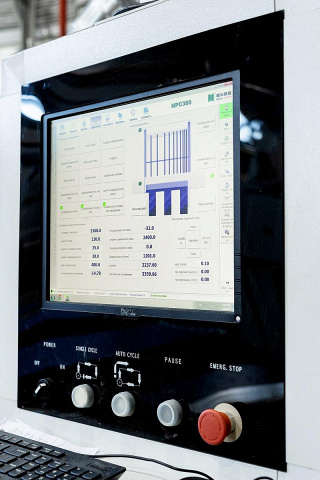

Панель управления Станок работает на базе операционной системы Windows с профессиональным программным обеспечением Nanxing для раскроя. |
 |
Программное обеспечение Nanxing Программное обеспечение станка позволяет создавать и редактировать пользовательские карты раскроя с помощью встроенного оптимизатора. Вы также можете импортировать и редактировать файлы из сторонних оптимизаторов. Стандартная комплектация включает возможность передачи данных через USB-носители или локальную сеть, а также слот для подключения принтера. Система диагностики быстро обнаруживает ошибки и помогает оперативно их устранить. |
 |

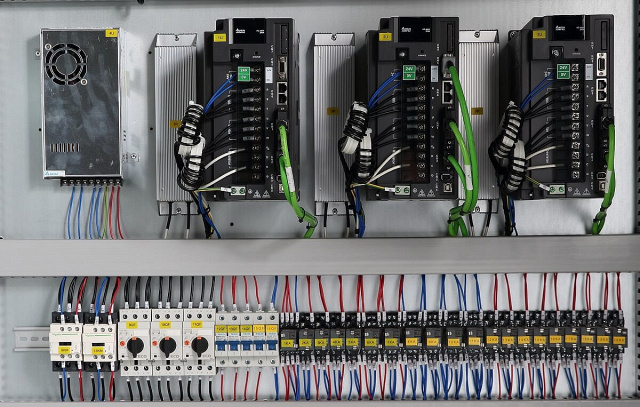

Шкаф управления Электрические комплектующие от надежных производителей с мировым именем обеспечивают стабильную работу станка. |
 |
Станина При проектировании конструкций используются самые современные методы компьютерного моделирования, позволяющие точно рассчитать нагрузку на станину в процессе работы. Такой метод позволяет инженерам заложить в конструкцию как минимум двукратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включая отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ. |
 |
Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования. |
 |
Контроль качества Завод Nanxing — один из немногих заводов в Китае, который имеет собственную лабораторию для контроля качества выпускаемого оборудования. Лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
Технические характеристики Nanxing NP638DR
| Характеристика | Значение |
|---|---|
| ЦЕНА | 7 479 773 ₽ |
| Длина пропила, мм | 3800 |
| Макс. размер обрабатываемого материала, мм | 3800 x 3800 |
| Вылет основной пилы, мм | 100 |
| Подача, м/мин | 120 |
| Холостой ход, м/мин | 120 |
| Мощность серводвигателя подачи пильной каретки, кВт | 2 |
| Диаметр пилы, мм | 400 |
| Посадочный диаметр, мм | 60 |
| Скорость вращения, об/мин | 3910 |
| Мощность двигателя, кВт | 22 |
| Диаметр пилы, мм | 200 |
| Посадочный диаметр, мм | 45 |
| Скорость вращения, об/мин | 4300 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 9 |
| Тип загрузки | передняя |
| Общая мощность, кВт | 32,25 |
| Потребление воздуха, л/мин | 180 |
| Длина рабочего стола, мм | 4 x 2200 |
| Боковой выравниватель | интегрирован в пильную каретку |
| Макс. скорость толкателя, м/мин | 85 |
| Мощность серводвигателя подачи толкателя, кВт | 2 |
| Диаметр воздуховодов, мм | 3 x 150, 1 x 100 |
| Давление в пневмосистеме, МПа | 0,6 |
| Длина, мм | 7500 |
| Ширина, мм | 6000 |
| Высота, мм | 1820 |
| Вес, кг | 7150 |
