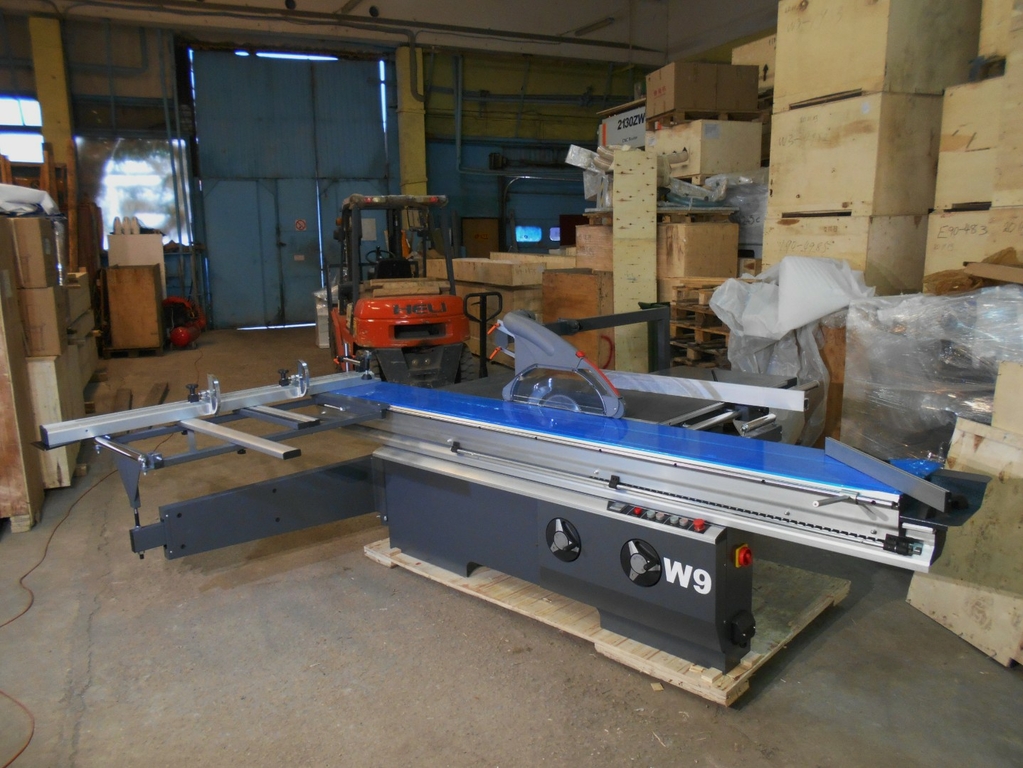

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы мод. W 9

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства.  Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

• алюминиевая роликовая каретка длиной 3200 мм
• ширина каретки 410 мм
• независимые мощные двигатели на основную и подрезную пилу
• поворотная штанга защиты пилы
• наружная регулировка подрезного устройства
• надёжные роликовые направляющие каретки
• пилы в комплектации станка
• наклон пильного узла до 45⁰ с цифровой индикацией

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
Направляющие ролики обеспечивают легкое и точное перемещение каретки.
Данная конструкция практически не требует ухода в процессе эксплуатации.

Технические характеристики

Параметры	Значения
Макс. длина реза, мм	3200
Размеры основного стола, мм	1130х660
Размер подвижной каретки, мм	3150х360
Угол наклона пилы, град.	0-45
Диаметр основной пилы, мм	300 х 30
Диаметр подрезной пилы, мм	120 х 20
Макс. высота реза, мм	80
Макс. высота реза пилой 300 мм, 45 град.	55
Диаметр патрубков аспирации сети, мм	80,100
Частота вращения основной пилы, об./мин.	4000, 5000
Частота вращения подрезной пилы, об./мин.	9000
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1.1
Габариты, мм	3400х3500х1400
Транспортные габариты, м	2,21х1,25х0,95 3,4х0,45х0,3
Масса, кг	920
Масса станка в упаковке, кг.	1060

Технические характеристики

Надежная роликовая каретка

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Линейка для большего удобства оснащена откидными упорами и линзами.

Централизованная система смазки

Смазка узлов основной и подрезной пилы производится централизовано с одного устройства смазки с ручным приводом.

Кожух защиты пилы установлен на поворотной штанге. В стандартную комплектацию станка входит кожух защиты пилы с металлическим кронштейном.

Кожух защиты пилы

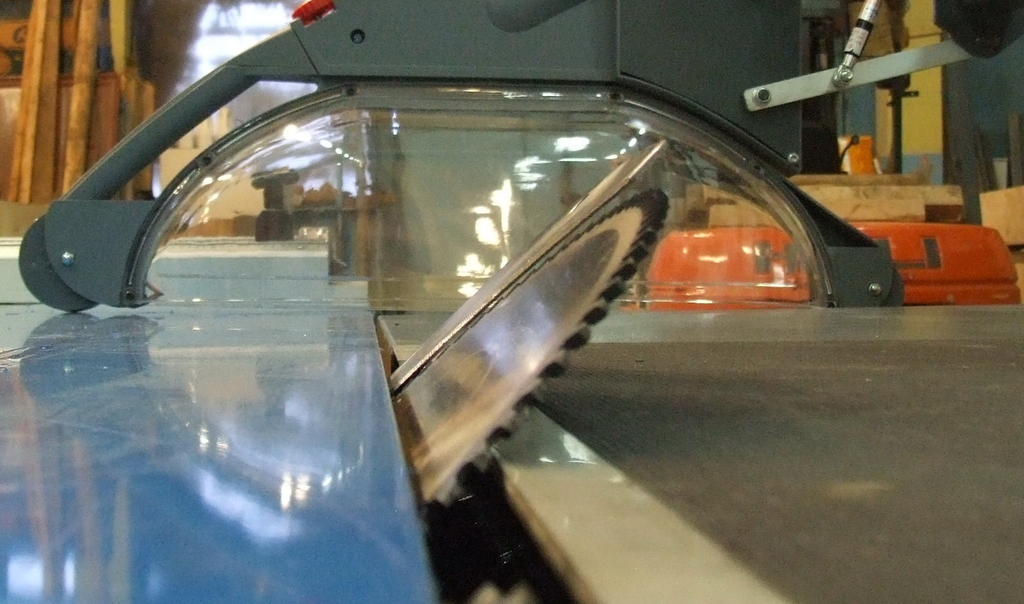

Имеет наклон пильного узла до 45 градусов.

Электродвигатели

Мощные приводы основной и подрезной пил 5,5кВт и 1,1 кВт.

Пильный узел

Удобный доступ к пилам при обслуживании

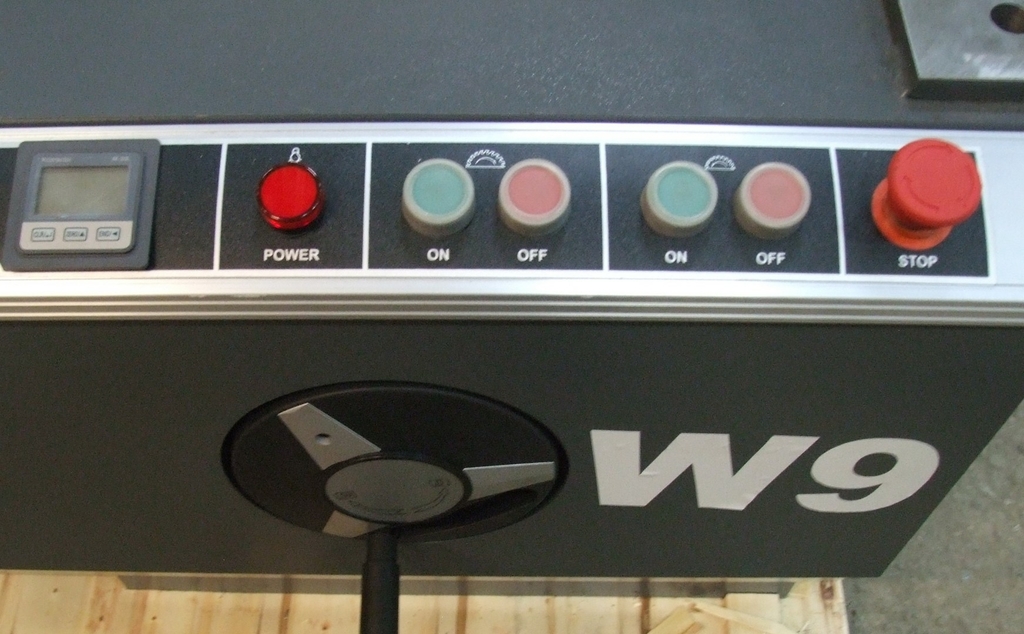

Панель управления проста и лаконична.

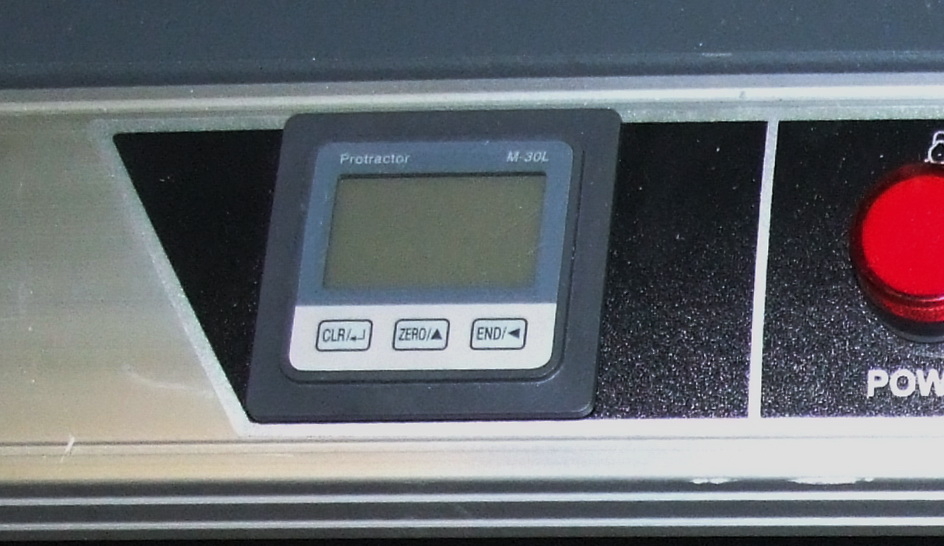

ЖК-экран с индикацией угла наклона.

Удобная настройка подрезной пилы на боковой стенке станка.

Для обеспечения безопасности работы в комплект станка входит пластиковый доталкиватель с крепежом на корпусе продольной упорной линейки.

Удобный и надежный фиксатор с 45 точками фиксации каретки.

Дополнительная роликовая опора для подачи заготовки.
