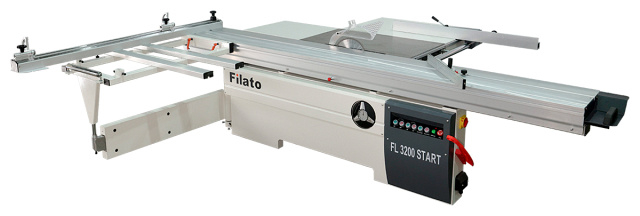

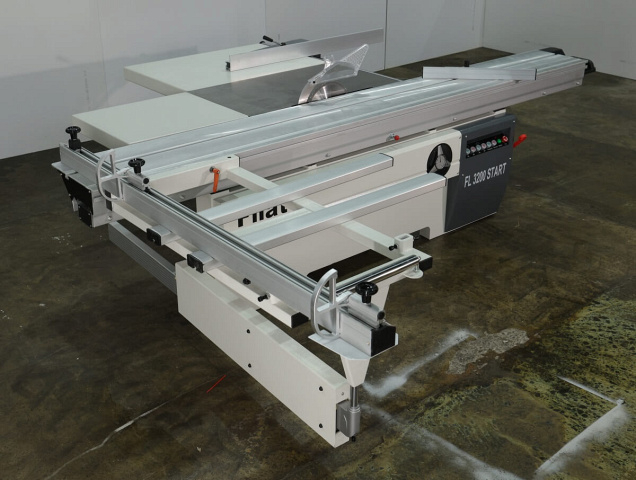

Форматно-раскроечный станок Filato 3200 COMFORT
Форматно-раскроечные станки Filato 3200 предназначены для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из Tмассивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato 3200 COMFORT
Форматно-раскроечные станки Filato 3200 используются на предприятиях и в цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Filato 3200 COMFORT
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato 3200 COMFORT
 |

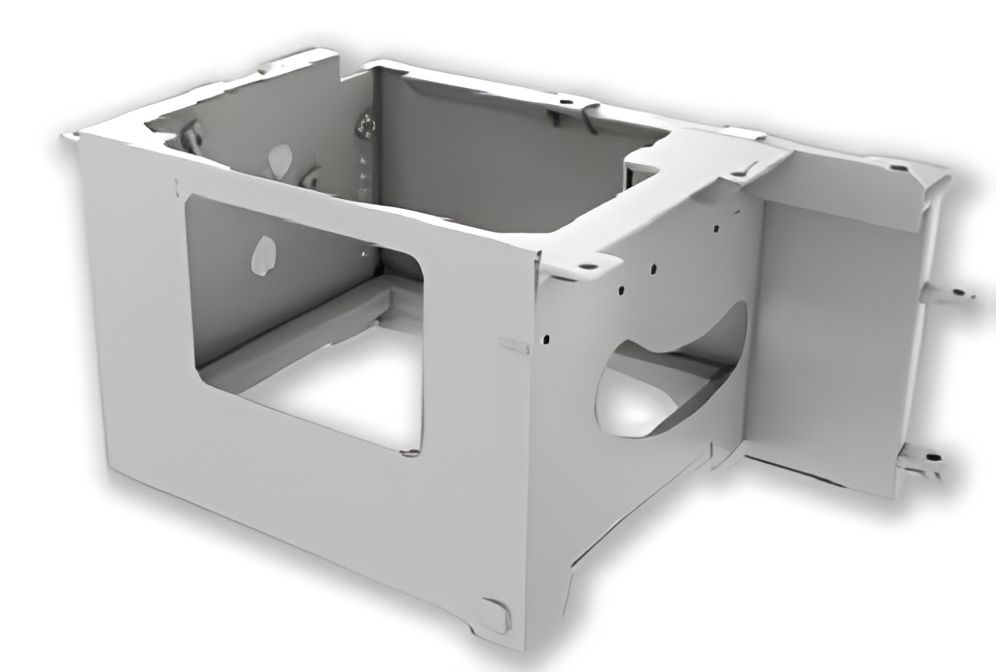

Станина Станина имеет цельносварную конструкцию. После сварки станина прошла полный цикл термической обработки для снятия внутренних напряжений, что обеспечивает повышение прочности, стабильность геометрии и исключает деформацию в процессе эксплуатации. |
 |

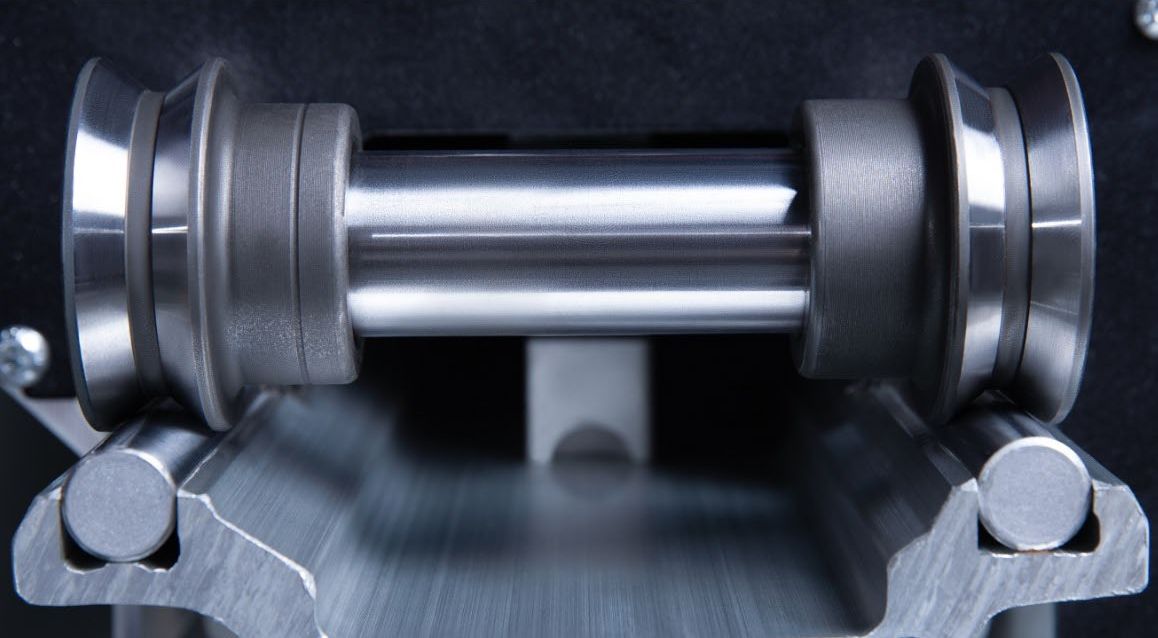

Роликовая каретка Гарантирует плавный ход каретки при различных нагрузках. В наши дни этот тип каретки считается самым надёжным и долговечным, требующим минимального технического обслуживания. |
.jpg) |

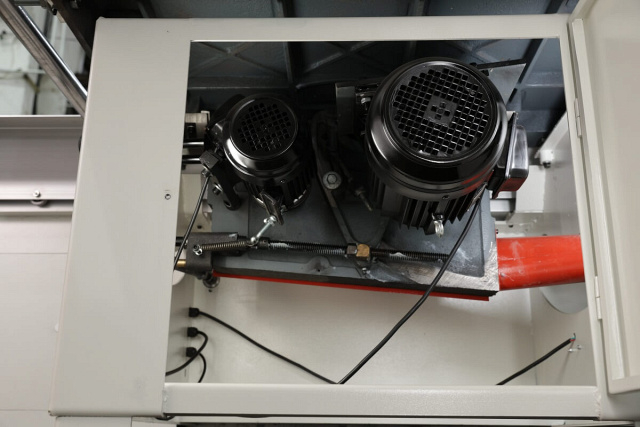

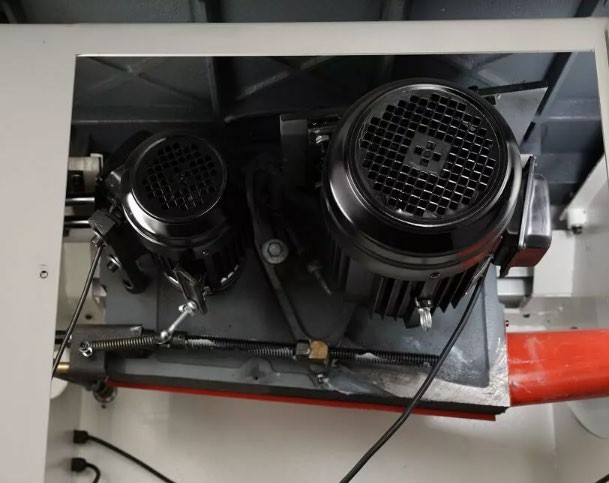

Литой пильный узел Пильный узел выполнен в литом корпусе из высокопрочного чугуна, такая конструкция придаёт узлу повышенную жёсткость, снижает уровень вибраций и повышает эксплуатационную надёжность станка. КомплектацияSTART: двигатель главной пилы - 4 кВт, подрезной - 0,75 кВт. КомплектацияCOMFORT: двигатель главной пилы - 5,5 кВт, подрезной - 1,1 кВт. |
.jpg) |

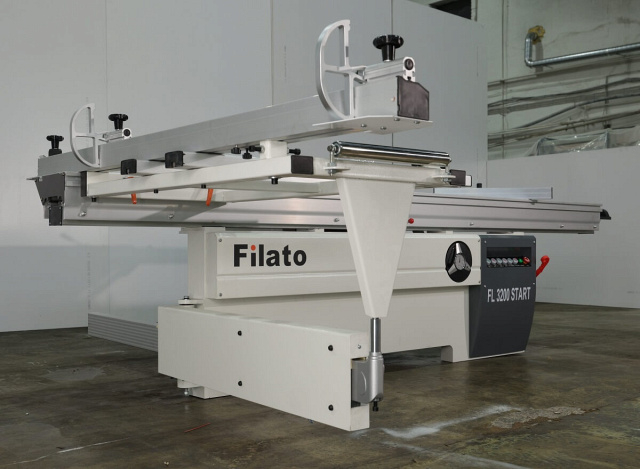

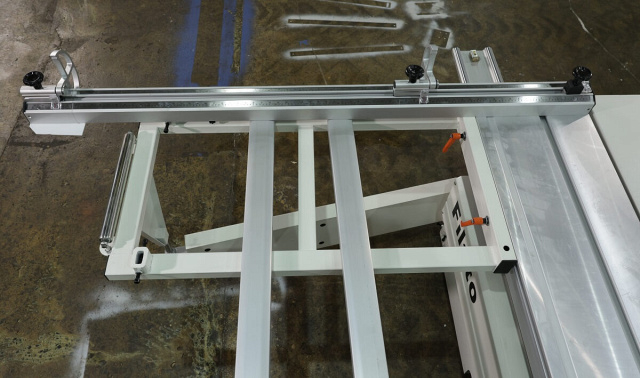

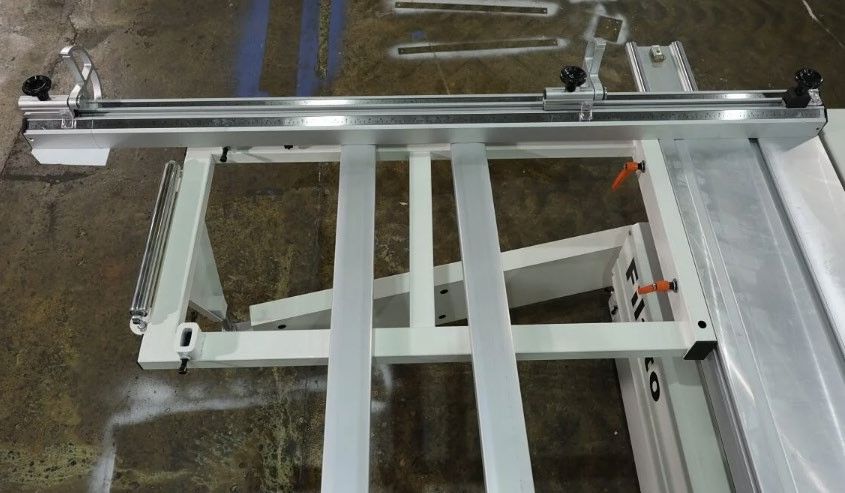

Поперечная линейка и расширительный стол Поперечная линейка выполнена из алюминиевого профиля большого сечения, что обеспечивает высокую жесткость и устойчивость к износу. Стол с закатным роликом, для удобства загрузки и выгрузки листа. |
.jpg) |

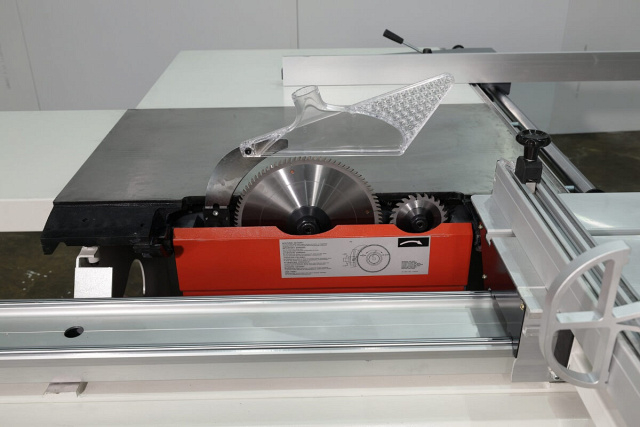

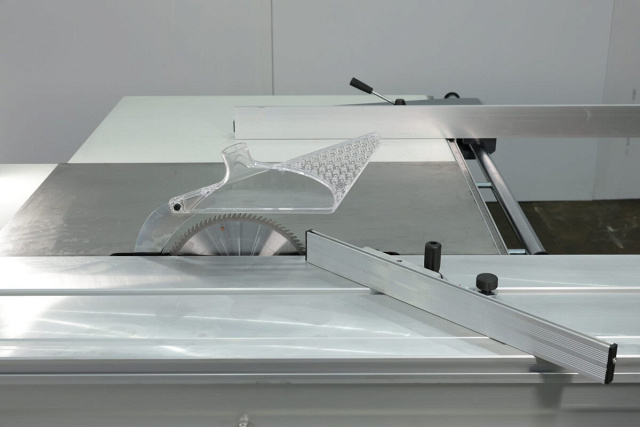

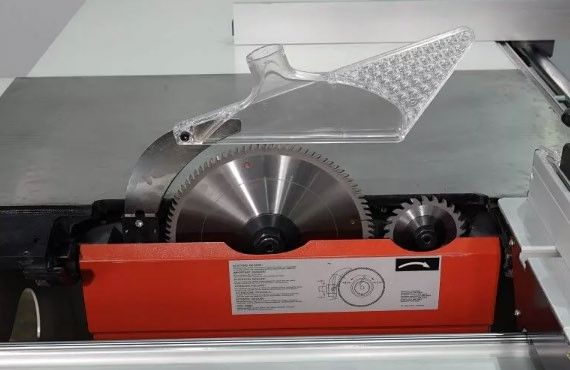

Аспирационный кожух Устанавливается на расклинивающем ноже. При начале процесса пиления и входе пилы в заготовку образующаяся пыль направляется непосредственно в защитный кожух. |
.jpg) |

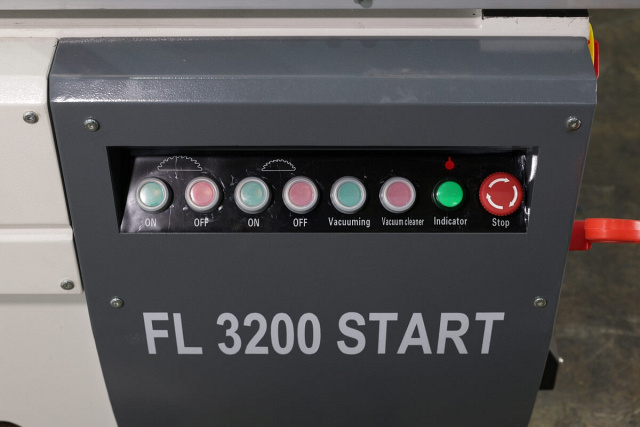

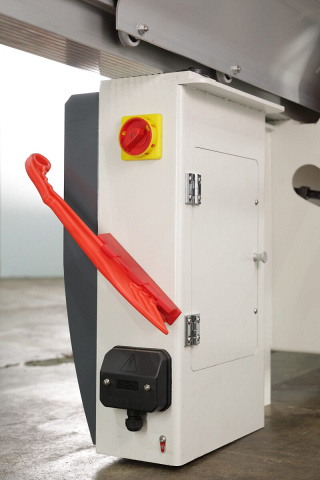

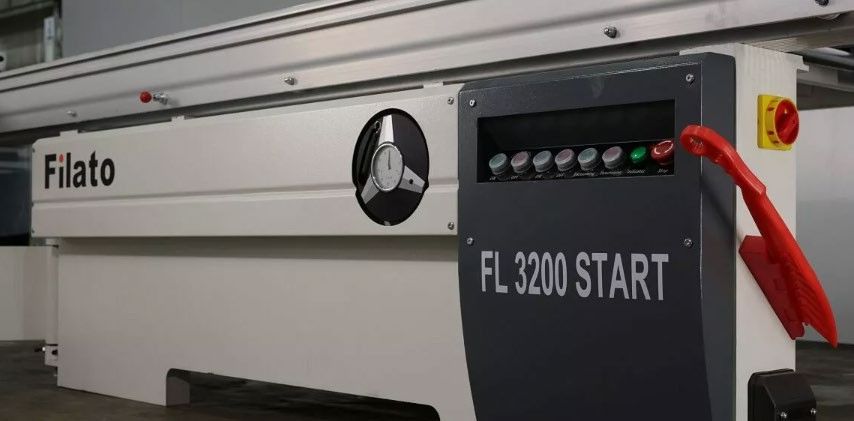

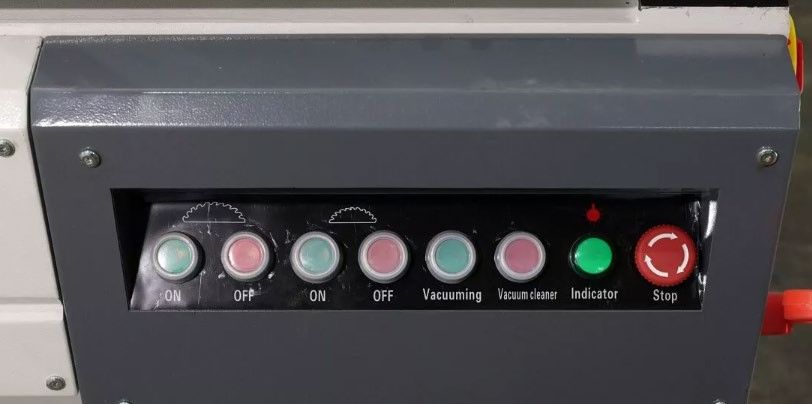

Пульт управления Пульт управления станком позволяет оператору быстро включить / выключить приводы пил. Имеет индикацию питания станка и кнопку аварийной остановки. Предусмотрено подключение системы аспирации с возможностью управления включением и отключением непосредственно с пульта. |
.jpg) |

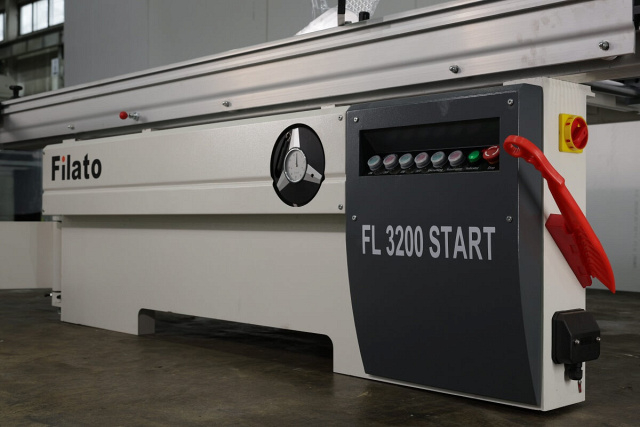

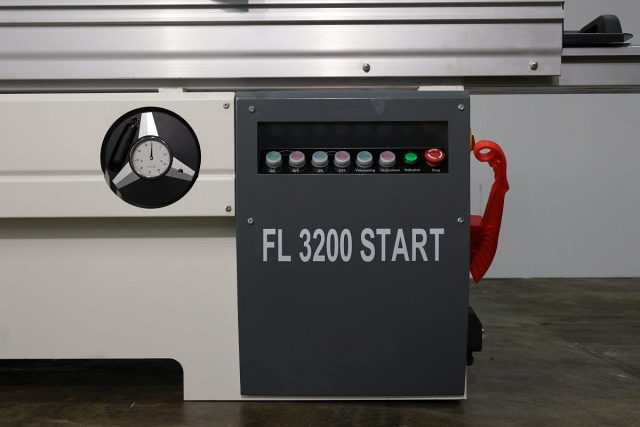

Регулировка наклона пильного узла Угол наклона регулируется при помощи маховика с отображением угла на часовом механизме на самом маховике. В комплектации 3200 COMFORT установлен цифровой индикатор отображения угла пильного узла на панели управления. |
 |

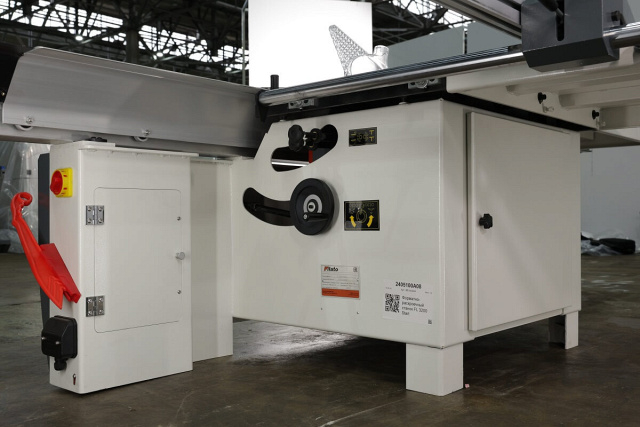

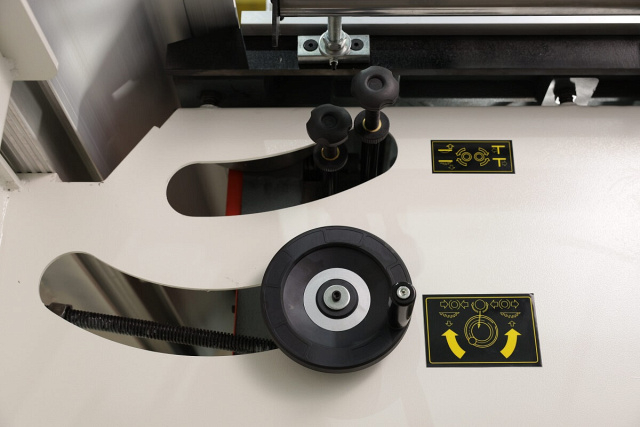

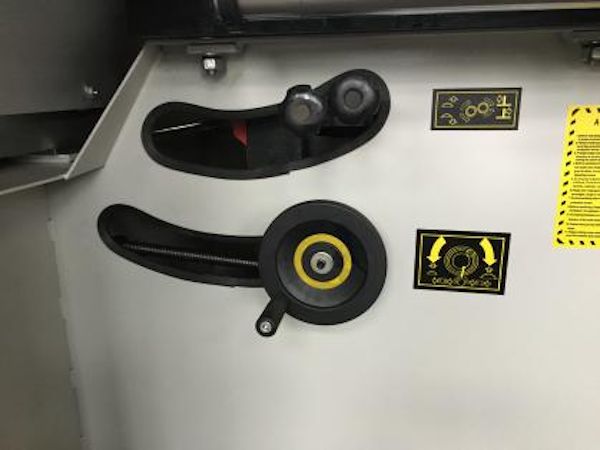

Настройка пил Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте. |
.jpg) |

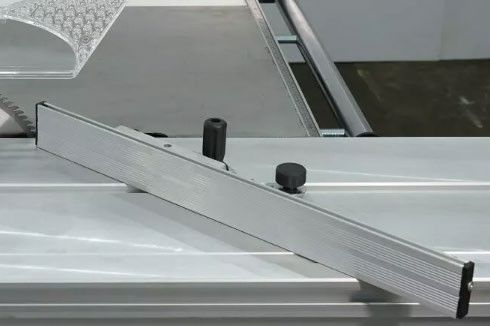

Упор для угловых резов В комплекте со станком поставляется упор для угловых резов. |
.jpg) |

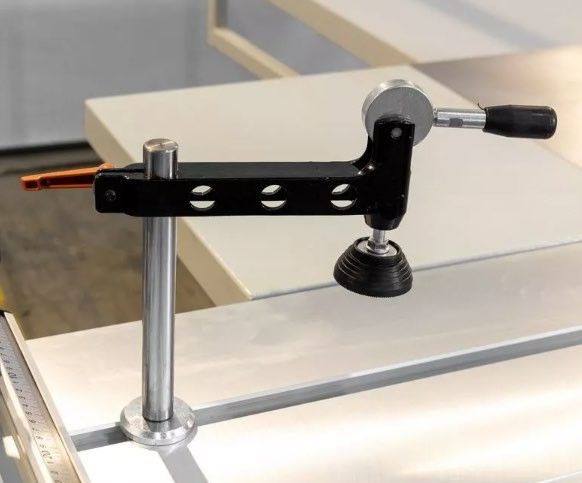

Эксцентриковый прижим и дополнительный упор Входят в комлпект и обеспечивают удобство базирования заготовок |
.jpg) |

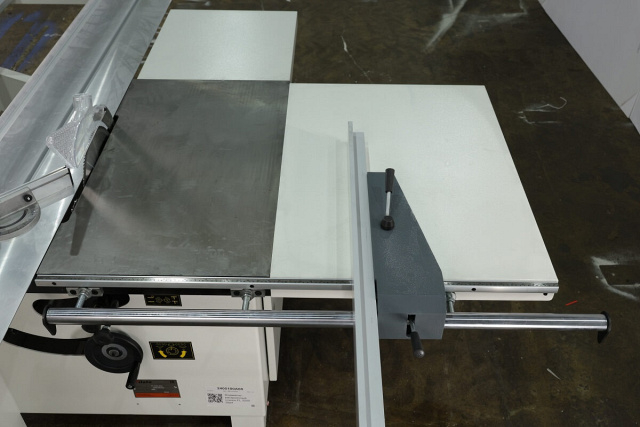

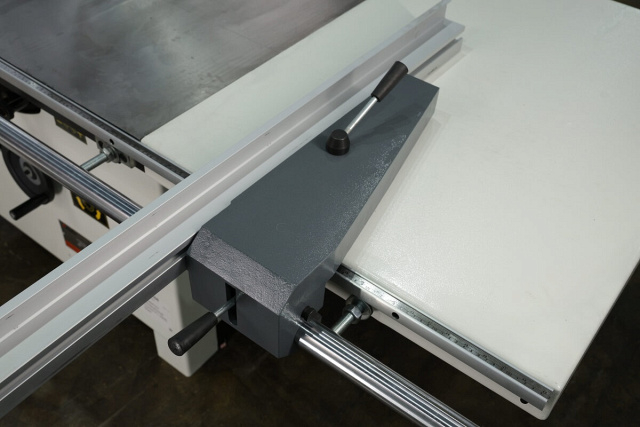

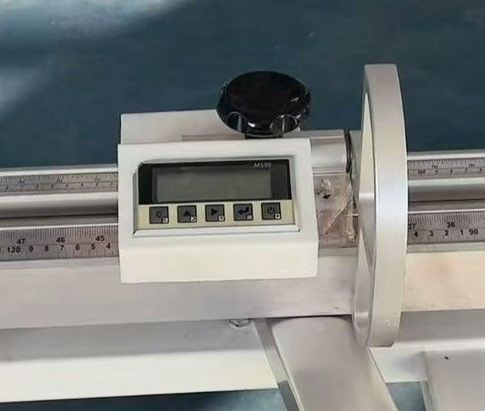

Параллельный упор и поперечный упор (3200 COMFORT) Оснащены средствами цифровой индикации, что обеспечивает высокоточное позиционирование и настройку размеров при раскрое плитных материалов на станке 3200 COMFORT. |
КОМПЛЕКТАЦИЯ Filato 3200 COMFORT
Дополнительная
 |

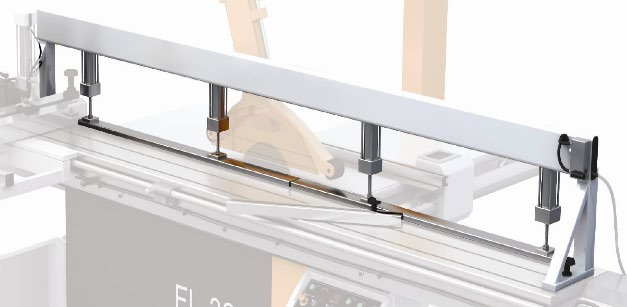

Пневматическая прижимная балка Обеспечивает точный раскрой крупноформатных листов, а также исключение возможных дефектов- сколов и отклонения от размеров. |
 |

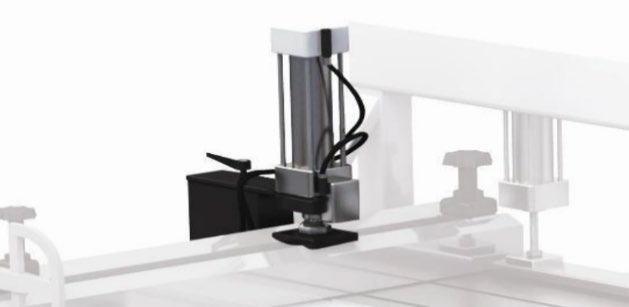

Пневматический прижим Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали. |
 |

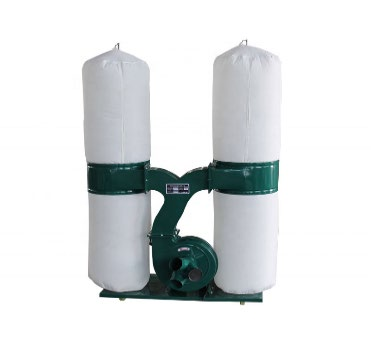

Аспирация Применяется на форматно-раскроечном станке для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду ДИАМЕТР ВОЗДУХОВОДОВ: 1 х 100 мм; 1 х 60 мм. |
Технические характеристики Filato 3200 COMFORT
| Характеристика | Значение |
|---|---|
| ЦЕНА | 403 263 ₽ |
| Диаметр пилы, мм | 305 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 4000 / 6000 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 20 |
| Скорость вращения, об/мин | 7000 |
| Мощность двигателя, кВт | 1,1 |
| Длина пропила, мм | 3200 |
| Вылет пилы, мм | 80 |
| Размеры подвижной каретки, мм | 3200 х 375 |
| Размеры основного стола (длина х ширина), мм | 1250 х 730 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1200 |
| Угол наклона пильного узла, ° | 0 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 100 / 60 |
| Общая установленная мощность, кВт | 6,6 |
| Электронная индикация наклона пилы | есть |
| Электронная индикация на упорах | есть |
| Электроподъем основной пилы | нет |
| Длина, мм | 3300 |
| Ширина, мм | 3150 |
| Высота, мм | 900 |
| Вес, кг | 640 |
| Длина, мм | 2300 |
| Ширина, мм | 1100 |
| Высота, мм | 1050 |
| Длина, мм | 3500 |
| Ширина, мм | 550 |
| Высота, мм | 350 |
