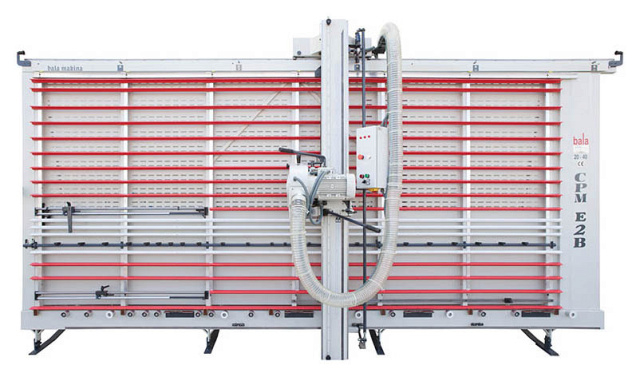

Форматно-раскроечный станок Bala Makina CPME 2B 20x40
Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т. д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Большие габариты детали и экономия площадей Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4100 х 2000 мм. Опционально: возможно изготовление станка с длиной распила до 6 м. |

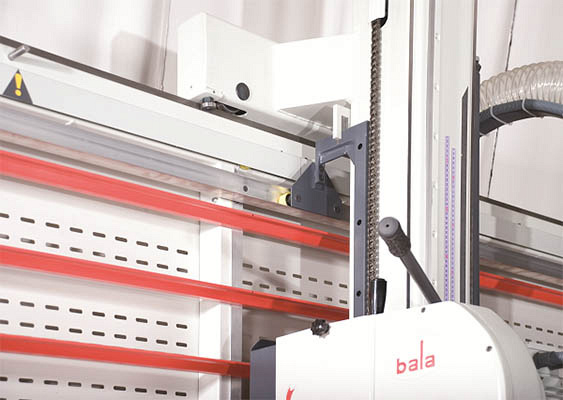

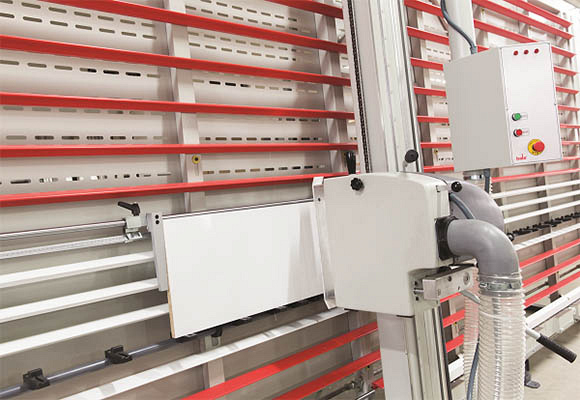

 | Двухшпиндельный пильный узел Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления. |
 | Высокая точность раскроя Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1). |

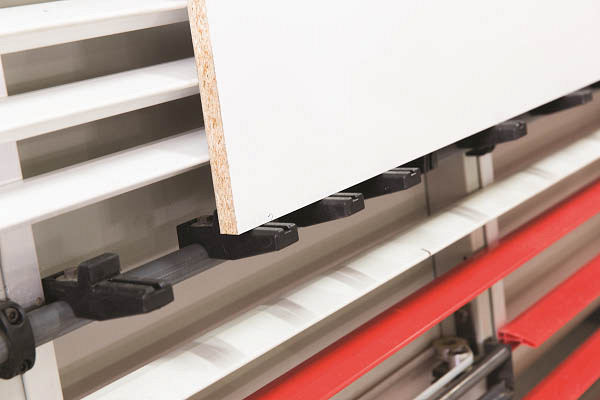

 | Упор для малогабаритных деталей Для базирования небольших деталей в станке предусмотрен промежуточный упор. |

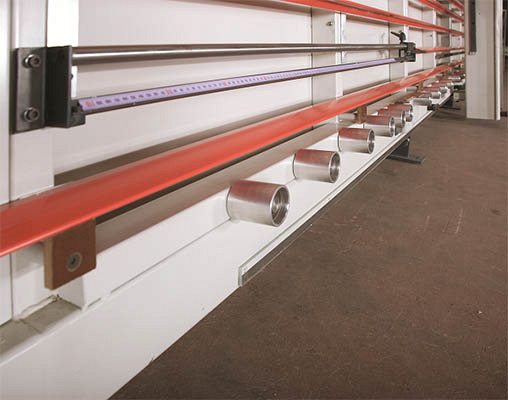

 | Закатные ролики Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью. |
 | Высокая производительность Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную. |

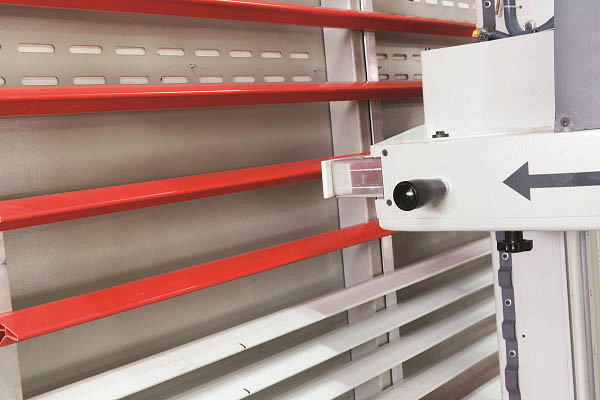

 | Защита от повреждения направляющих Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое. |

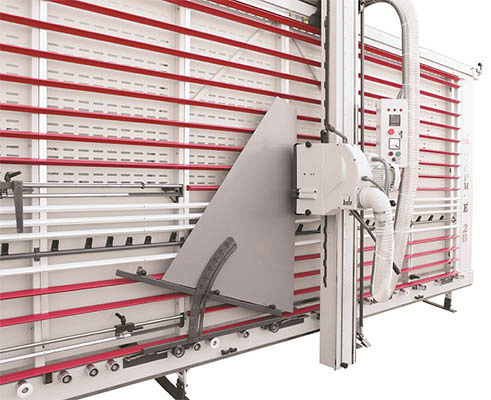

 | Упор для угловых резов Опциональновозможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически. |
 | Электронные дисплеи указания размеров Опциональновозможно установить блоки цифровой индикации размера по горизонтали и вертикали. |
| Особенность станка – наличие двух шпинделей Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки. | |
| Станок оборудован автоматической рамой Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке. | |
| Вертикальная компоновка Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система ЧПУ | нет |
| Частота вращения пилы, об/мин | 5800 |
| Частота вращения фрезы, об/мин | 5800 |
| Дисковая пила | Ø 230 x 30 x 2,8 Z62 |
| Дисковая фреза (со сменными ножами) | Ø 200 x 30 Z10, угол профиля 90°; 135°; 180° |
| Длина раскроя, мм | 4000 |
| Вылет пилы, мм | 25 |
| Макс. ширина раскроя, мм | 2000 |
| Давление в пневмосистеме, Бар | 6 |
| Аспирация | встроенная |
| Нижние упоры | металлические ролики |
| Перемещение пильной головы | ручное |
| Мощность двигателя, кВт | 3 |
| Пневмозахваты | нет |
| Рама для предотвращения пропила направляющих | передвигается автоматически |
| Электронный дисплей указания размеров | нет |
| Длина, мм | 5000 |
| Ширина, мм | 2980 |
| Высота, мм | 1150 |
| Длина, мм | 5000 |
| Ширина, мм | 2450 |
| Высота, мм | 1400 |
| Вес, кг | 665 |
