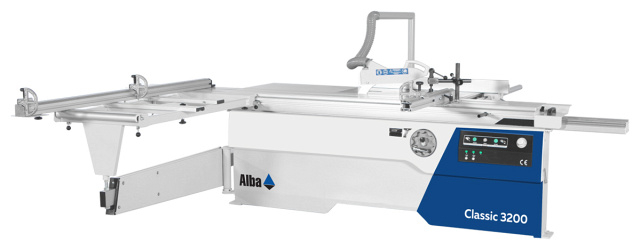

Форматно-раскроечный станок Alba Classic 3200
Форматно-раскроечный станок Alba Classic 3200 предназначен для продольного, поперечного и углового раскроя облицованных и ламинированных плитных материалов (МДФ, ДВП, ДСтП и клееных щитов, фанеры) с предварительной подрезкой нижней пласти для исключения сколов, а также заготовок из массива древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Форматно-раскроечный станок Alba Classic 3200 используется на предприятиях и цехах по производству корпусной и мягкой мебели, деревообрабатывающих предприятиях по производству столярно-строительных изделий, клееных щитов, фанеры и др.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ:
 |
Раскрой одного листа |
 |
Раскрой листа под наклоном |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

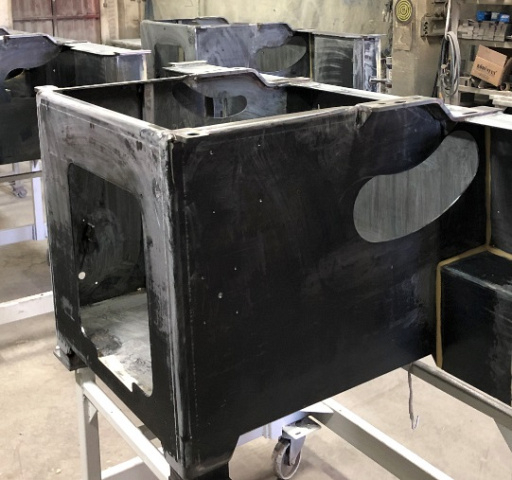

Массивная станина промышленного станка Станина сварная образуют пространственную геометрию с ребрами жесткости. Такая система обладает большой сопротивляемостью к нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимального исключения вибраций в станине используется листовая сталь толщиной 6 мм в её конструкции. Обязательной операцией в изготовлении станины является отжиг для снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной покраской. Станина обеспечивает стабильность в работе и долговечность станка. |
 |
Шариковая каретка Каретка состоит из многокамерного алюминиевого профиля высокого качества. Перемещение каретки осуществляется по 8 направляющим с двух сторон, обеспечивая долговечность и плавность работы пильной каретки. Базовая система блокировки с 4 точек. |
 |

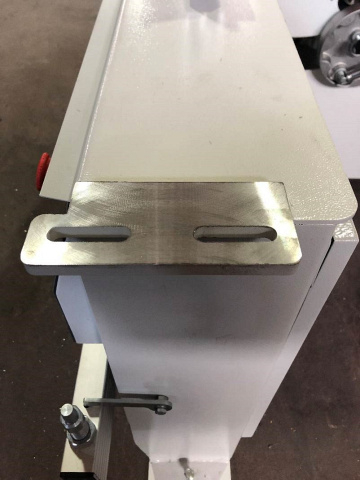

Способ крепления каретки Широкие опорные поверхности, обработанные за один установ на станках с ЧПУ, позволяют легко установить на них каретку. Данная конструкция не требует настройки в горизонтальной плоскости, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
 |

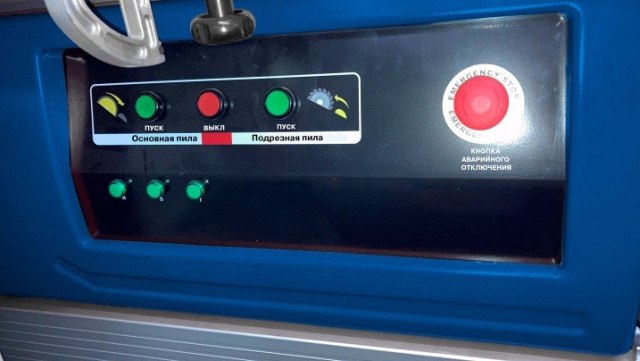

Пульт управления Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе. |
 |

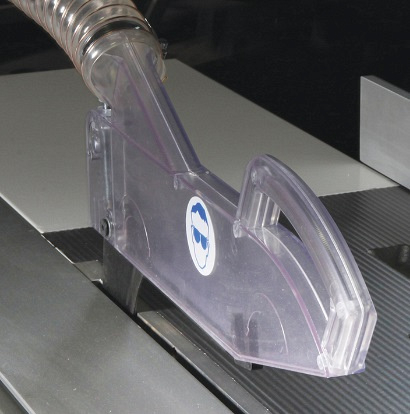

Защитный кожух Кожух пилы обеспечивает качественное пылеудаление, а также гарантирует полную защиту оператора. |
 |
Регулировка наклона пильного узла Механический рычаг ручной регулировки и индикатор градусов для перемещения на 45 - 90°. |
 |
Линейка с механизмом возможности резов под углом В стандартную комплектацию станка включена угловая линейка, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое. Эксцентриковый прижим для прижатия обрабатываемого материала. |
 |

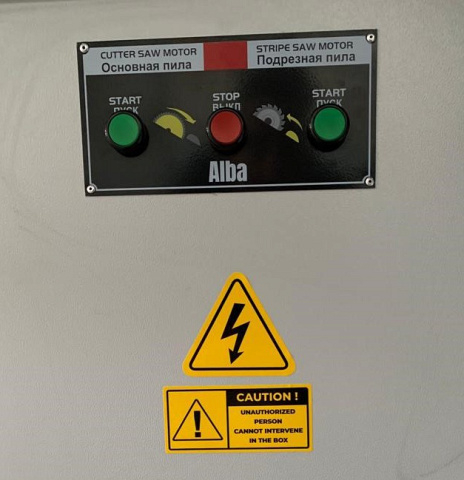

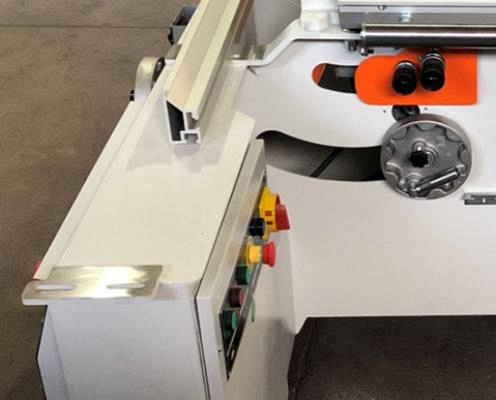

Задняя панель управления станком и регулировки пильной каретки Пульт управления станка позволяет оператору быстро включить / выключить двигатели основной и подрезной пилы. Также на панели расположена кнопка аварийной остановки станка, индикаторы при открытом кожухе. Регулировка подрезной пилы, регулировка подъема и опускания пильного узла. |
 |

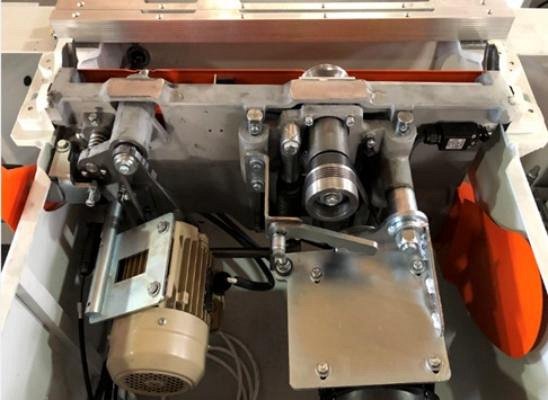

Конструкция пильного узла Разработана с применением современных систем трехмерного моделирования. Сам пильный узел монолитный, отлит из виброустойчивого серого чугуна без применения сварных швов. Такая технология производства применяется всеми ведущими мировыми производителями форматно-раскроечных станков. |
 |
Электрошкаф Электронные компоненты используются компании Schneider. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр пилы, мм | 300 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 3700 / 5100 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 20 |
| Скорость вращения, об/мин | 7250 |
| Мощность двигателя, кВт | 0,75 |
| Длина пропила, мм | 3200 |
| Вылет пилы, мм | 78 |
| Размеры подвижной каретки, мм | 3200 х 365 |
| Размеры основного стола (длина х ширина), мм | 950 х 600 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1300 |
| Высота пропила, мм | 78 с диском 300 мм |
| Угол наклона пильного узла, ° | 0 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 120 |
| Общая установленная мощность, кВт | 6,25 |
| Электронная индикация наклона пилы | нет |
| Электронная индикация на упорах | нет |
| Электроподъем основной пилы | нет |
| Вес, кг | 900 |
