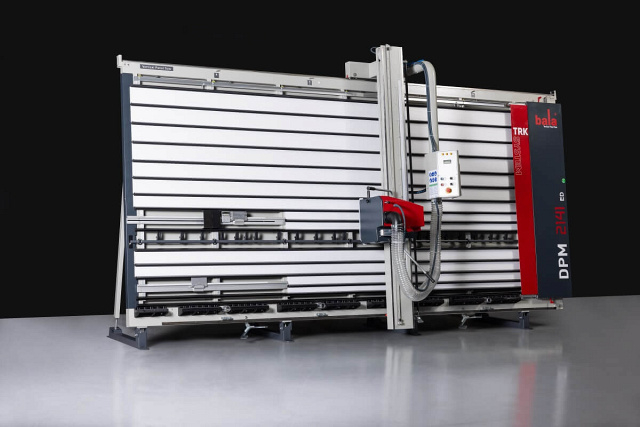

Форматно-раскроечные станки Bala Makina DPM ED 21х41
Предназначен для раскроя облицованных шпоном ДСП и МДФ, облицованной меламином ДСП, пластика, акрила, щитов из массива древесины, полимеров, ПВХ, OSB, комбинированных материалов и т.д. Станок оснащен подрезной пилой для исключения сколов на нижней части облицованных панелей.
ОБЛАСТЬ ПРИМЕНЕНИЯ Bala Makina DPM ED 21 41
Предприятия и цеха по производству столярно-строительных изделий, корпусной мебели, а также торговые точки, оказывающие услуги распила материалов.
Выдвижная конструкция подрезной пилы позволяет быстро, точно и без сколов раскраивать облицованные плитные материалы и заметно облегчает работу оператора, при необходимости пила может быть отключена. Станок оборудован автоматической рамой для ухода направляющих от пропила, системой аспирации и роликами для облегчения подачи материала, что позволяет увеличить производительность оборудования.

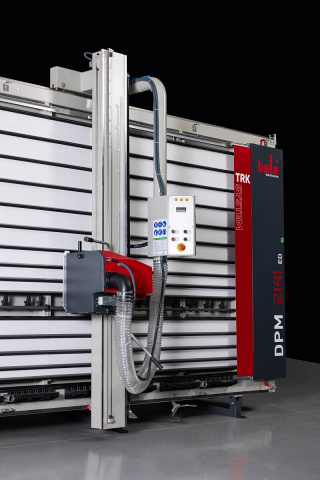

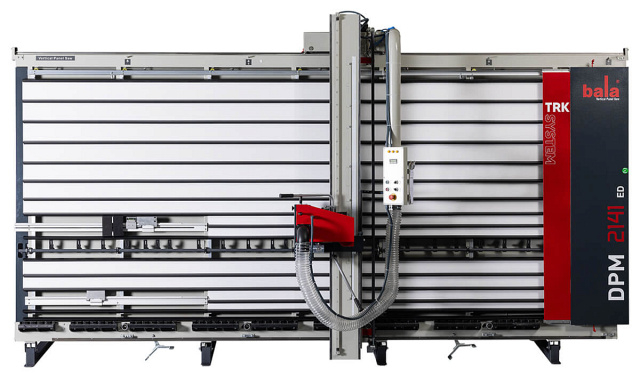

Вертикальная компоновка дает возможность выдерживать точную геометрию пропила, благодаря перемещению пильного узла вместо перемещения заготовки.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Bala Makina DPM ED 21 41
 |

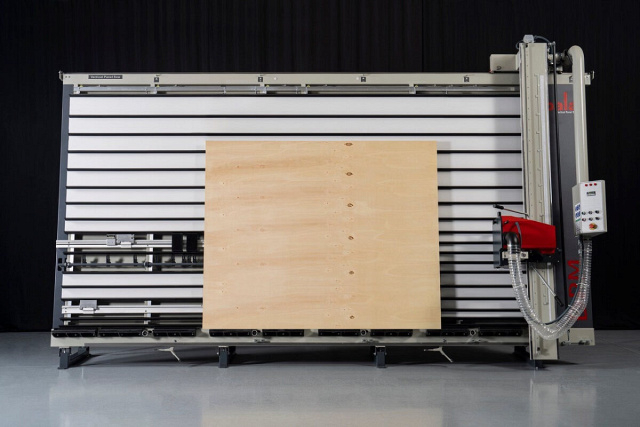

Большие габариты детали и экономия площадей Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4100 х 2220 мм (2100 мм – с подрезной пилой). Опционально:возможно изготовление станка с длиной распила до 6 м. |
 |

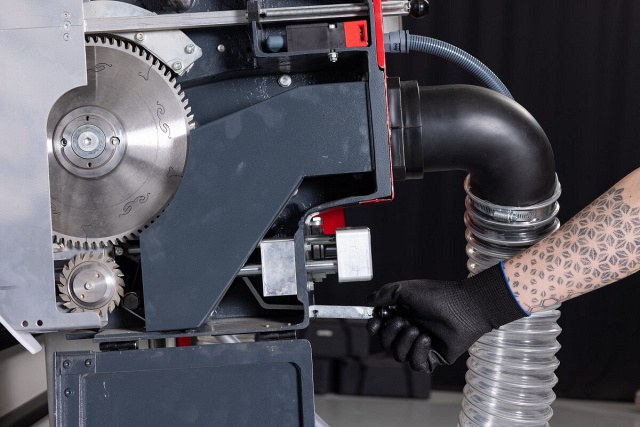

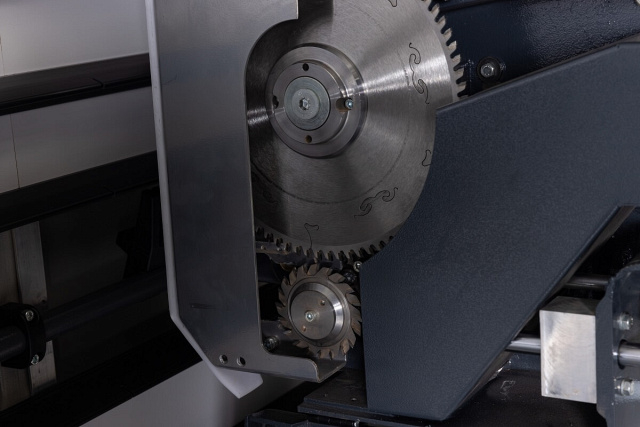

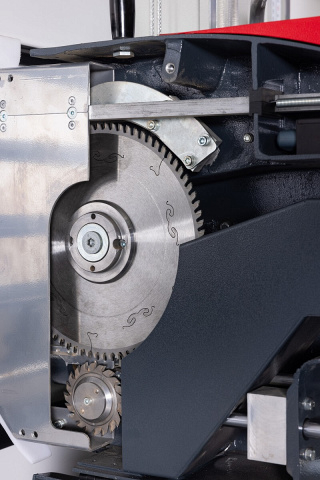

Основная и подрезная пилы Обеспечивают качественный рез ламинированных плит. Конструкция пильного узла позволяет отключать и выводить подрезную пилу из зоны обработки если это необходимо. |
 |
Высокая точность раскроя Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1). |
 |

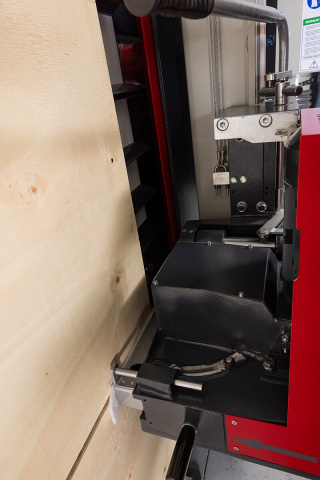

Упор для малогабаритных деталей Для базирования небольших деталей в станке предусмотрен промежуточный упор. |
 |
Закатные ролики Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью. |
 |
Высокая производительность Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную. |
 |
Защита от повреждения направляющих Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое. |
 |

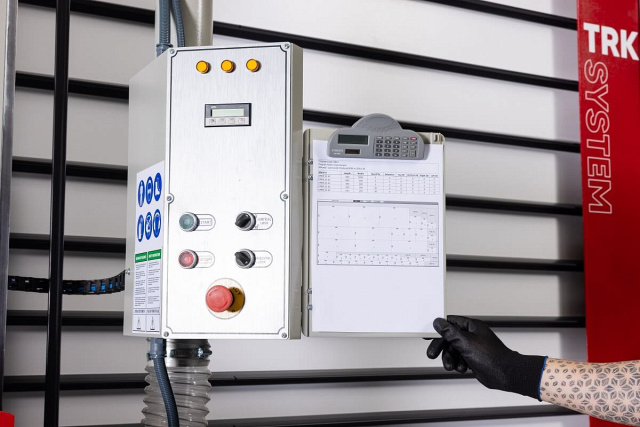

Электронные дисплеи указания размеров в базовой комплектации В базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора». |
 |
Система пневматической фиксации в базовой комплектации Фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления. |
 |
Упор для угловых резов Опциональновозможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически в пределах ±55°. |
Технические характеристики Bala Makina DPM ED 21 41
| Характеристика | Значение |
|---|---|
| Система ЧПУ | нет |
| Длина раскроя, мм | 4100 (до 6 м - опция) |
| Вылет пилы, мм | 60 |
| Макс. ширина раскроя без подрезной пилы, мм | 2220 |
| Макс. ширина раскроя с подрезной пилой, мм | 2100 (возможно увеличение) |
| Дисковая пила основная, мм | Ø 250 x 30 x 3,2 Z80 трапеция |
| Дисковая пила подрезная, мм | Ø 80 x 20 x 2,8 - 3,6 (10 + 10) составная |
| Частота вращения основной пилы, об/мин | 5800 |
| Частота вращения подрезной пилы, об/мин | 7800 |
| Потребление воздуха, л/мин | 150 |
| Диаметр воздуховодов, мм | 100 |
| Давление в пневмосистеме, Бар | 6 |
| Мощность двигателя, кВт | 3 |
| Пневмозахваты | нет |
| Рама для предотвращения пропила направляющих | передвигается автоматически |
| Электронный дисплей указания размеров | есть |
| Длина, мм | 5500 |
| Ширина, мм | 2000 |
| Высота, мм | 3000 |
| Длина, мм | 5200 |
| Ширина, мм | 2300 |
| Высота, мм | 2500 |
| Вес, кг | 670 |
