ЕРТ03.15 - Токарно-настольный станок

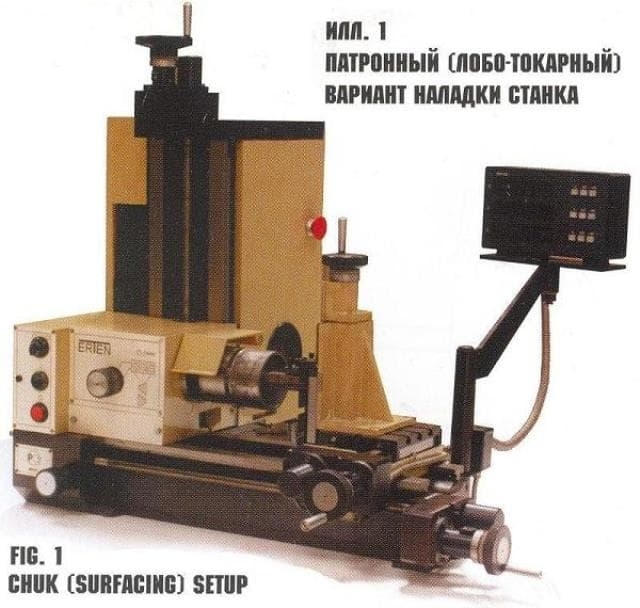

Станок токарный малогабаритный широко универсальный ЕРТ03.15предназначен для различных видов механической обработки заготовок типа тел вращения, призматических, плоских и несимметричных со сложной формой, изготовленных из металлов, пластмасс и древесины. На станке можно выполнить токарные, сверлильно-расточные, фрезерные, отрезные и другие операции. Отличительной особенностью станка является возможность переналадки его базового токарного патронно-центрового варианта исполнения (илл. 1, 3) в горизонтальный фрезерно-сверлильно-расточный тип (илл. 2, 5, 6, 8, 9). Изменение компановочной схемы станка достигается за счет подъема шпиндельной коробки по направляющим стойки, а также поворота стойки вместе со шпиндельной коробкой вокруг вертикальной оси на угол 90°. При этом главный шпиндель может занимать разные положения относительно направляющих. Благодаря возможности перемещать стойку со шпиндельной коробкой по направляющей станины и поворота шпиндельной коробки вокруг вертикальной оси эта компоновочная фрезерно-сверлильно-расточная схема позволяет обрабатывать изделия большой длины (илл. 8). Наличие сменной вертикально-фрезерной головки, с углом поворота шпинделя на угол+90° вокруг горизонтальной оси, обеспечивает получение универсальной вертикально фрезерно-сверлильно-расточной компоновки. Станок может быть эффективно использован малыми предприятиями, кооперативами, ремонтными мастерскими, в инструментальных цехах при изготовлении различных изделий, а также для учебных и бытовых целей.
