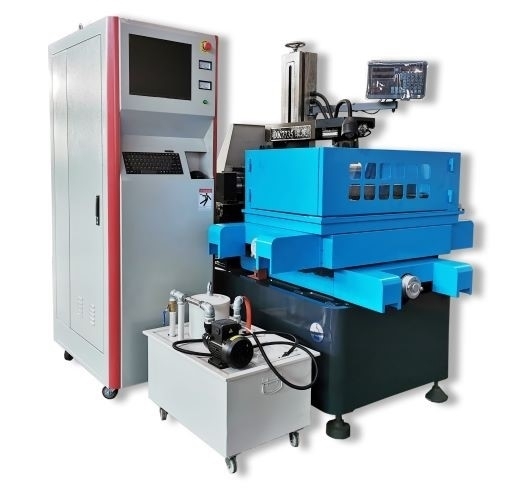

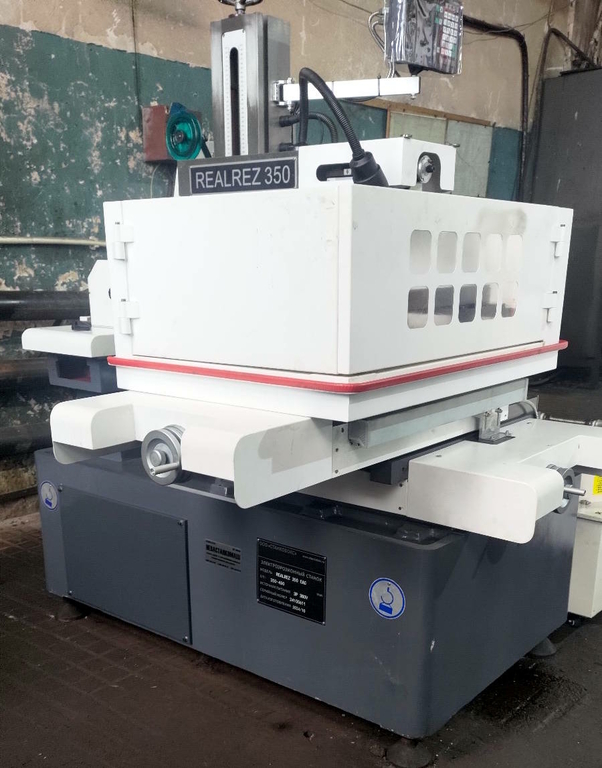

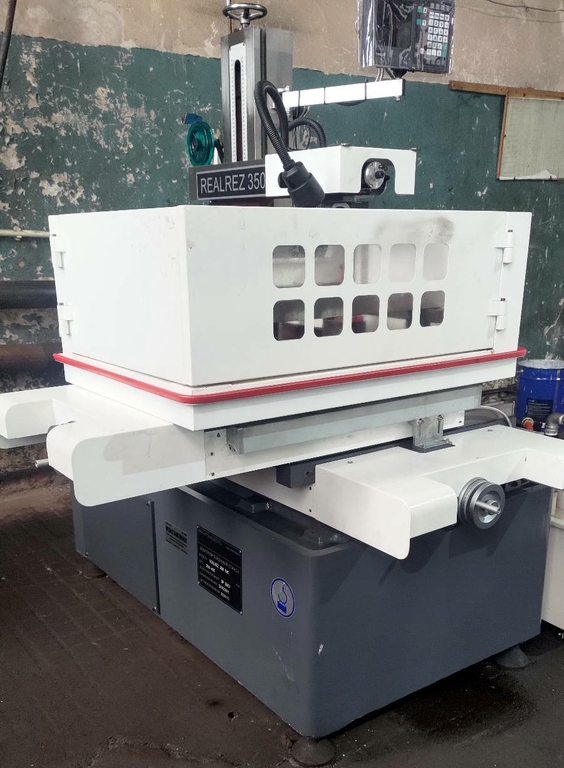

Электроэрозионный вырезной станок Realrez 350 (рельсовые направляющие)
Электроэрозионный вырезной станок Realrez позволяет создавать различные штампы, пресс-формы, инструмент, оснастку, шестерни, звездочки, муфты, шлицевые и шпоночные пазы, фрезы и другие детали машин, которые имеют 2D и 3D формы или компоненты. Кроме того, станок способен выполнять мелкую механическую обработку, канавки неправильной формы, или обработку стандартных дефектов деталей, широко используемых в электрике, легкой промышленности, военной промышленности и так далее.
Станок позволяет обрабатывать обычную, закалённую и нержавеющую стали, цветные металлы, в том числе алюминий и титан, графит, магниты, полупроводящий материал или драгоценный металл. Основное условие для обрабатываемого материала – электропроводность, а твердость и вязкость материала практически не влияют на процесс обработки.
Для точного позиционирования заготовки рабочий стол может быть укомплектован устройством УЦИ.
Базовая комплектация предусматривает угол наклона проволоки до ±3
Особенности станка Realrez 350
 |
Насос СОЖ с системой фильтрации Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки. |
 |
Надежная конструкция Станок имеет широкое основание, обеспечивающее устойчивость на поверхности и максимальное снижение вибраций. |
 |
УЦИ Устройство цифровой индикации требуется для точного позиционирования заготовки. |
 |
Защитный экран Защитный экран делает работу более комфортной (с концевыми выключателями, отключение при поднятии). |
Преимущества Realrez 350
- Используются программное обеспечение AutoCut совместно с AutoCAD, соответственно поддержка форматов DXF и DWG.
- 17” LCD дисплей, удобный интерфейс на Windows XP.
- Обмен данными через USB, RS-232, Ethernet.
2-осевая обработка в базовой комплектации и возможность 4-осевой обработки для угловой резки и конических деталей. - Угол наклона проволоки до ±15˚
- При вырезании заготовки на мониторе компьютера: графическое отображение процесса вырезания (контур детали), контроль скорости вырезания, производительности, отработавшее и оставшееся время.
- Возобновление обработки заготовки с места внезапной остановки при аварийном выключение или обрыве проволоки.
- Возможность обработки в прямом и обратном направлениях.
- Автоматическое отключение по завершению процесса вырезания детали.
Технические характеристики Realrez 350
| Размер рабочего стола, мм | 470*720 |
| Перемещение рабочего стола X-Y, мм | 350*450 |
| Максимальная толщина резания, мм | 400 |
| Стандартный угол наклона проволоки | ±3° |
| Максимальный угол наклона проволоки (опция) | ±15° |
| Скорость проволоки, м/с | 11,5 |
| Максимальная нагрузка на стол, кг | 400 |
| Диаметр проволоки, мм | 0,1-0,2 |
| Импульс перемещения рабочего стола, мм | 0,001 |
| Вес станка, кг | 1320 |
| Габариты, мм | 1550*1150*1750 |
| Тип двигателя перемотки проволоки | Многофазный |
| Рабочая точность | Согласно стандарту GB7926-2005 |
| Источник питания | 50 Гц, 380 В |
| Рабочая жидкость | Эмульсия мыла, Эмульгированная мазь, Эмульгированное масло + очищенная вода |
| Максимальная скорость резания, мм2/мин | 180 |
| Точность обработки, мм | 0.015 |
| Шероховатость поверхности при резании, Ra | <2.0 |
| Потребляемая мощность, кВт | 1.8 |
