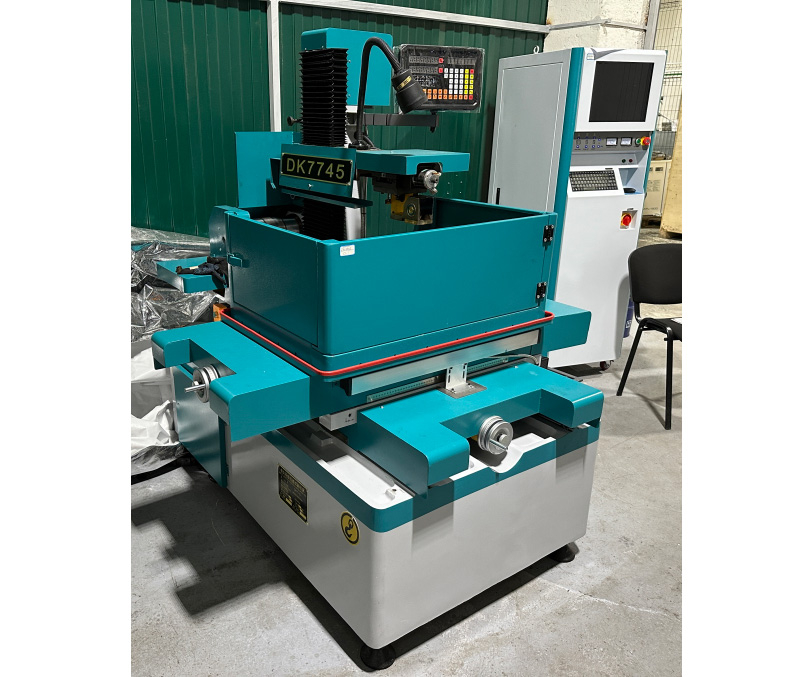

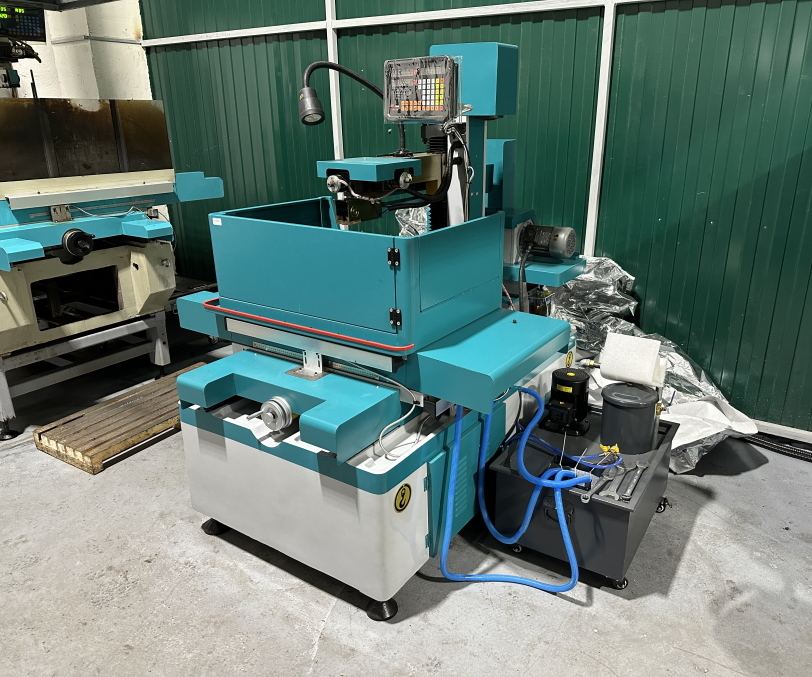

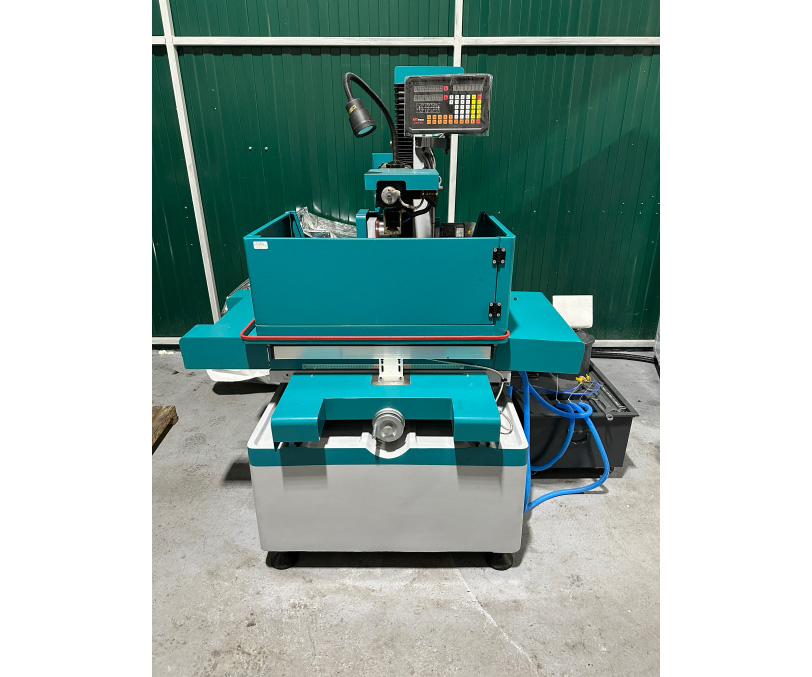

Электроэрозионный проволочно-вырезной станок MetalCraft DK7745-LK
Электроэрозионный проволочно-вырезной станок DK7745-LK (многопроходный) применяется для высокоточной обработки токопроводящих материалов любой твердости и вязкости. Данная модель является эффективным решением для изготовления пресс-форм, штампов, зубчатых колес, шлицевых отверстий, шпоночных пазов, различных деталей сложной формы. В качестве электрода-инструмента используется многоразовая молибденовая проволока Ø0.18 мм. В отличии от латунной молибденовая проволока является многоразовой и отличается медленным износом, что позволяет значительно сократить расходы, связанные с ее заменой. Компьютер управления оснащен программой с интуитивно понятным интерфейсом для создания траектории обработки любой сложности. Система позволяет импортировать данные из других программ САПР (NanoCAD, Компас, SolidWorks, и др). Также возможен импорт файлов формата DXF для создания траекторий обработки.
Особенности metalcraft dk7745-lk
• Неприхотливая в эксплуатации и обслуживании конструкция
• Высокая производительность: макс.скорость резания 180 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.01 мм) и шероховатости (Ra ≤ 2 мкм) получаемой поверхности
• Размер рабочего стола 850 х 580 мм позволяет обрабатывать заготовки толщиной до 400 мм и весом до 450 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
• Станция очистки СОЖ расширенной комплектации (с насосом высокого давления и фильтром)
В стандартной комплектации применяется проволока Ø0.18 мм. При необходимости использования проволоки других диаметров просим уточнять возможность поставки другой комплектации.
Технические характеристики metalcraft dk7745-lk
|
Наличие |
На складе |
|
Диаметр проволоки, мм |
0.18 (0.13 - 0.2 опционально) |
|
Система управления |
AUTOCUT |
|
Объем бака СОЖ, литров |
90 |
|
Потребляемая мощность, кВт |
≤ 2.7 |
|
Конусность / толщина обработки |
±15° / 100 мм |
|
Макс. ток обработки, A |
8 |
|
Скорость обработки |
≤ 180 мм²/мин |
|
Точность резки, мм |
≤ 0.01 |
|
Макс. чистота обработки Ra, мкм |
≤ 2 |
|
Перемещение по оси X, мм |
450 |
|
Перемещение по оси Y, мм |
550 |
|
Перемещение по осям U,V, мм |
±35×±35 |
|
Разрешение по осям X, Y, U, V, мм |
0.001 |
|
Размеры рабочего стола, мм |
850 х 580 |
|
Макс. высота детали, мм |
400 |
|
Макс. вес детали, кг |
450 |
|
Габаритные размеры станка (Д x Ш x В), мм |
1900 x 1300 x 1800 |
|
Масса станка, кг |
1700 |
Комплект поставки metalcraft dk7745-lk
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 | Станок электроэрозионный DK7745-LK | 1 шт. | |
| 2 | Защита от разбрызгивания СОЖ (сталь) | 1 шт. | |

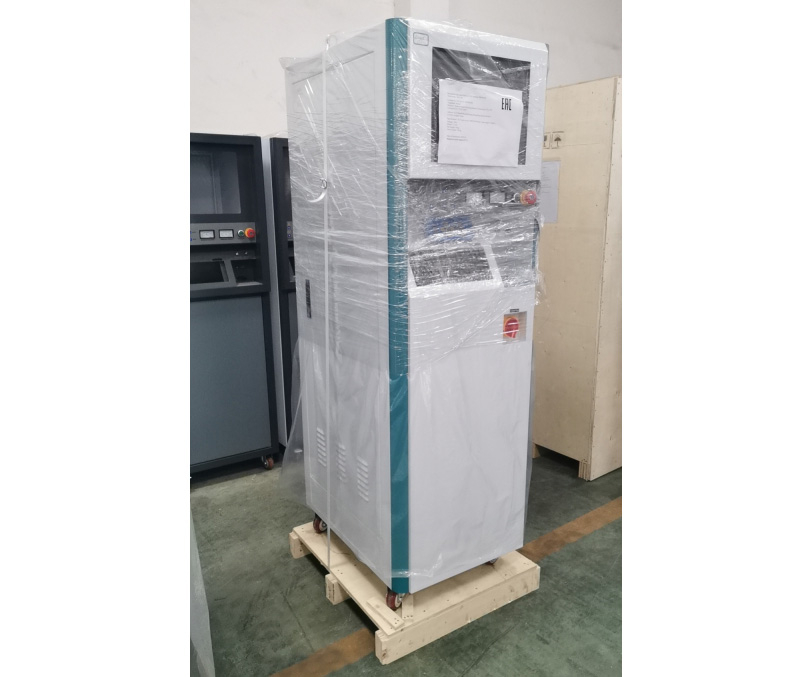

| 3 | Промышленный компьютер с программой управления (стоечное исполнение) | 1 шт. | |

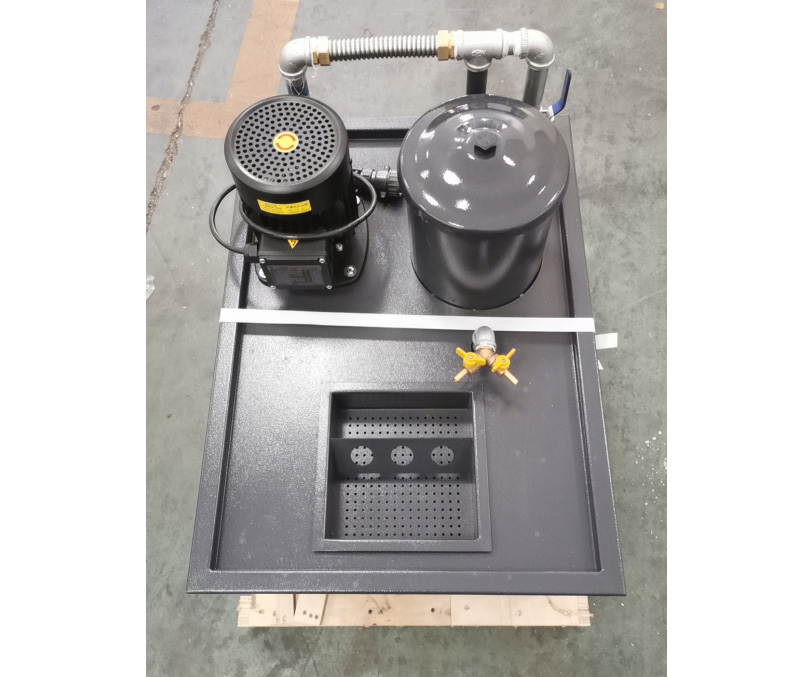

| 4 | Станция СОЖ с насосом давления и фильтром | 1 шт. | |
| 5 | Централизованная ручная система смазки | 1 шт. | |

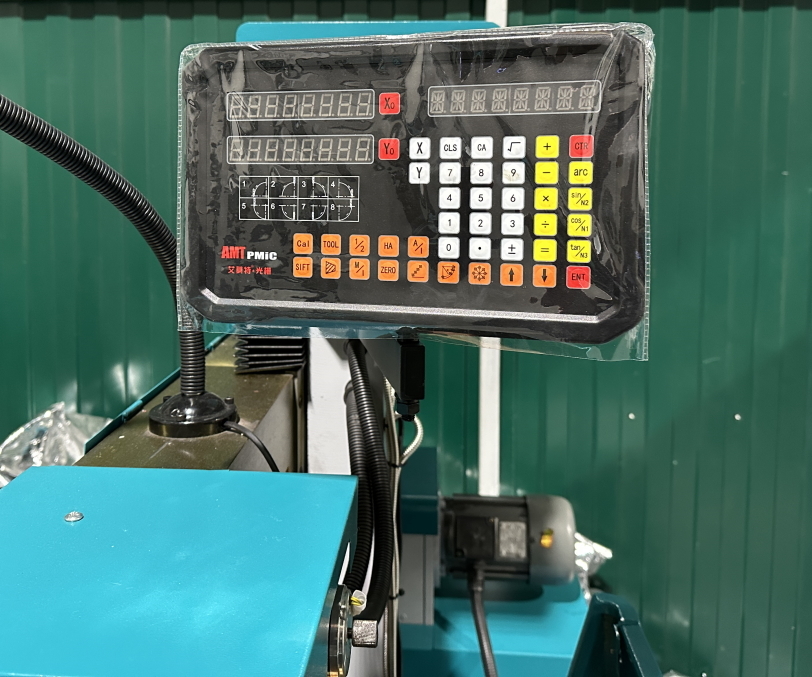

| 6 | Оптические линейки и устройство цифровой индикации (УЦИ) | 1 комп. | |
| 7 | Устройство для натяжения проволоки | 1 шт. | |
| 8 | Установочные опоры | 1 комп. | |
| 9 | Молибденовая проволока Ø0.18 мм | 2000 м. | |
| 10 | Концентрат СОЖ JR-3A | 2 кг. | |
| 11 | Монтажный комплект | 1 комп. | |
| 12 | Документация на станок | 1 шт. | |
| Дополнительные опции | |||
| 13 | Конусность / толщина обработки 30° | 57 900 ¥ | |
| 14 | Конусность / толщина обработки 45° | 65 000 ¥ | |
| 15 | Устройство для резки алюминия | 1 000 ¥ | |
