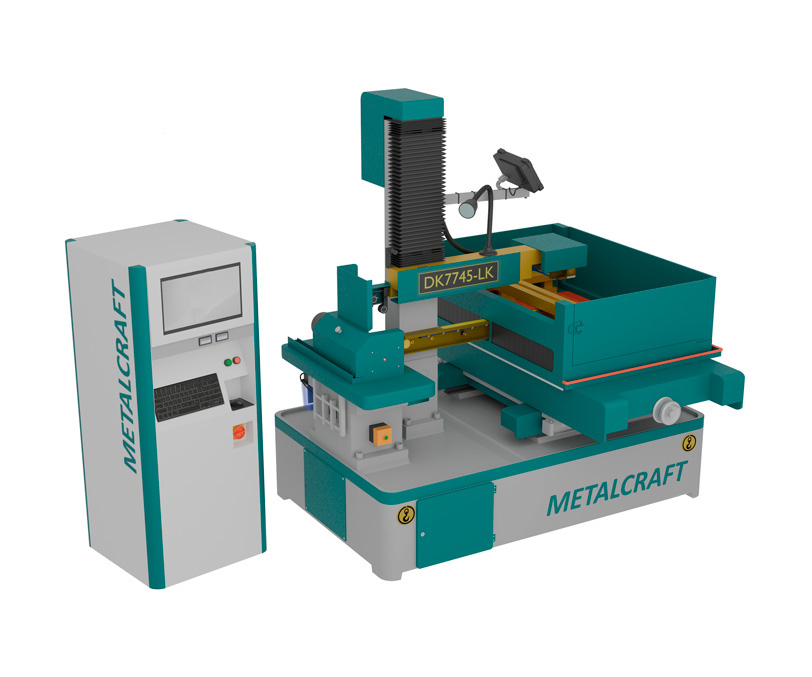

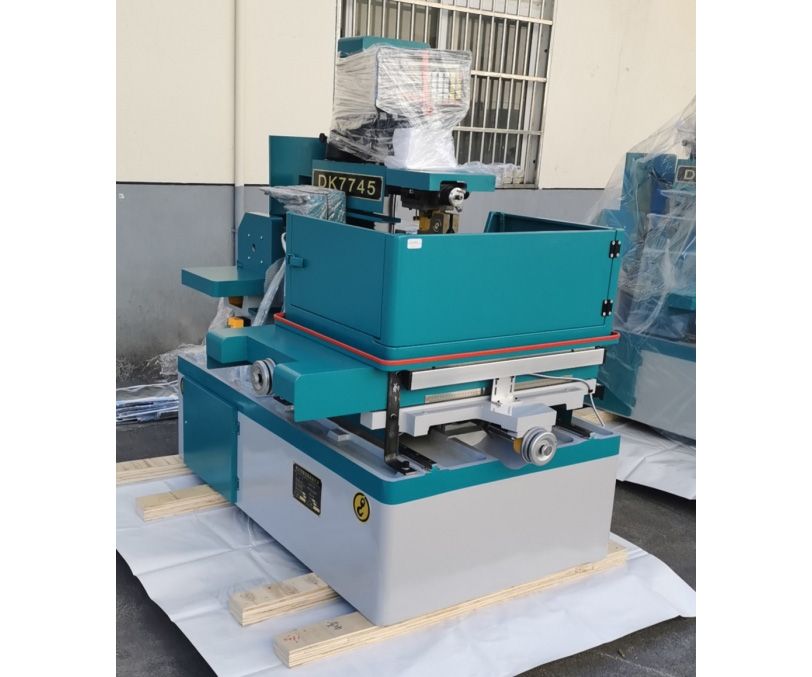

Электроэрозионный проволочно-вырезной станок MetalCraft DK7745-A15-LK
Электроэрозионный проволочно-вырезной станок DK7745-A15-LK (многопроходный) применяется для высокоточной обработки токопроводящих материалов любой твердости и вязкости. Данная модель является эффективным решением для изготовления пресс-форм, штампов, зубчатых колес, шлицевых отверстий, шпоночных пазов, различных деталей сложной формы. В качестве электрода-инструмента используется многоразовая молибденовая проволока Ø0.12 — 0.22 мм. В отличии от латунной молибденовая проволока является многоразовой и отличается медленным износом, что позволяет значительно сократить расходы, связанные с ее заменой. Компьютер управления оснащен программой с интуитивно понятным интерфейсом для создания траектории обработки любой сложности. Система позволяет импортировать данные из других программ САПР (NanoCAD, Компас, SolidWorks, и др). Также возможен импорт файлов формата DXF для создания траекторий обработки.
Особенности metalcraft dk7745-a15-lk
• Неприхотливая в эксплуатации и обслуживании конструкция
• Высокая производительность: макс.скорость резания 180 мм²/мин
• Многопроходный тип станка: высокие показатели точности (≤ 0.01 мм) и шероховатости (Ra ≤ 2 мкм) получаемой поверхности
• Размер рабочего стола 850 x 580 мм позволяет обрабатывать заготовки толщиной до 400 мм и весом до 450 кг
• Надежный промышленный компьютер на базе Windows XP в стоечном исполнении
• Станция очистки СОЖ расширенной комплектации (с насосом высокого давления и фильтром)
Технические характеристики metalcraft dk7745-a15-lk
| Характеристика | Значение |
|---|---|
| Система управления | AUTOCUT |
| Объем бака сож, литров | 90 |
| Наличие | В пути |
| Диаметр проволоки, мм | 0.18 (0.12 - 0.22 опционально) |
| Потребляемая мощность, квт | ≤ 2.7 |
| Конусность / толщина обработки | ±15° / 100 мм |
| Макс. ток обработки, a | 8 |
| Скорость обработки | ≤ 180 мм²/мин |
| Точность резки, мм | ≤ 0.01 |
| Макс. чистота обработки ra, мкм | ≤ 2 |
| Перемещение по оси x, мм | 450 |
| Перемещение по оси y, мм | 550 |
| Разрешение по осям x, y, u, v, мм | 0.001 |
| Размеры рабочего стола, мм | 850 х 580 |
| Макс. высота детали, мм | 400 |
| Макс. вес детали, кг | 450 |
| Габаритные размеры станка (д x ш x в), мм | 1900 x 1300 x 1800 |
| Масса станка, кг | 1700 |
Комплект поставки metalcraft dk7745-a15-lk
| Стандартная комплектация | |||
| № п/п | Наименование | Количество | |
| 1 | Станок электроэрозионный DK7745-A15-LK | 1 шт. | |
| 2 | Защита от разбрызгивания СОЖ (сталь) | 1 шт. | |
| 3 | Промышленный компьютер с программой управления (стоечное исполнение) | 1 шт. | |
| 4 | Станция СОЖ с насосом давления и фильтром | 1 шт. | |
| 5 | Централизованная ручная система смазки | 1 шт. | |
| 6 | Оптические линейки и устройство цифровой индикации (УЦИ) | 1 комп. | |
| 7 | Устройство для натяжения проволоки | 1 шт. | |
| 8 | Установочные опоры | 1 комп. | |
| 9 | Молибденовая проволока Ø0.18 мм | 2000 м. | |
| 10 | Концентрат СОЖ JR-3A | 2 кг. | |
| 11 | Монтажный комплект | 1 комп. | |
| 12 | Документация на станок | 1 шт. | |
| Дополнительные опции | |||
| 13 | Конусность / толщина обработки 30° | 57 900 ¥ | |
| 14 | Конусность / толщина обработки 45° | 65 000 ¥ | |
| 15 | Устройство для резки алюминия | 1 000 ¥ | |
