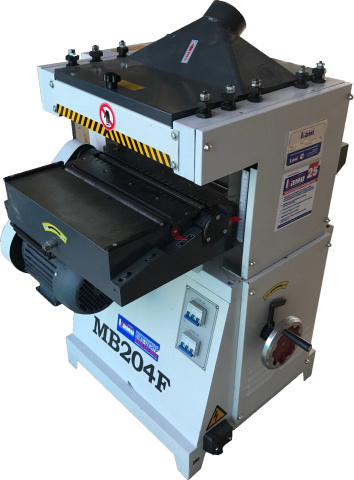

Двусторонний рейсмусовый станок со спиральным валом EcoWood MB 204FW
Артикул: 9947088mb_204fw Код товара: 106624
На складе: много
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддоновПроизводство столярных материалов
Схемы обработки EcoWood MB 204FW
 |
Двустороннее рейсмусование с автоподачей |
Конструктивные особенности EcoWood MB 204FW
 |

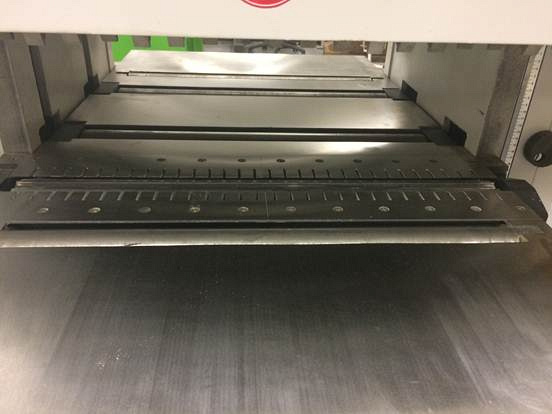

Верхние подающие вальцы Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |
Нижние подающие вальцы На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. |
 |

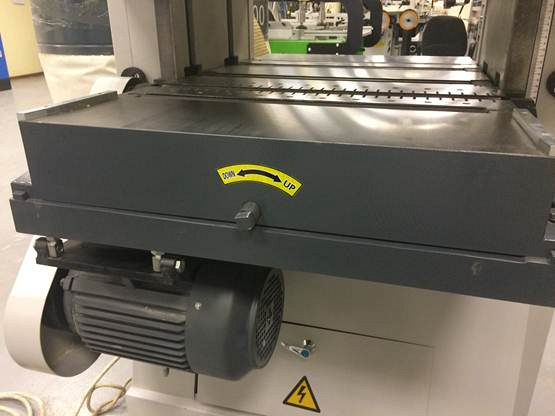

Рабочий стол Рабочий стол - чугунный литой. Зафиксирован на 2-х опорах. |
 |
Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |

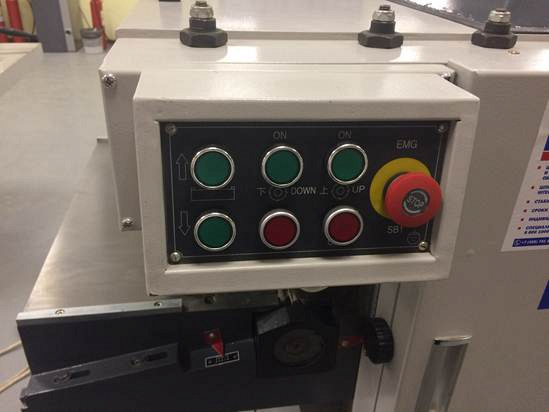

Пульт управления На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова. Кроме MB 204FW. |
 |

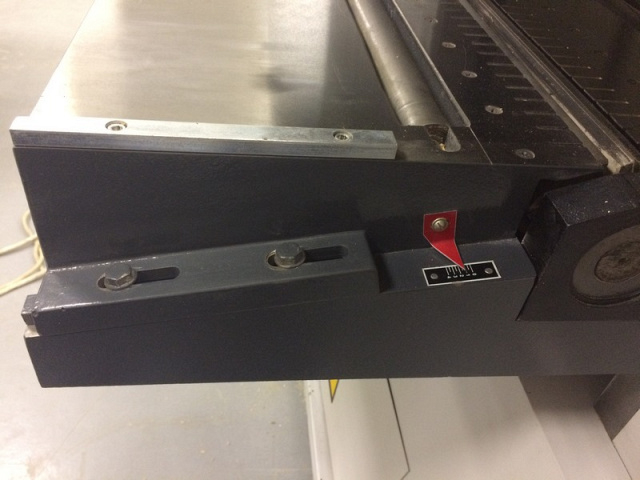

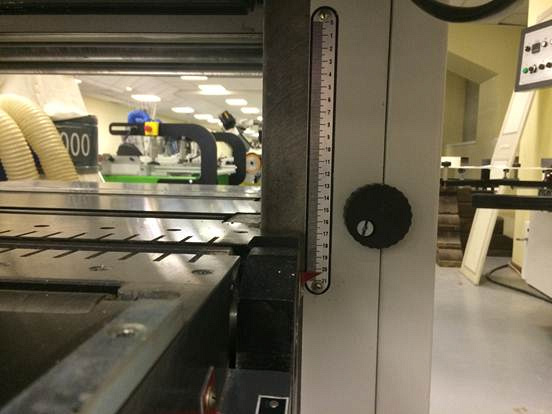

Нижний (фуговальный) ножевой вал Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. |
 |

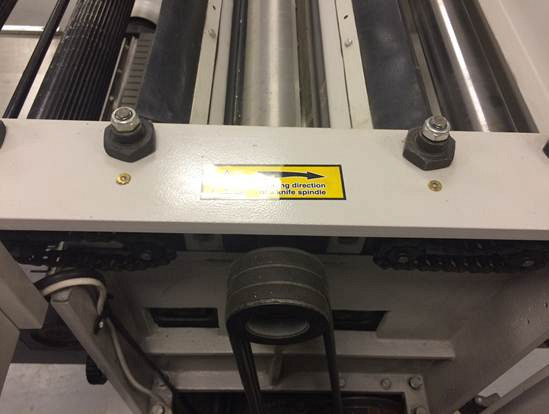

Верхний (рейсмусовый) ножевой вал Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей. |
 |

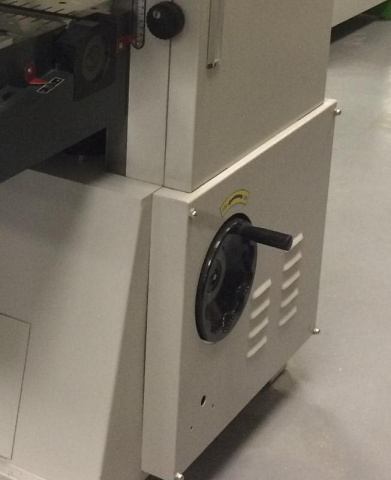

Электро-подъем/опускание стола Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204FW) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка. |
 |

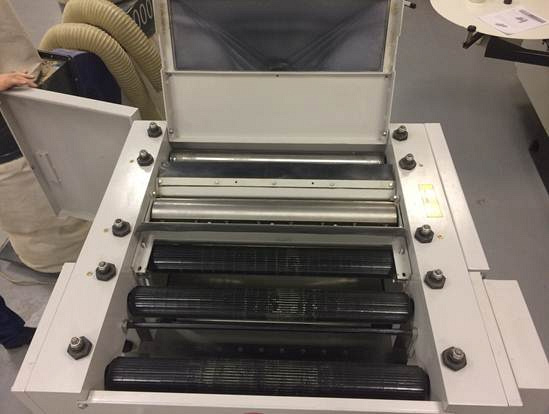

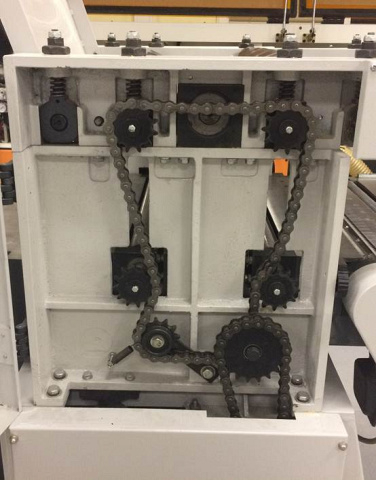

Верхняя и боковая крышка Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей. Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания. |
 |
Принимающие вальцы На выходе заготовку принимают два гладких приводных стальных вала. |
 |
Пресс-масленки На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. |
 |
Эксгаустерные воронки Выброс стружки осуществляется через эксгаустерные воронки. Первое фото – аспирационный патрубок от верхнего (рейсмусового) ножевого вала. Второе фото – аспирационный патрубок от нижнего (фуговального) ножевого вала. |
 |
Ручная настройка (для станка МВ 204FW) Настройка стола по высоте осуществляется вручную. Управление станком осуществляется с помощью трехполюсных переключателей. |
Технические характеристики EcoWood MB 204FW
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 400 х 890 |
| Разнотолщинность при обработке нескольких заготовок, мм | 1,5 |
| Ширина обработки, мм | 400 |
| Толщина обработки, мм | 3 - 160 |
| Мин. длина обработки, мм | 165 |
| Макс. толщина снимаемого слоя, мм | 2 (на нижнем шпинделе)4 (на верхнем шпинделе) |
| Количество ножей, шт | 96 |
| Скорость подачи заготовки, м/мин | 8 / 10 |
| Диаметр ножевого вала, мм | 75 |
| Мощность ножевого вала, кВт | ↑4 ↓2,2 |
| Мощность подачи, кВт | от ↑ ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0,75 |
| Количество роликов на столе, шт. | 3 |
| Установленная мощность, кВт | 6,2 |
| Частота вращения ножевого вала, об/мин | 7500 |
| Диаметр патрубка аспирации, мм | 120 х 2 |
| Количество электродвигателей, шт. | 2 |
| Кол-во обрабатываемых сторон | 2 |
| Тип ножевого вала | спиральный (кукуруза) |
| Длина, мм | 890 |
| Ширина, мм | 695 |
| Высота, мм | 1180 |
| Вес, кг | 375 |
