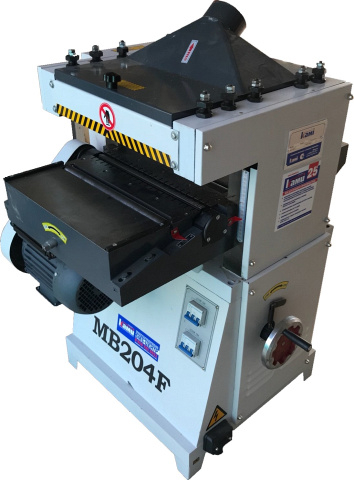

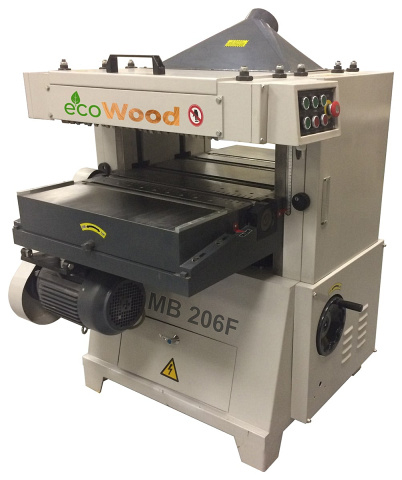

Двусторонние рейсмусовые станки EcoWood MB 204F, MB 206F, MB 208F
Предназначены для двухстороннего строгания в размер по толщине плоских заготовок из древесины.
Преимущества EcoWood MB 204F, MB 206F, MB 208F
- Секционный подающий вал
- Электроподъем стола
- Ролики в столе
- Отдельные двигатели привода верхнего и нижнего ножевого вала
Конструктивные особенности EcoWood MB 204F, MB 206F, MB 208F
 |
Верхние подающие вальцы Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз.Когтевая защита предотвращает обратный выброс заготовки. |
 |

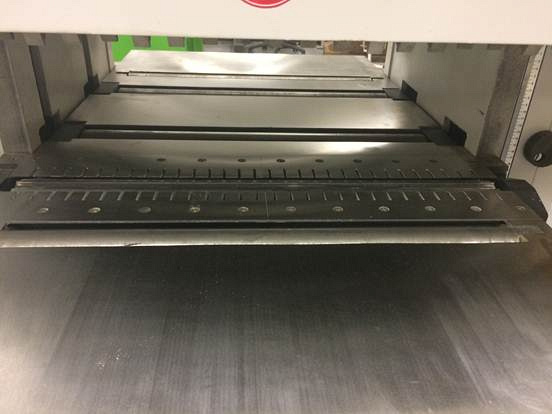

Нижние подающие вальцы На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола. |
 |
Рабочий стол Рабочий стол - чугунный литой. Зафиксирован на 2-х опорах. |
 |

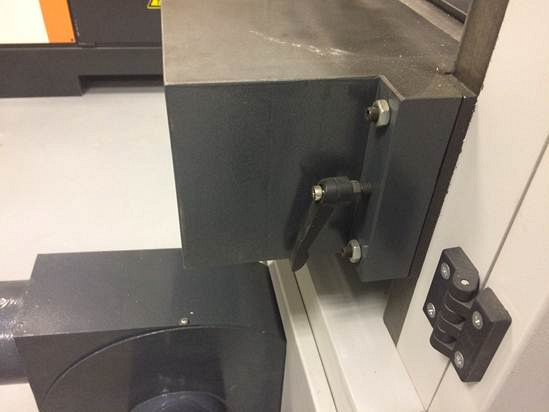

Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос.Жесткая фиксация стола осуществляется с помощью рукояток. |
 |
Пульт управления На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, подъема/опускания стола и кнопка аварийного останова.Кроме MB 204F. |
 |

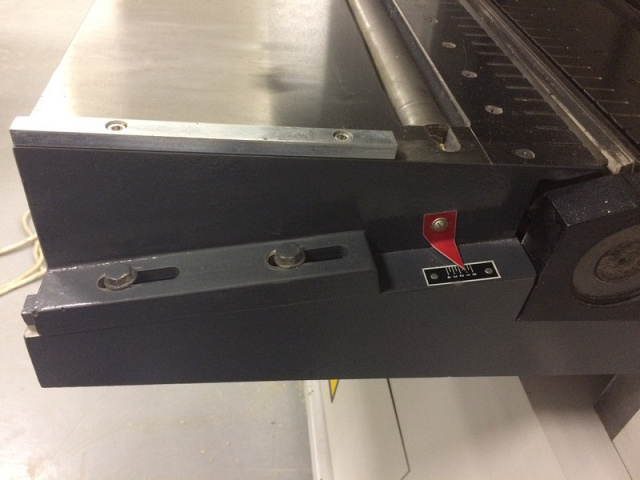

Нижний (фуговальный) ножевой вал Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале. |
 |
Верхний (рейсмусовый) ножевой вал Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи (3 ремня) и цепей. |
 |
Электро-подъем/опускание стола Подъем/опускание стола осуществляется от отдельного электродвигателя (кроме модели МВ 204F) кнопкой с пульта. Отображение размера по линейке. Точная доводка вручную с помощью маховика, расположенного на боковой части станка. |
 |

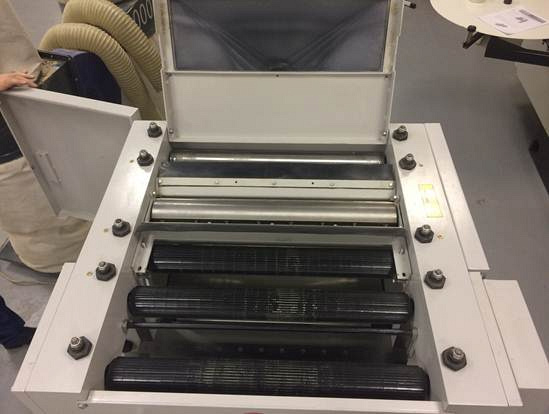

Верхняя и боковая крышка Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания. |
 |
Принимающие вальцы На выходе заготовку принимают два гладких приводных стальных вала. |
 |
Пресс-масленки На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов. |
 |
Эксгаустерные воронки Выброс стружки осуществляется через эксгаустерные воронки.Первое фото – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.Второе фото – аспирационный патрубок от нижнего (фуговального) ножевого вала. |
 |
Ручная настройка (для станка МВ 204F) Настройка стола по высоте осуществляется вручную.Управление станком осуществляется с помощью трехполюсных переключателей. |
