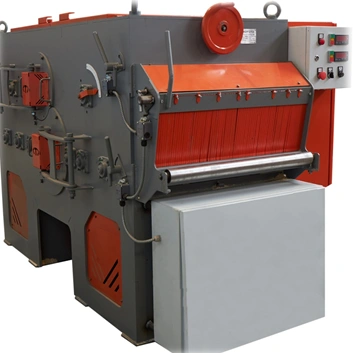

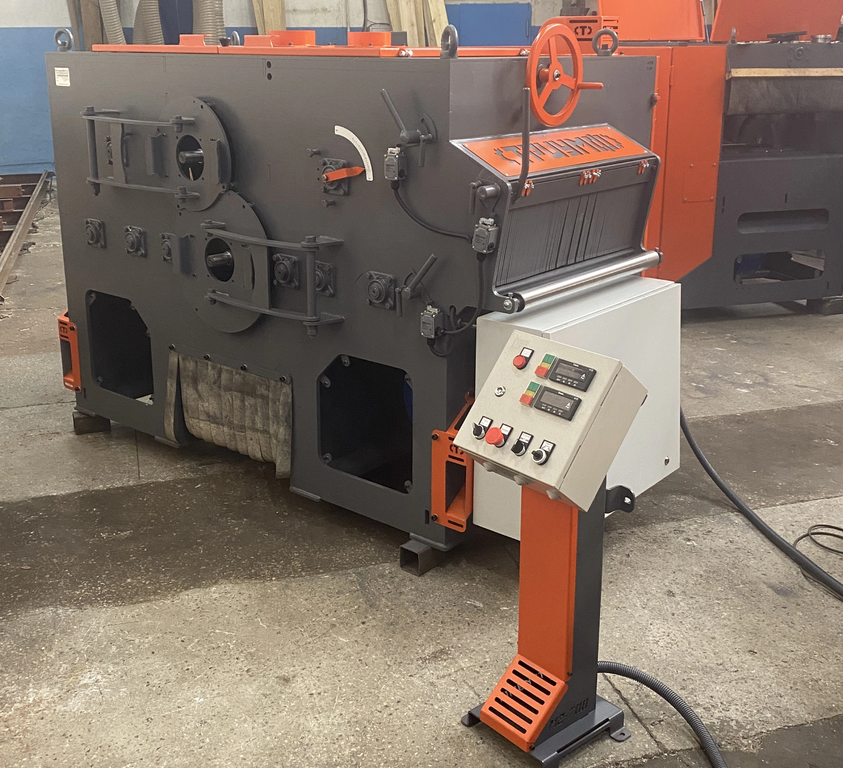

Двухвальный многопильный станок ТРИУМФ М2-700
Многопильные 2х-вальные станки серии ТРИУМФ М2-700 предназначены для распиловки бруса (2х-3х-4х-кантного) толщиной 210 мм, и шириной до 700 мм на обрезной пиломатериал заданного сечения. Станок используется чаще всего в лесопильных линиях, производительностью до 100 м3 в смену. При распиловке лафета толщиной до 160 мм, можно пользоваться только нижним валом, используя его как 1х-вальный многопил
СХЕМА ОБРАБОТКИ:
Конструктивные особенности М2-700 (2*30 кВт)
 |
ДВУХ-ВАЛЬНОЕ ПИЛЕНИЕ Данная схема является наиболее прогрессивной и современной. За счет использования двух-вальной системы пиления, возможно использовать пилы меньшего диаметра, тем самым, сокращая количество отходов, уменьшая толщину пропила, увеличивая полезный выход готового пиломатериала |
 |
ОДНО-ВАЛЬНОЕ ПИЛЕНИЕ При работе только одним валом (нижним) есть возможность установить на него пилы 450 мм и пилить брус толщиной до 160 мм |
 |
ПРИЕМНОЕ ОКНО Ширина приемного окна 800 мм, а расстояние между крайними пилами 700 мм позволяют использовать станок при работе с толстомером который пилится на ленточнопильных станках или лесопильных рамах. |
 |
УКАЗАТЕЛИ ПРОПИЛА м2 Над приемным окном установлены указатели пропила (положения пил) Их удобно настраивать по крайним положениям пил, в том числе, когда используется 2 разных постава слава и справа. Опционально можно установить лазерные указатели пропила |
 |

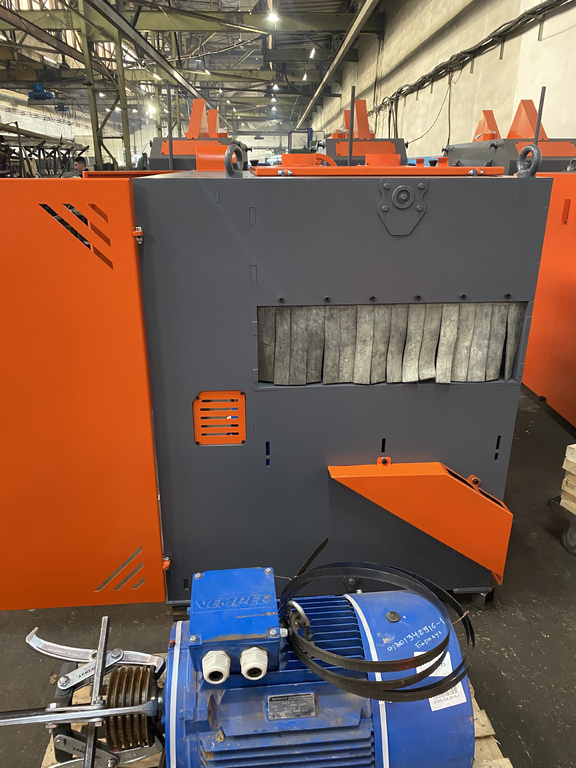

ПОДГОТОВКА ДЛЯ ОПИЛОЧНИКА К конструкции станка предусмотрен сквозной тоннель. Этот тоннель позволяет не поднимать станок и не делать под пим приямки для установки опилочного транспортера, так как опилочник легко интегрируется в сам тоннель |
 |

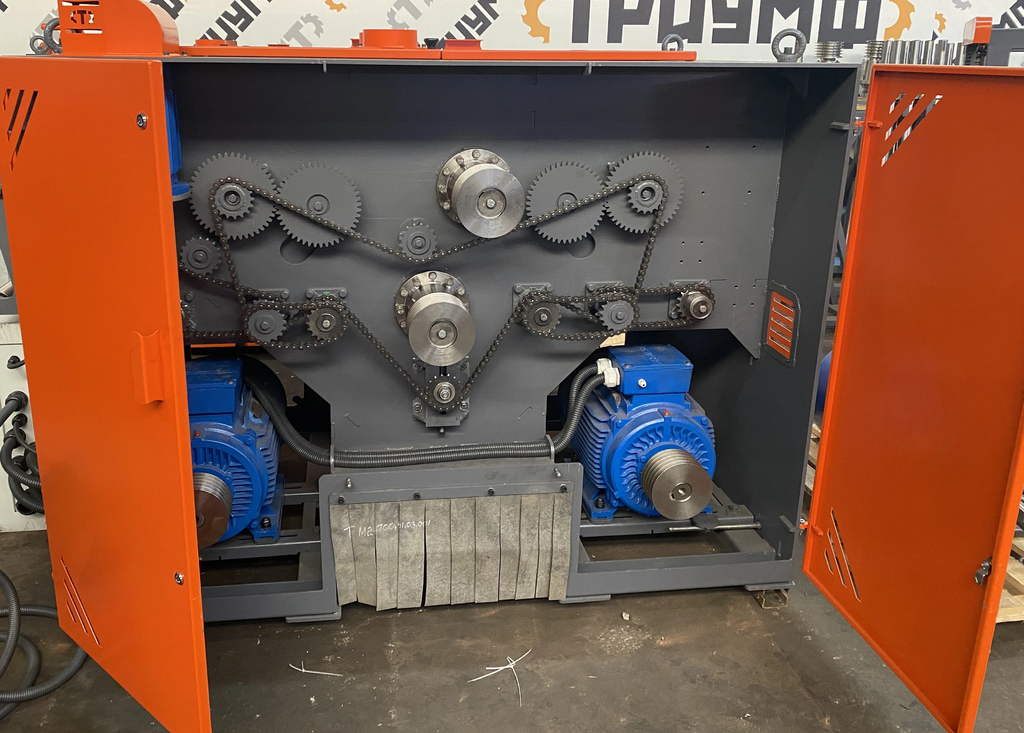

ПИЛЬНЫЕ ВАЛЫ Пильные валы из специальной стали проходят обязательную термообработку согласно технологии, что дает:
|
 |
КОГТЕВАЯ ЗАЩИТА М2 3х рядная когтевая защита обеспечивает безопасность эксплуатации и препятствует внезапному обратному выбросу заготовки |
 |
ВСПОМОГАТЕЛЬНЫЙ РОЛИК На входе в станок предусмотрен вспомогательный холостой (неприводной) ролик, который облегчает подачу бруса в станок, как при ручной подаче, так и при использовании автоматического подающего транспортера с центрователем |
 |
РЕГУЛИРОВКА ТОЛЩИНЫ ЛАФЕТА 2В В стандартном исполнении настройка толщины лафета происходит за счет маховика вручную |
 |

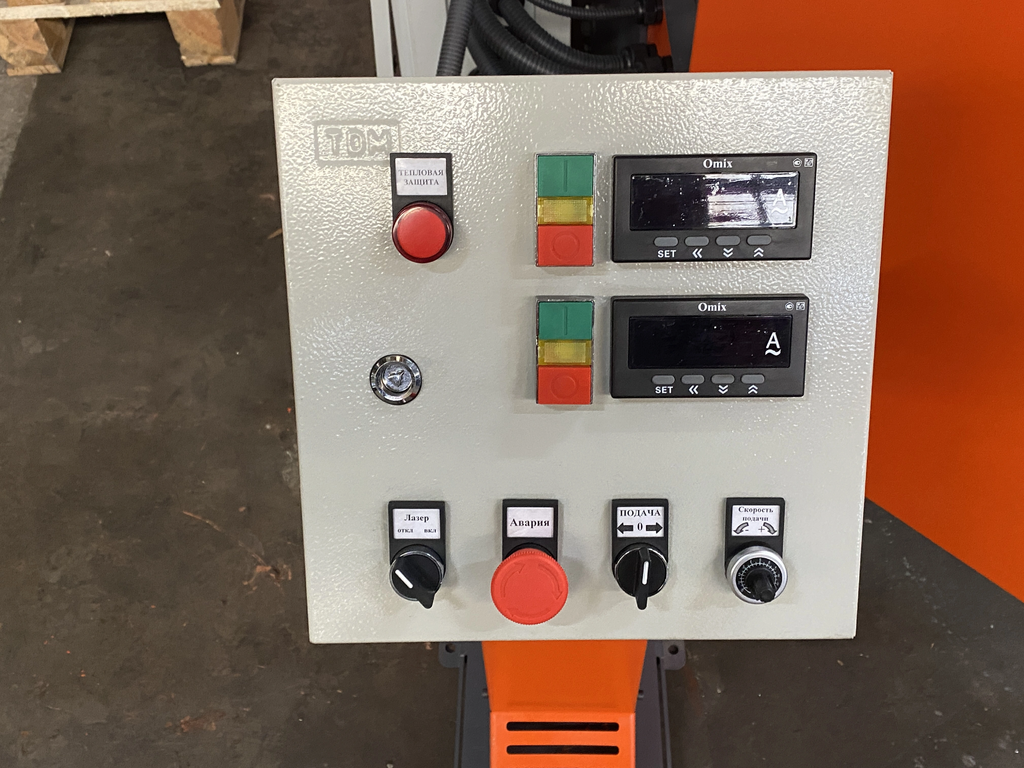

ВЫНОСНОЙ ПУЛЬТ (ОПЦИЯ) Удобный и понятный выносной пульт управления, позволяет управлять всеми функциями станка и следить за нагрузкой на двигатели через встроенные амперметры. А также в связи с тем, что пульт не крепится к корпусу станка (в отличие от конкурентов), то на него не действует вибрация в процессе пиления. |
Технические характеристики станка М2-700 (2*30 кВт)
| Параметры бруса | |
| Толщина бруса (макс), мм | 210 |
| Ширина бруса (макс), мм | 700 |
| Длина бруса (мин), мм | 1200 |
| Общие характеристики | |
| Скорость подачи, м/мин | 0 - 18.5 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 2 |
| Частота вращения пильного вала, об/мин | 3000 |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 350; 400; 450 |
| Расстояние между пилами (макс), мм | 700 |
| Количество пил, шт. | 10+10* |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 6 |
| Регулировка толщины бруса | Ручная |
| Мощность узлов | |
| Мощность двигателя регулировки толщины, кВт | 1.1 |
| Мощность двигателя пильного вала (верх), кВт | 30 |
| Мощность двигателя пильного вала (низ), кВт | 30 |
| Мощность двигателя подачи, кВт | 3 |
| Мощность (общая), кВт | 63 |
| Габаритные размеры | |
| Длина, мм | 2310 |
| Ширина, мм | 1410 |
| Высота, мм | 1570 |
| Вес, кг | 2900* |
