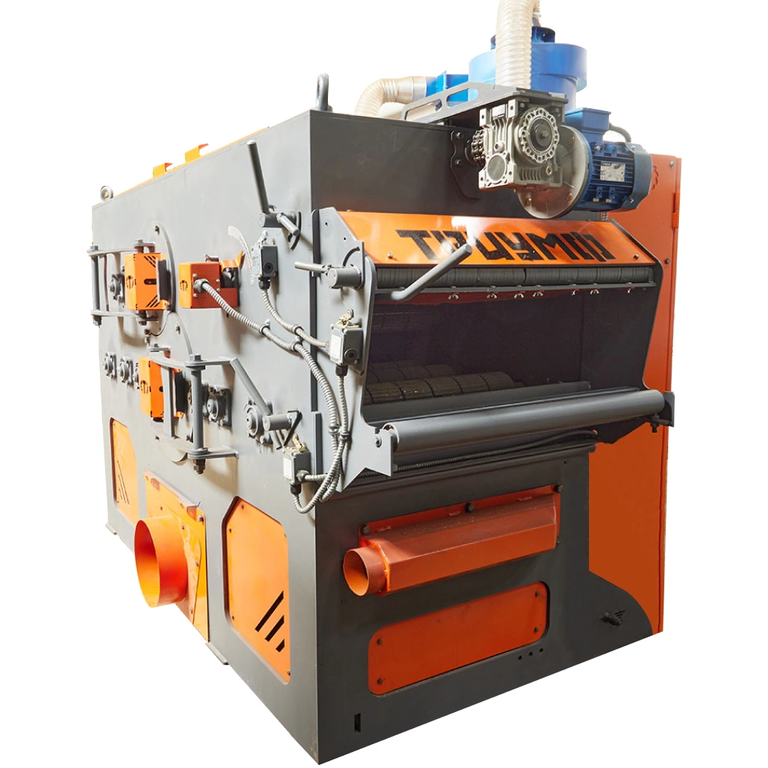

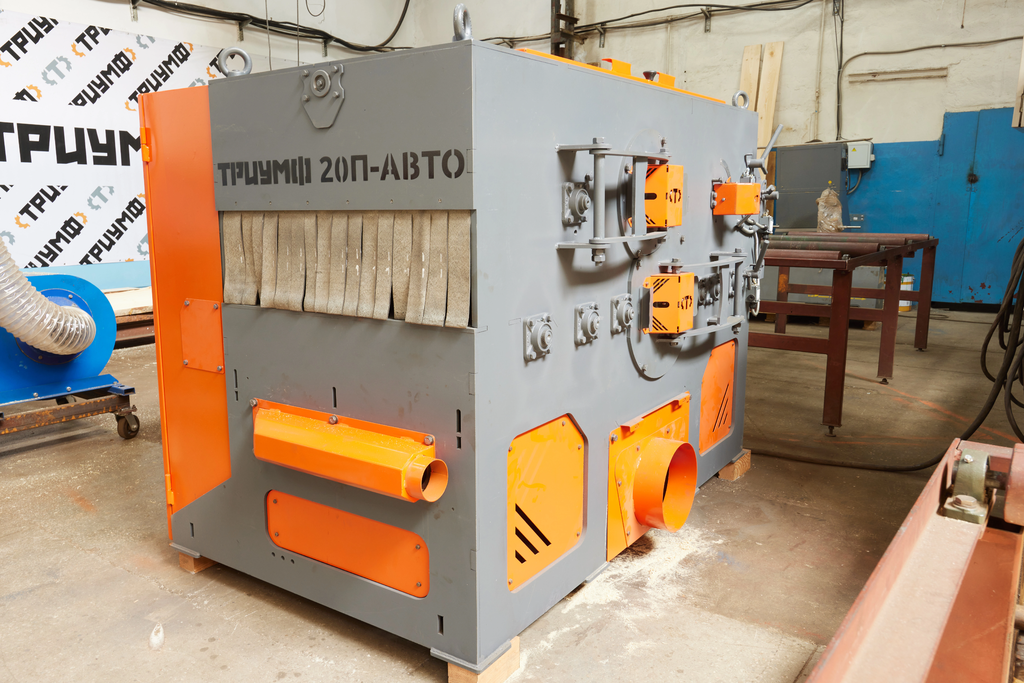

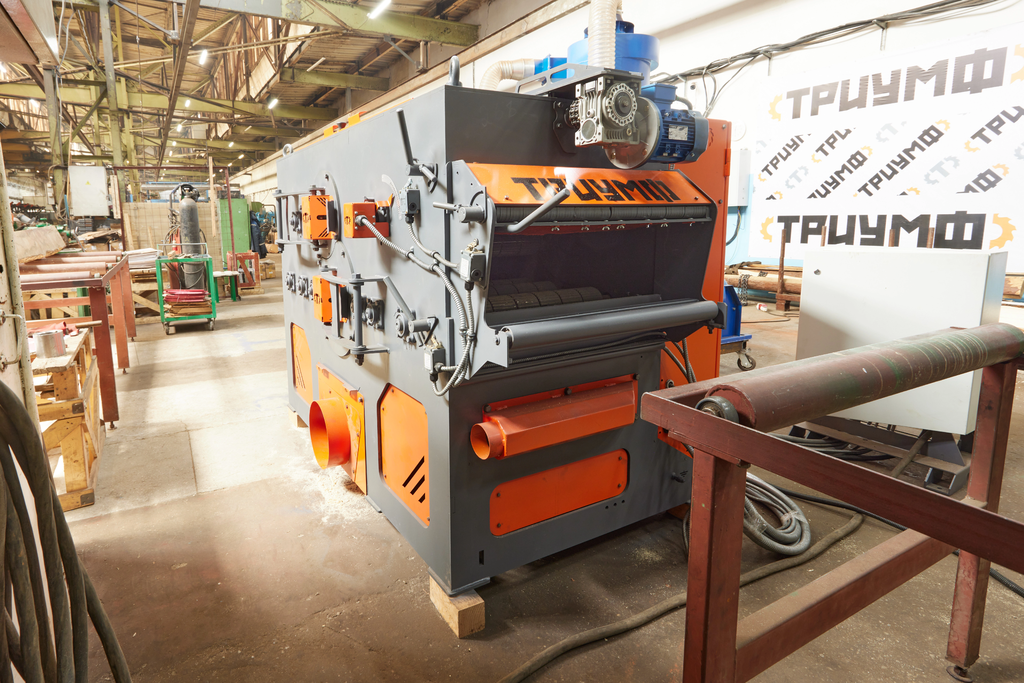

Двухвальный многопильный станок ТРИУМФ 20П-АВТО
Многопильные 2х-вальные станки предназначены для распиловки бруса (2х-3х-4х-кантного) толщиной 250 мм, и шириной до 700 мм на обрезной пиломатериал заданного сечения. Станок используется чаще всего в лесопильных линиях, производительностью до 100 м3 в смену. При распиловке лафета толщиной до 160 мм, можно пользоваться только нижним валом, используя его как 1х-вальный многопил
Конструктивные особенности 20П-АВТО (2*30 кВт)
 |
ДВУХ-ВАЛЬНОЕ ПИЛЕНИЕ Данная схема является наиболее прогрессивной и современной. За счет использования двух-вальной системы пиления, возможно использовать пилы меньшего диаметра, тем самым, сокращая количество отходов, уменьшая толщину пропила, увеличивая полезный выход готового пиломатериала |
 |
ОДНО-ВАЛЬНОЕ ПИЛЕНИЕ При работе только одним валом (нижним) есть возможность установить на него пилы 450 мм и пилить брус толщиной до 160 мм |
 |
АВТОМАТИЧЕКАЯ РЕГУЛИРОВКА ТОЛЩИНЫ ЛАФЕТА С пульта оператора задается толщина подаваемого лафета и верхние прижимные рябухи автоматически устанавливаются на заданную позицию. Данная функция позволяет значительно упростить настройку станка, особенно в случае частого пиления несортированного лафета |
 |
УСИЛЕННАЯ СТАНИНА Толщина стенок станка 16мм. За счет этого вес станка больше чем у модели А350 Classic. Большая масса станка обеспечивает большую виброустойчисвость и повышает долговечность станка, в том числе и продлевает срок службы комплектующих (в первую очередь подшипников). |
 |
ВЫНОСНОЙ ПУЛЬТ МО Удобный и понятный выносной пульт управления, позволяет управлять всеми функциями станка и следить за нагрузкой на двигатели через встроенные амперметры. А также в связи с тем, что пульт не крепится к корпусу станка (в отличие от конкурентов), то на него не действует вибрация в процессе пиления |
 |
ПРИЕМНОЕ ОКНО Ширина приемного окна 800 мм, а расстояние между крайними пилами 700 мм позволяют использовать станок при работе с толстомером который пилится на ленточнопильных станках или лесопильных рамах. |
 |
УКАЗАТЕЛИ ПРОПИЛА м2 Над приемным окном установлены указатели пропила (положения пил) Их удобно настраивать по крайним положениям пил, в том числе, когда используется 2 разных постава слава и справа. Опционально можно установить лазерные указатели пропила |
 |
ПОДГОТОВКА ПОД АСПИРАЦИЮ МО К конструкции станка предусмотрены Патрубки для подключения воздушной аспирации. Данные парубки могут быть заменены на тоннель для возможности интеграции опилочного транспортера |
 |

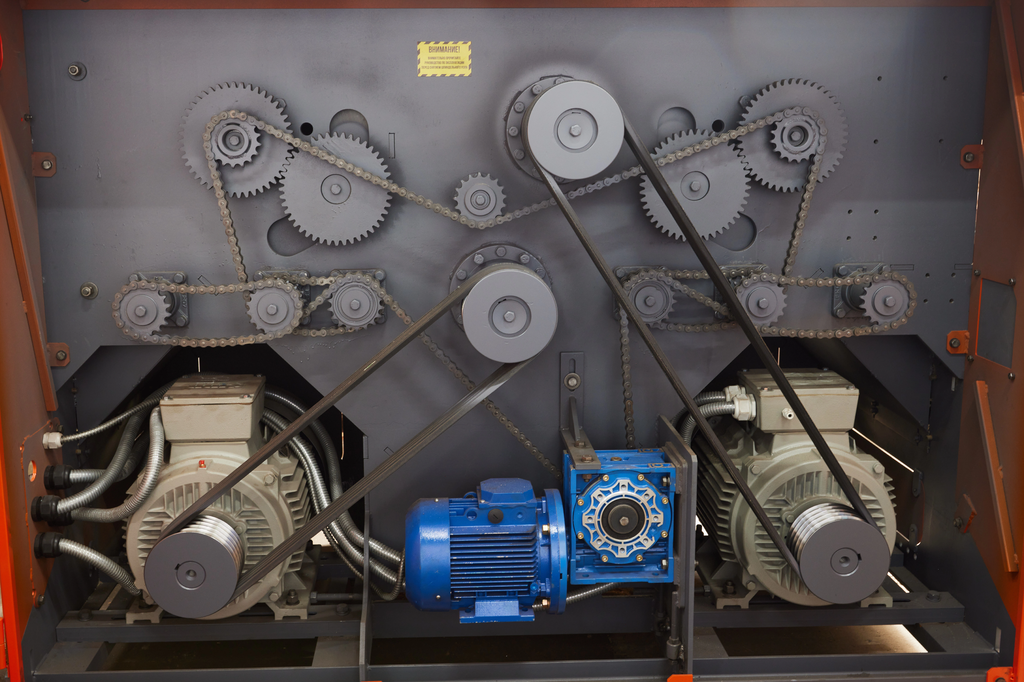

ПИЛЬНЫЕ ВАЛЫ Пильные валы из специальной стали проходят обязательную термообработку согласно технологии, что дает:
|
 |
КОГТЕВАЯ ЗАЩИТА авто 3х рядная когтевая защита обеспечивает безопасность эксплуатации и препятствует внезапному обратному выбросу заготовки |
 |
ВСПОМОГАТЕЛЬНЫЙ РОЛИК авто На входе в станок предусмотрен вспомогательный холостой (неприводной) ролик, который облегчает подачу бруса в станок, как при ручной подаче, так и при использовании автоматического подающего транспортера с центрователем |
Технические характеристики станка 20П-АВТО (2*30 кВт)
| Параметры бруса | |
| Толщина бруса (макс), мм | 210 |
| Ширина бруса (макс), мм | 700 |
| Длина бруса (мин), мм | 1200 |
| Общие характеристики | |
| Скорость подачи, м/мин | 0 - 18.5 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 2 |
| Частота вращения пильного вала, об/мин | 3000 |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 350; 400; 450 |
| Расстояние между пилами (макс), мм | 700 |
| Количество пил, шт. | 10+10* |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 6 |
| Регулировка толщины бруса | Электромеханическая |
| Мощность узлов | |
| Мощность двигателя регулировки толщины, кВт | 1.1 |
| Мощность двигателя пильного вала (верх), кВт | 30 |
| Мощность двигателя пильного вала (низ), кВт | 30 |
| Мощность двигателя подачи, кВт | 3 |
| Мощность (общая), кВт | 64.1 |
| Габаритные размеры | |
| Длина, мм | 2265 |
| Ширина, мм | 1410 |
| Высота, мм | 1562 |
| Вес, кг | 3310 |
