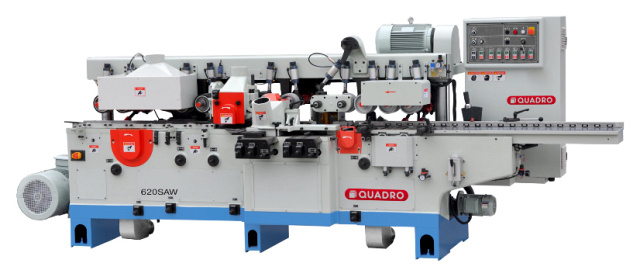

Двухсторонний продольно-фрезерный станок QUADRO 620SAW

Ключевые характеристики

Все характеристики →

Мощность

94,5 кВт

Масса

4600 кг

Код товара: 106415

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 09.12.2026
Доставка до: 14.12.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины. Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.

Область применения QUADRO 620SAW

Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия

Схемы обработки QUADRO 620SAW

Конструктивные особенности QUADRO 620SAW

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

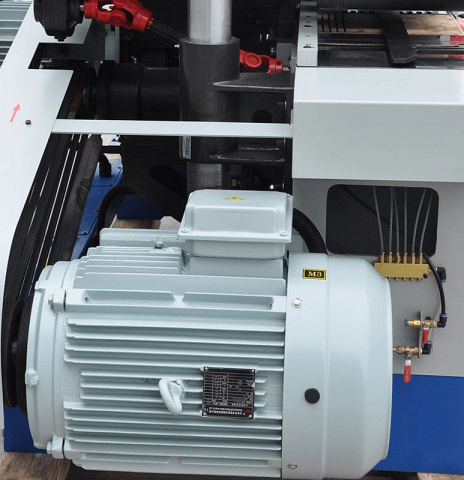

	Мощность привода пильных узлов 22 и 30 кВт Позволяет устанавливать несколько дисковых пил диаметром до 320 мм с максимальной высотой пропила заготовки 200 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

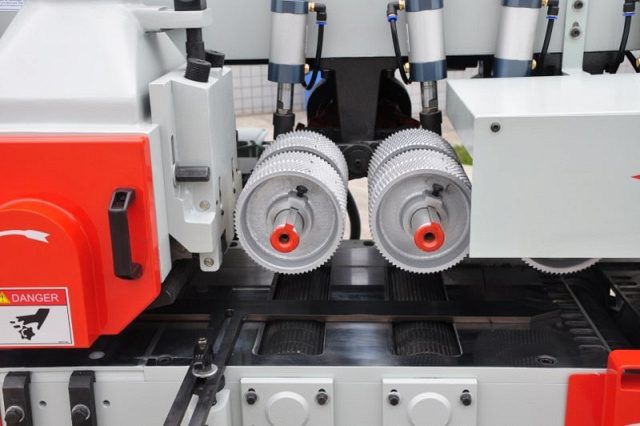

	Мощная система подачи и фиксации пиломатериала Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 5 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 200 мм, в том числе заготовок естественной влажности.

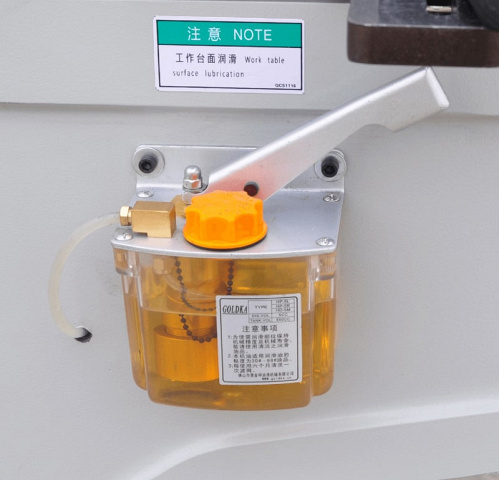

	Ручной носос для смазки рабочего стола На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

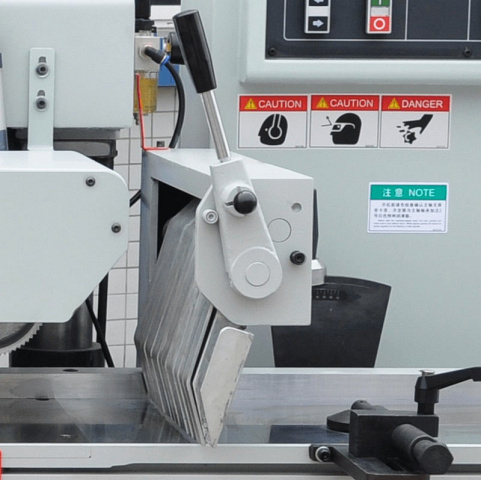

	Когтевая защита Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.

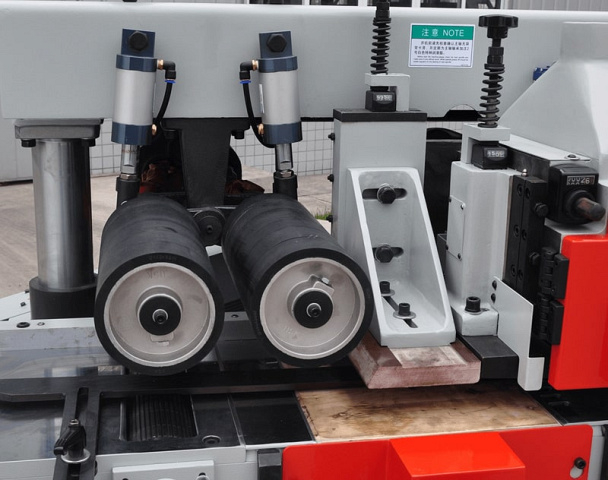

	Специальное исполнение верхнего прижима и плиты пильного узла Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.

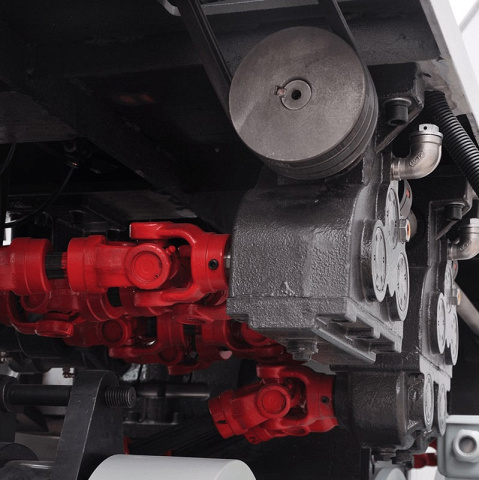

	Чугунные редукторы с карданным приводом прижимных роликов Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

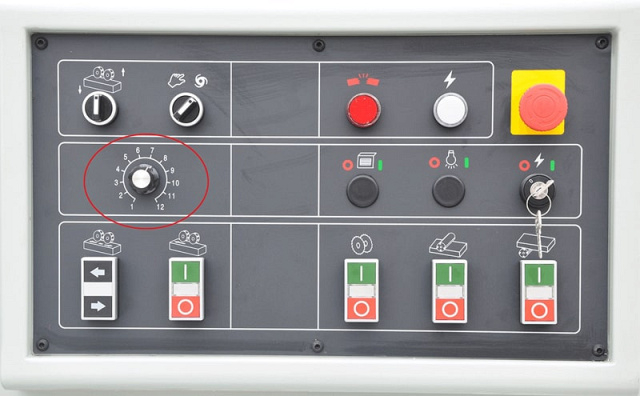

	Электронный инветор Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 5 до 25 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

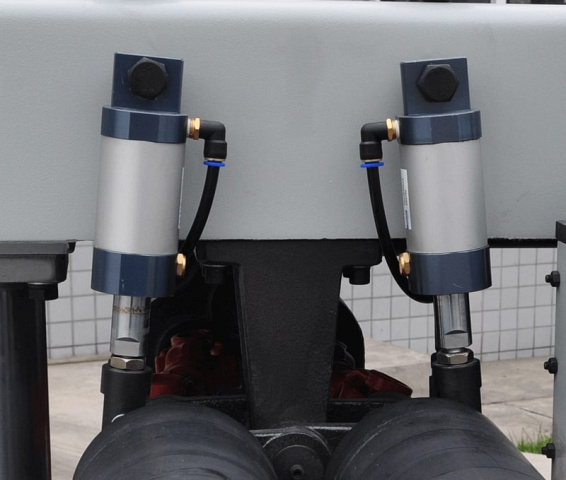

	Пневматическое управление прижимными роликами Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.
	Наружный диаметр шпинделей 50 мм Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы.

Технические характеристики QUADRO 620SAW

Характеристика	Значение
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	200 х 200
Скорость подачи, м/мин	5 - 25
Диаметр шпинделей, мм	40 (1 - 4 шпиндели),50 (5, 6 шпиндели)
Частота вращения шпинделей, об/мин	6800 (1 - 4 шпиндели),4200 (5, 6 шпиндели)
Производимые изделия	бруски «Таруки» / мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Высота пропила, мм	200
Шпиндель №1, кВт	7,5 (1-го нижнего)
Шпиндель №2, кВт	7,5 (правого)
Шпиндель №3, кВт	7,5 (левого)
Шпиндель №4, кВт	11 (1-го верхнего)
Шпиндель №5, кВт	22 (2-го верхнего) пильный + 0,37
Шпиндель №6, кВт	30 (2-го нижнего) пильный + 0,37
Мощность двигателя подачи, кВт	7,5
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	94,5
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	110 - 180 (правого)
Шпиндель №3, мм	110 - 180 (левого)
Шпиндель №4, мм	110 - 180 (1-го верхнего)
Шпиндель №5, мм	250 - 320 (2-го верхнего) пильный
Шпиндель №6, мм	250 - 320 (2-го нижнего) пильный
Ширина, мм	20 - 200
Толщина, мм	10 - 200
Длина наименьшая, мм	550 (480)
Длина, мм	4580
Ширина, мм	1800
Высота, мм	1750
Вес, кг	4600

Макс. толщина реза, мм 10 - 200
Мощность, кВт 94,5
Масса, кг 4600
Модель 620SAW
Type Двухсторонний продольно-фрезерный станок
Макс. сечение, мм 200 х 200
