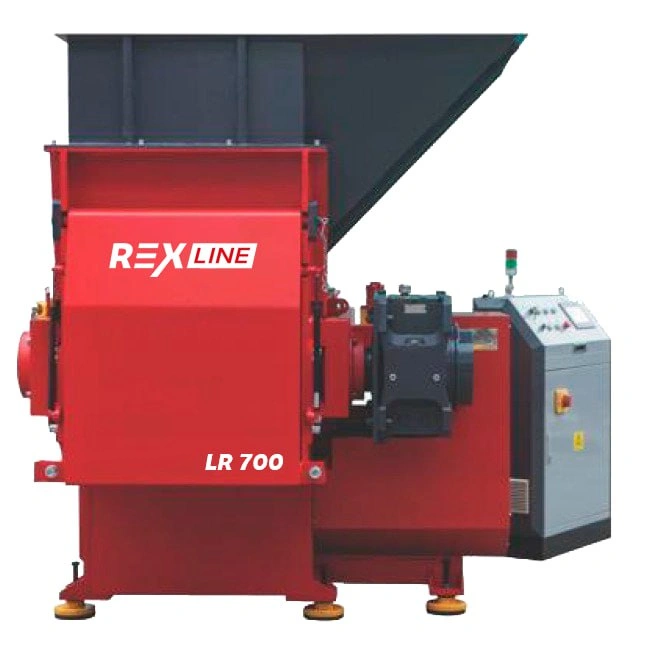

Дробилка шредерного типа REX Line LR 700
НАЗНАЧЕНИЕ:
Предназначен для измельчения всех типов древесных отходов в щепу для дальнейшей переработки в биотопливо.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на различных предприятиях для дробления отходов от производства мебели, фасадов, погонажных изделий, меб. щита, столярных изделий, паркета, поддонов, домостроительного бруса, измельчения обрези, шпона, брака, отходов от лущения и др., при производстве фанеры, ламинированных и других древесных плит.
СХЕМА ОБРАБОТКИ:
ИСХОДНОЕ СЫРЬЕ:
ПОЛУЧАЕМЫЙ МАТЕРИАЛ:
Также эффективно измельчает и другие виды материалы, такие как пластик, кабеля, металлические профиля, электронику, картон.
СХЕМА ДРОБИЛКИ:
A. Нож ротора (4-х сторонний)
B. Держатель ножа ротора
C. Контрнож
D. Держатель контрножа
1. Вал с ножами
2. Сито
3. Гидравлический толкатель
4. Мотор редуктор
На валу используются роторные ножи V-типа.
В ножах применяется инструментальная сталь прошедшая тепловую обработку марки DC53.
DC53 – разработана в Японии представляет собой интсрументальную сталь в состав которой включает:
1% - углерода (С)
8% - хрома (Cr)
2% - молибдена (Mo)
0.28% - ванадия (V)

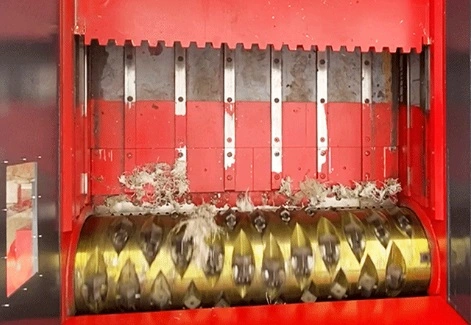

В шредерах REX модели LR применяется измельчение одним валом со сменными резцами и подвижной плитой, прижимающей материал в зоне дробления. Для нужного размера щепы применяется сменные решетки с ячейками.
Конструктивные особенности REX Line LR 700
|

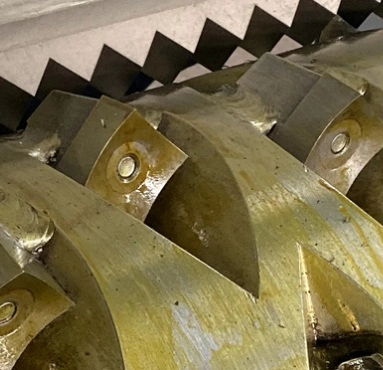

НОЖИ DC 53
Размещение ножей по V-образной схеме на роторе. Ножи из специального материала DC53 с термообработкой, можно использовать с четырёх сторон. DC53 – сплав представляет собой интсрументальную сталь в состав которой включает: 1% - углерода (С) 8% - хрома (Cr) 2% - молибдена (Mo) 0.28% - ванадия (V) Зазоры между роторными ножами и контрножами регулируются. |
|

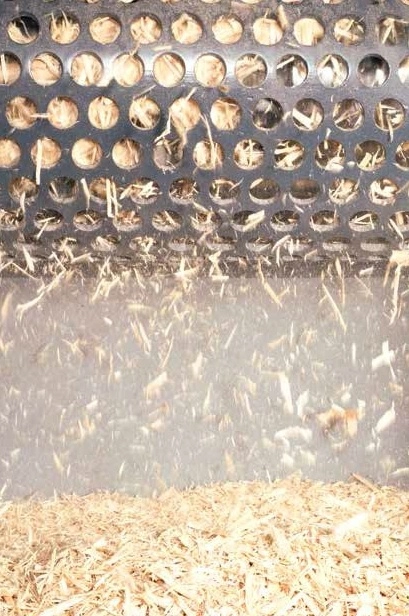

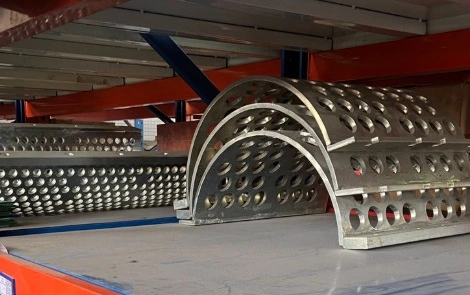

СИТО
Для нужного размера щепы применяются сменные решетки с ячейками (сито) размером:
 |
|

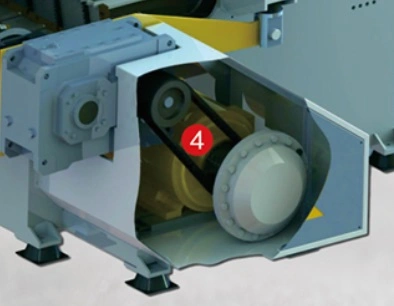

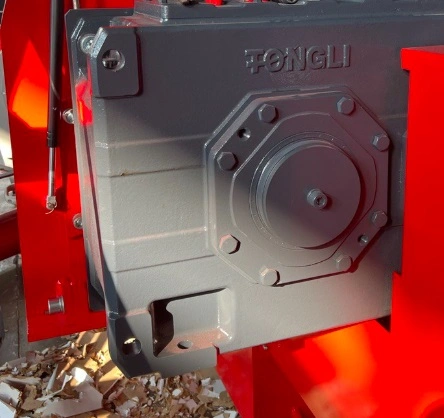

МОТОР РЕДКУТОР
Привод вала осуществляется через высокомощный редуктор от двигателя 5-ью клиновыми ремнями. Редуктор передает вращение двигателя в большой крутящий момент требуемый для дробления. Встроенная система эластомерических демпферов позволяет полностью погасить удары и вибрацию во время дробления. |
|
ДВИГАТЕЛЬ
|
|
ГИДРАВЛИЧЕСКИЙ ТОЛКАТЕЛЬ
Толкатель имеет продвинутую конструкцию. Движение толкателя происходит по высокопрочным направляющим обеспечивающим надежную и долгую работу. Имеется специальный канал для утечки пыли — пыль выводится через этот канал, обеспечивая дополнительную защиту гидравлической системы. |
|

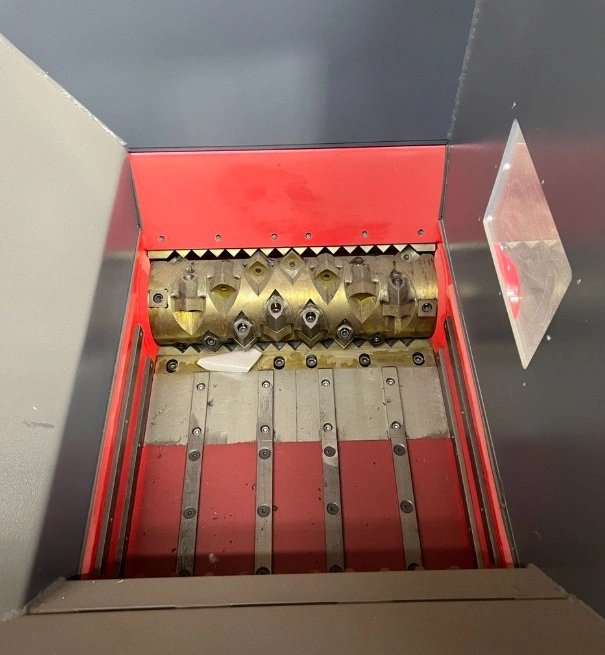

БУНКЕР
Бункер со смотровым окном позволяет нагрузить станок работой на длительное время. |
Технические характеристики станка REX Line LR 700
| Общие характеристики | |
| Размер загрузочного бункера, мм | 1300 х 800 |
| Количество контрножей, шт | 4 |
| Диаметр ротора, мм | 300 |
| Высота загрузки, мм | 565 |
| Производительность, м³/час | 4 - 5 |
| Ход толкателя, мм | 500 |
| Частота вращения ротора, об/мин | 80 |
| Диаметр отверстия сита, мм (по заказу устанавливается различные размеры сита для разного размера щепы) | 12 - 40 |
| Длина вала, мм | 800 |
| Количество резцов, шт | 35 |
| Рабочий объём бункера, м³ | 1.5 |
| Мощность узлов | |
| Мощность основного двигателя, кВт | 37 |
| Мощность гидравлики, кВт | 3.75 |
| Габаритные размеры | |
| Длина, мм | 2800 |
| Ширина, мм | 1800 |
| Высота, мм | 2100 |
| Вес, кг | 4000 |
