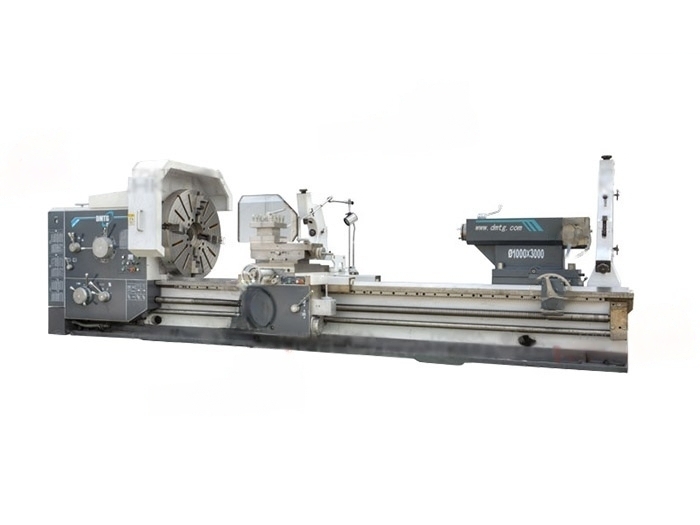

Токарный станок Dmtg CW61125M/5000

Преимущества токарного станка Dmtg CW61125M/5000

• Надежность и высокое качество исполнения
• Высокая производительность и точность обработки
• Простота в эксплуатации и обслуживании
• Долгий срок службы
• Широкий спектр возможностей по настройке и управлению

Особенности токарного станка dmtg cw61125m/5000

• Максимальный диаметр обработки до 1250 мм
• Длина обработки до 5000 мм
• Мощный шпиндель с возможностью регулировки скорости
• Интегрированная система ЧПУ для точной и эффективной работы
• Различные приспособления и оснастка для разнообразных видов обработки

Назначение токарного станка dmtg cw61125m/5000

Токарный станок Dmtg CW61125M/5000 предназначен для точной обработки деталей из металла, пластика и других материалов. Он идеально подходит для производства запчастей, инструментов, а также для выполнения сложных технических задач.

Сферы применения токарного станка dmtg cw61125m/5000

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Энергетика
• Производство оборудования

Токарный станок Dmtg CW61125M/5000 предназначен для черновой, получистовой и чистовой обработки заготовок из металлов и других материалов в виде тел вращения. Полностью использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов позволяют широкий диапазон вращения шпинделя и подач. Станок обладает высокопрочной станиной, выполненной из чугуна. На нее монтируются все механизмы станка. Данный станок имеет муфту защиты от перегрузок, что позволяет избежать перегрузки системы подач и системы ускоренного перемещения.

Варианты использования dmtg cw61125m/5000

• черновая обработка внутренних и наружных цилиндрических поверхностей;
• обработка конических и торцевых поверхностей;
• нарезание метрических, дюймовых, модульных и питчевых резьб;
• сверление, развертывание и проточка канавок.

На станке можно обрабатывать детали из стали, чугуна и цветных металлов. Тяжелые токарные станки могут применяться во многих отраслях промышленности для обработки деталей с высокой точностью и производительностью. Необходимую точность обработки детали обеспечивают жесткость, виброустойчивость и температурная стабильность конструкции станка. Благодаря тому, что на станке установлен мощный двигатель, он может производить нарезание различной резьбы на заготовках из черных и цветных металлов. Использовать возможности современных твердосплавных и обычных инструментов при обработке различных материалов позволяет широкий диапазон частот вращения шпинделя и подач.

Степень точности обработанной заготовки достигает IT6-IT7 с низкими значениями шероховатости поверхности. Станки данной серии могут быть оснащены ручным управлением или ножным тормозом, что делает их более удобными в управлении, чувствительными и надежными в торможении.

Особенности dmtg cw61125m/5000

• высокая мощность шпинделя;
• большой крутящий момент на шпинделе.

Преимущества dmtg cw61125m/5000

• жесткая станина;
• большие диаметры обработки;
• большой модельный ряд РМЦ;
• наличие СОЖ;
• большой диаметр отверстия шпинделя.

Наличие системы подачи смазочно-охлаждающей жидкости (СОЖ) является обязательным условием для большинства технологических процессов обработки металлов резанием и давлением. Основное назначение СОЖ – это уменьшение температуры, силовых параметров обработки и износа режущего инструмента. СОЖ обладают антикоррозийными, моющими и антимикробными свойствами, а также они отвечают всевозможным экологическим требованиям.

Станина

Станина станка CW61125M выполнена из чугуна. Поверхность направляющих закалена ТВЧ (HRC50) и отшлифована. Ширина станины – 755 мм. На станке возможна обработка деталей с диаметром до 1400 мм (с использованием гапа, без него до 630 мм). V – образные направляющие обеспечивают плавность хода и высокую точность обработки. Система смазки направляющих снижает трудоемкость обслуживания станки и увеличивает его ресурс. Максимальный вес заготовки в центрах – 5000 кг. В базовую комплектацию станка входит задняя бабка с диаметром пиноли 160 мм и метрическим конусом 80 мм. Максимальное перемещение пиноли задней бабки – 300 мм. Возможность выбора скорости перемещения через редуктор от маховика. Скорость быстрых ходов в продольном направлении – 3740 мм/мин, поперечных – 1870 мм/мин.

Шпиндель

Шпиндель с внутренним отверстием 130 мм и метрическим конусом 140 имеет 21 ступень скоростей вперед и 12 на реверс. Что позволяет достигать диапазона вращения от 3,15 до 315 об/мин вперед и от 4,5 до 415 об/мин на реверс. Скорость шпинделя устанавливается с помощью двух рукояток. Так же в виде опции возможна установка на тяжелый токарный станок CW61100M шпинделя с внутренним отверстием 160 мм. Широкий диапазон продольных и поперечных подач обеспечивает высокое качество обработки различных материалов.

Прочее

В резцедержатель устанавливается инструмент с поперечным сечением державки 45х45 мм. Система подачи СОЖ оборудована шестеренчатым насосом CB-B10 (вращение против часовой стрелки) со скоростью вращения 1450 об/мин, обеспечивает подачу СОЖ в зону обработки, реализует отвод тепла от резца и смыв стружки из зоны резания и охлаждение режущей кромки инструмента.

Технические характеристики dmtg cw61125m/5000

Комплект поставки dmtg cw61125m/5000

• станок Dmtg CW61125M/5000
• 4-кулачковый токарный патрон ⌀1600 мм
• Люнет подвижный ⌀80-350 мм
• Люнет неподвижный ⌀80-550 мм
• Система подачи СОЖ.
• Станочный светильник.
• Упорный центр метрический 80.
• Комплект анкерных болтов
• Комплект обслуживающего инструмента.
• Руководство по эксплуатации на русском языке.

• Ø обработки над станиной, мм 1250
• Ø обработки над супортом, мм 880
• Расстояние между центрами (рмц), мм 5000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Макс. обороты 390
• Напряжение, В 380
• Масса, кг 16000
• Модель CW61125M/5000
• Производство Китай
• Type Токарный станок
