Токарный станок с ЧПУ DMC DL 8T
Токарный станок с ЧПУ DMC DL 8T
Токарный станок с ЧПУ DMC DL 8T - это надежное и производительное оборудование, которое отлично подойдет для широкого спектра промышленных задач. Этот станок обеспечивает высокую точность обработки деталей и позволяет значительно увеличить производительность вашего производства.
Преимущества токарного станка с чпу dmc dl 8t:
- Высокая точность обработки деталей
- Производительность и эффективность работы
- Простота управления благодаря ЧПУ
- Надежность и долговечность
- Широкий спектр применения
Особенности токарного станка с чпу dmc dl 8t:
- Мощность: 8 кВт
- Диаметр обработки: до 400 мм
- Длина обработки: до 1000 мм
- Скорость шпинделя: до 3000 об/мин
- Точность повторения: 0.01 мм
Токарный станок с ЧПУ DMC DL 8T идеально подходит для обработки различных материалов, таких как металл, пластик, дерево и другие. Он найдет применение в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, электронику и другие.
Не упустите возможность улучшить производительность вашего производства с помощью токарного станка с ЧПУ DMC DL 8T! Закажите его прямо сейчас и получите гарантированное качество и надежность от компании 'Невастанкомаш'!
Токарный станок с ЧПУ DMC DL 8T позволяет производить широкий ряд операций по обработке деталей: точение, резание, торцевание, снятие фасок, нарезание резьбы и т.д.
Общая информация о токарном станке с чпу серия dl т
Серия токарных станков «DL T» самая популярная из всей линейки токарных станков Южно-Корейского производителя ДМС. За всё время существование завода станков именно этой серии больше всего было выпущено. Да и сейчас она неизменно пользуется спросом у производственников. Благодаря чему завод всё время держит полусобранные станки данной серии на своем производстве обеспечивая минимальный срок изготовления. В связи с тем, что станков данной серии было изготовлено несколько десятков тысяч за всё время существование завода. Данная серия является самой «обкатанной», отлаженной, а в сочетании с ходовыми размерами обработки является первым выбором для промышленника. Станки данной серии предлагают как с короткой станиной, так и с удлиненной, до 500 мм. Станки комплектуются как стандартной револьверной головой, так и револьверной головой с приводным инструментом. Станки «DL T» - это первый выбор при длинне точения до 500 мм как при необходимости наличия приводного инструмента, так и без него.

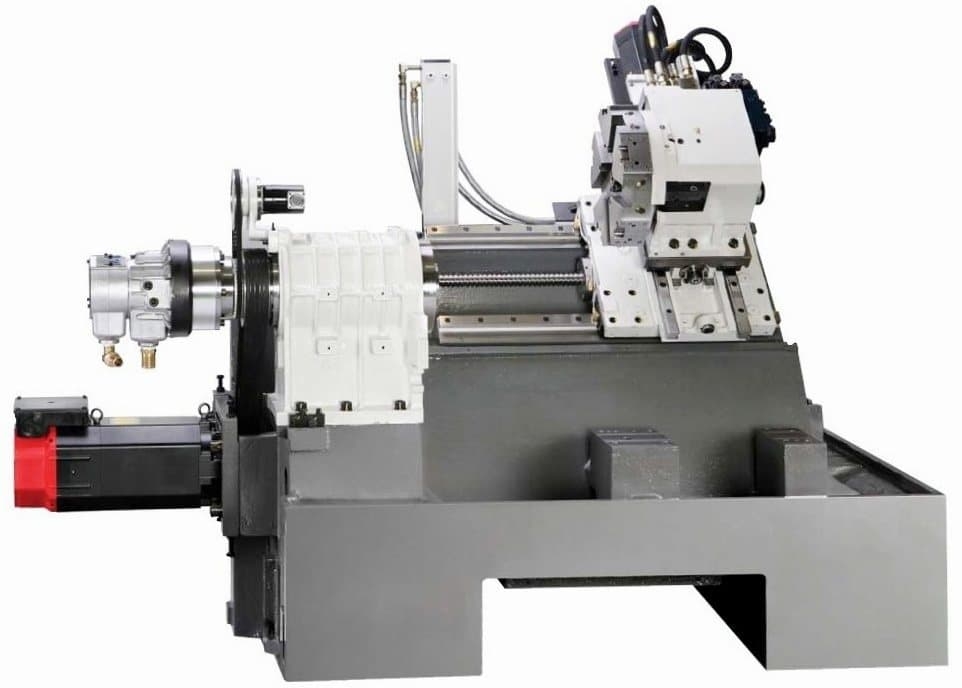

Чугунная цельная литая жесткая станина.
Классическое исполнение станины с высокой степенью жесткости наряду с высокотехнологичными решениями и качеством литья обеспечивают исключительное качество.
Наклон станины в 45° обеспечивают легкое удаление стружки из рабочей зоны станка. Последующая транспортировка стружки происходит с помощью стружкоуборочного транспортера (опция). Такая конструкция проста в обслуживании и зарекомендовала себя.
Данный тип станины в процессе обслуживания имеет малые, не значительные тепловые деформации.
Станки моделей DL T имеют станину, выполненную с наклоном 45°.
Линейные направляющие и приводные механизмы защищены телескопическими стальными кожухами. Это предотвращает загрязнение, защищает от попадания стружки и как продлевает срок эксплуатации станка с заданными точностным характеристиками.
Станина усилена системой ребер жесткости. Ребра жесткости предназначены для упрочнения конструкции, предания её жесткости, предотвращают перекос станины и ее коробление. Система ребер жесткости позволяет равномерно распределять тепло по всей площади станины и эффективно его отводить.

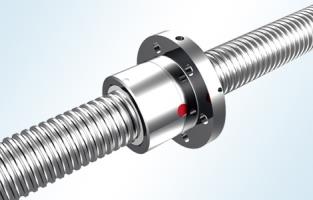

В станках серии DL применяются высокоточные шарико-винтовые пары (ШВП). В шарико-винтовых передачах трение скольжения заменено трением качения. Винт и гайку разделяют ряды шариков, перемещающиеся в углублениях резьбы винта. Рециркуляция шариков обеспечивается возвратными каналами.
Такая система обеспечивает:
- работу при больших нагрузках;
- высокую плавность хода;
- низкий уровень шума;
- долговечность;
- большой КПД;
- легкие усилия по перемещению;
- малое трение покоя
- возможность работы при больших скоростях;
- точность позиционирования;
- большую жесткость;
- отсутствие люфта;
- возможность регулирования преднатяга.
Шарико-винтовые пары обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.

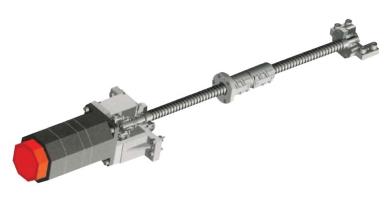

Особенностью ШВП в данной серии станков является схема привода: от вала серводвигателя напрямую через соединительную муфту на винт ШВП.
Прямой привод обеспечивает движение во время механической обработки без шума, без зазора и без вибрации с заданной точностью.
Револьверная голова с торцевым креплением инструмента позволяет устанавливать инструментальные державки как для внутренней, так и для наружной обработки.
Быстрая смена инструментов уменьшает время холостых ходов, что сокращает время простоя оборудования и повышает производительность в целом.
Технические характеристики dmc dl 8t
| Технические данные | Ед.изм. | DL 8T |
| Макс. диаметр заготовки устанавливаемый над станиной | мм | Ø480 |
| Макс. диаметр точения | мм | Ø280 |
| Макс. длина точения | мм | 300 |
| Макс. диаметр обрабатываемого прутка | мм | O51 |
| Частота вращения шпинделя | об/мин | 4500 |
| Присоединительный торец шпинделя | ASA | A2-6 |
| Диаметр сквозного отверстия в шпинделе | мм | O62 |
| Размер патрона | мм | O200 (8??) |
| Перемещение по оси x | мм | 165 |
| Перемещение по оси z | мм | 350 |
| Ускоренное перемещение по оси x | м/мин | 30 |
| Ускоренное перемещение по оси z | м/мин | 36 |
| Количество устанавливаемых инструментальных позиций | шт | 10 |
| Размеры инструмента для наружной обработки | мм | 20x20 |
| Размеры инструмента для внутренней обработки | мм | O32 |

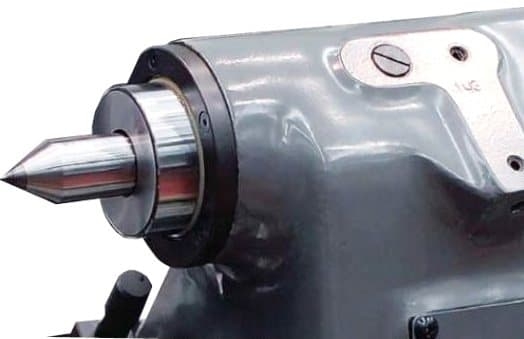

| Диаметр задней бабки | мм | O65 |
| Конус пиноли задней бабки | МК 4 | |
| Перемещение задней бабки | мм | 220 |
| Тип перемещения задней бабки | ручное | |

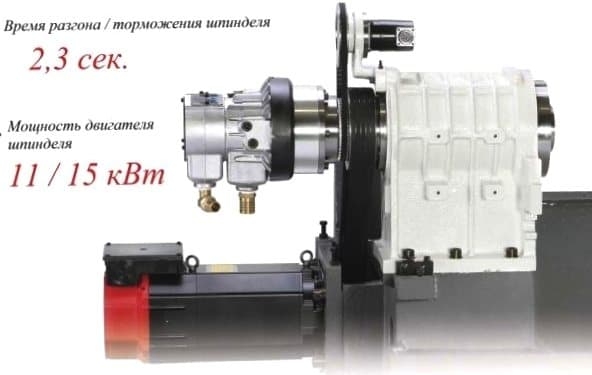

| Мощность двигателя шпинделя | кВт | 11/15 |
| Мощность серводвигателей оси x | кВт | 1.8 |
| Мощность серводвигателей оси z | кВт | 1.8 |
| Общая потребляемая мощность | кВт | 21 |
| Длина х ширина | мм | 2040x1625 |
| Высота | мм | 1690 |
| Вес | кг | 2730 |
Стандартная комплектация dmc dl 8t:
- ЧПУ Fanuc 0i Mate TD;
- Гидравлический патрон Ø150 мм (6");
- 10 - позиционный инструментальный револьвер;

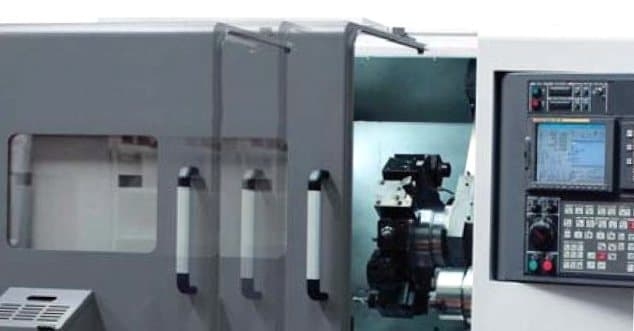

- Кабинетная защита рабочей зоны;
- Система подачи СОЖ;
- Стандартный комплект инструментальных блоков;
- Комплект мягких кулачков - 2 шт;
- Замок двери рабочей зоны;
- Сигнальная лампа;
- Педаль управления патроном;
- Гидравлическая система;
- Трансформатор;
- Интерфейс устройства прутковой подачи;
- Вспомогательный инструмент;
- Инструкция по эксплуатации.
Дополнительная комплектация dl 8t:
- Задняя бабка;
- Устройство предварительной настройки инструмента;
- Автоматическая дверь рабочей зоны;
- Улавливатель готовых деталей;
- Цанговый патрон;
- Устройство прутковой подачи Barload BA 65 L=1200 мм;
- Устройство прутковой подачи Barload BA 65 L=1500 мм;
- Стружкоуборочный конвейер;
- Бак для стружки поворотного типа 230 л;
- Бак для стружки поворотного типа 300 л;
- Пистолет для СОЖ;
- Пистолет для обдува детали;
- Кондиционирование электрошкафа;
- Карта памяти 1 Гбт+ адаптер;
- Удвоенное давление на патроне.
