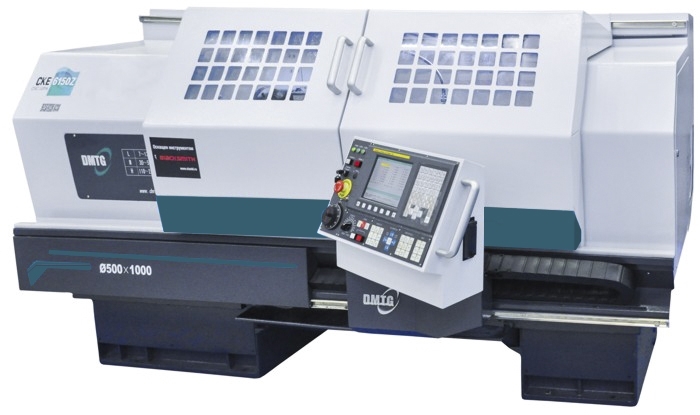

Токарный станок с ЧПУ DMTG CKS500/1000
Новинка
Высокопроизводительный и точный токарный станок с ЧПУ для серийного и мелкосерийного производства. Инновационная система ЧПУ Fanuc 0i TF Plus (опция: Siemens 808D / Siemens 828D / GSK 988TA).
Особенности
- Сервопривод шпинделя производства CTB (Китай).
- Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- Сервоприводы Fanuc Beta iS (12 Нм) по всем осям.
- 4-позиционный электромеханический сменщик инструмента (опция: 6-позиционный электромеханический / 8-позиционный гидравлический сменщик инструмента).
- Механический 3-кулачковый токарный патрон 250 мм (опция: гидравлический 3-кулачковый патрон Auto Strong (Тайвань)).
- Механическая задняя бабка (опция: гидравлическая задняя бабка).
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Литая станина сложной формы с высокой жесткостью и прочностью, имеет многочисленные ребра жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- 2 передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 35 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Современный аналог советских станков 16А20Ф3, 16К20Ф3.
Основные технические характеристики станка DMTG CKS500/1000
| Модель | CKS500 |
| Номер арт. | 351 4330 |
| Наличие | на складе |
| Технические характеристики | |
| Электропитание | |
| Общая потребляемая мощность | 24 кВт 380 В ~50 Гц |
| Мощность двигателя шпинделя | 7,5 / 11 кВт |
| Система управления | |
| Система ЧПУ | Fanuc 0i TF Plus |
| Опциональные системы ЧПУ | Siemens 808D / Siemens 828D / GSK 988TA |
| Станочные данные | |
| Диаметр обработки над станиной (4-поз. сменщик) | 500 мм |
| Диаметр обработки над станиной (6-поз. сменщик) | 400 мм |
| Диаметр обработки над станиной (8-поз. сменщик) | 370 мм |
| Диаметр обработки над суппортом | 280 мм |
| Межцентровое расстояние | 750 / 1000 / 1500 / 2000 мм |
| Ширина станины | 400 мм |
| Максимальный вес обрабатываемой заготовки | 300 кг |
| Шпиндель | |
| Число оборотов шпинделя | 7 - 2200 об/мин |
| Количество ступеней (автом. переключение) | 3 |
| Проходное отверстие шпинделя | 82 мм |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Внутренний конус шпинделя | метрический 90 (1:20) |
| Диаметр шпинделя в передней опоре | 120 мм |
| Максимальный крутящий момент шпинделя | 1300 Нм |
| Перемещения и подачи | |
| Перемещение по оси Х | 280 мм |
| Перемещение по оси Z | 685 / 935 / 1435 / 1935 мм |
| Скорость рабочей подачи по оси Х | 3000 мм/мин |
| Скорость рабочей подачи по оси Z | 6000 мм/мин |
| Скорость быстрого хода по оси Х | 4000 мм/мин |
| Скорость быстрого хода по оси Z | 8000 мм/мин |
| Диаметр / шаг ШВП по оси Х | 20 / 4 мм |
| Диаметр / шаг ШВП по оси Z | 40 / 6 мм |
| Точность | |
| Повторяемость | ± 0,003 мм |
| Позиционирование | ± 0,005 мм |
| Сменщик инструмента | |
| Тип сменщика инструмента | электромеханический (опция: гидравлический) |
| Количество инструмента | 4 (опция: 6 / 8) |
| Максимальная высота державки резца | 25 мм (4/6 поз. см.) / 20 мм (8-поз. см.) |
| Время смены инструмента (4 / 6 / 8-поз см.) | 3 / 4 / 4 с |
| Точность позиционирования сменщика инструмента | 0,008 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК5 |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Габаритные размеры | |
| Емкость бака СОЖ | 35 литров |
| Емкость гидростанции | 80 литров |
| Габаритные размеры (Д х Ш х В) | 2580 / 2830 / 3330 / 3830 x 1750 x 1620 мм |
| Масса станка | 2550 / 2600 / 2700 / 2800 кг |
Комплект поставки DMTG CKS500/1000
- Механический 3-кулачковый токарный патрон Ø250 мм.
- 4-позиционный электромеханический сменщик инструмента.
- Механическая задняя бабка.
- Система подачи СОЖ.
- Автоматическая система смазки направляющих и ШВП.
- Обслуживающий инструмент.
- Руководство по эксплуатации на русском языке.
