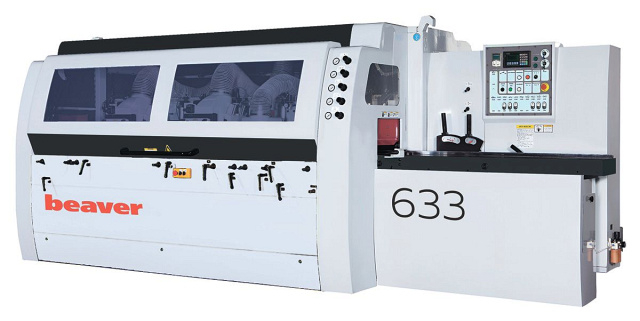

Четырехсторонний станок Beaver 633
(голосов 0)
Артикул: 8665633 Код товара: 106807
На складе: много
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Область применения Beaver 633
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства. Получаемые изделия
Схемы обработки Beaver 633
 |
Профильная обработка заготовок |
 |
Четырехсторонняя обработка за один проход |
 |
Плоскостная обработка заготовок |
Конструктивные особенности Beaver 633
 |

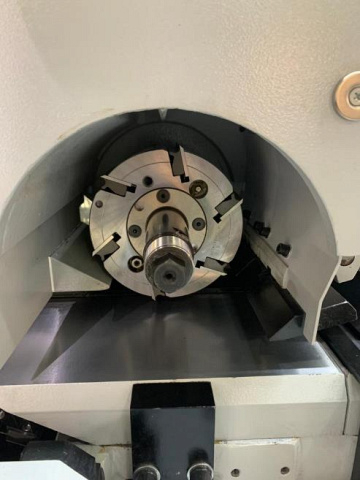

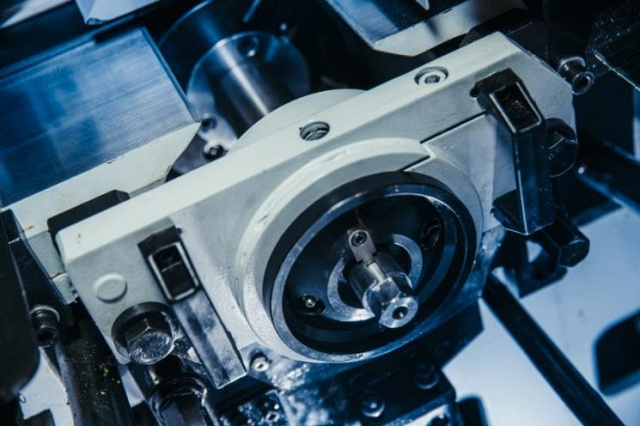

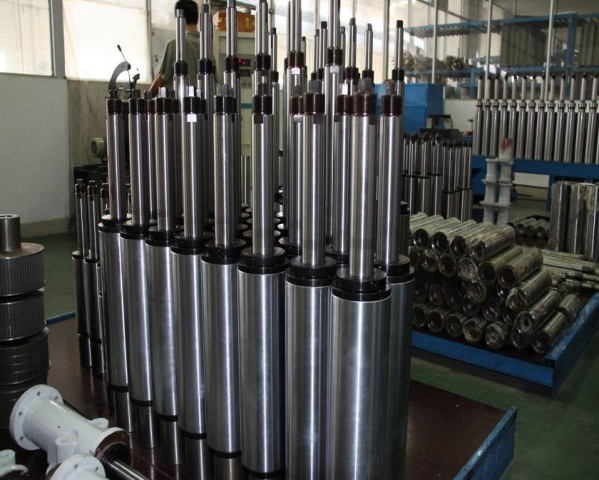

Шпиндели Высокоточные, динамически сбалансированные шпиндели изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники Шпиндели собраны с применением высокоточных подшипников известной фирмы SKF (Европа) и не требуют смазки в процессе эксплуатации. |
 |
Станина На всех четырехсторонних станках Beaver используется самый современный - комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |
Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют использовать тяжелый режущий инструмент. |
 |

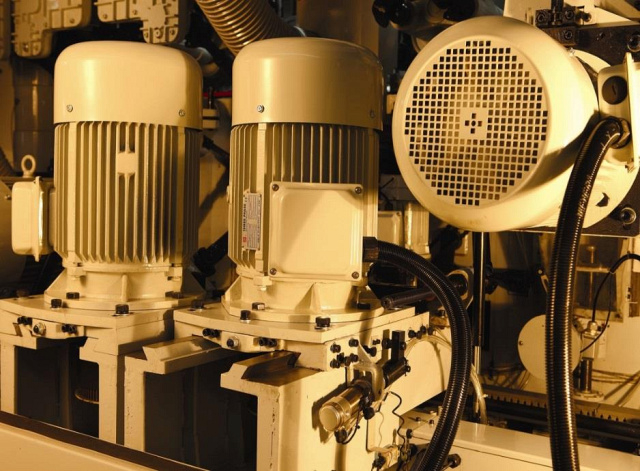

Двигатели 15 кВт Мощность двигателей привода шпинделей 15 кВт позволяют профилировать брус естественной влажности. |
 |
Пневморегулировка пил Массивные прижимные плиты (стружколоматели) 4-го и 5-го верхних шпинделей оснащены пневморегилуровкой. |
 |
Диаметр шпинделей 50 мм Усиленная конструкция шпинделей для работы тяжелым режущим инструментом с большими сьемами материала. |
 |
Подвижная пила Возможность регулировки диаметра инструмента правого шпинделя при помощи подвижной плиты. Упрощает наладку стака, снижая время на установку режущего инструмента. |
 |

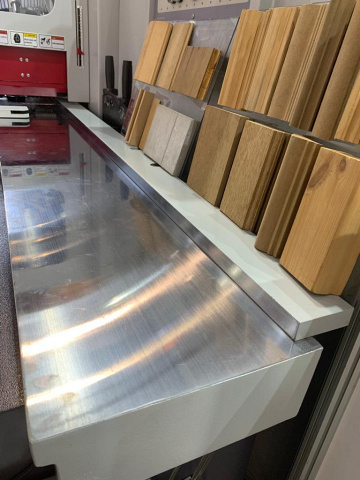

Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |
Панель управления Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм. |
 |

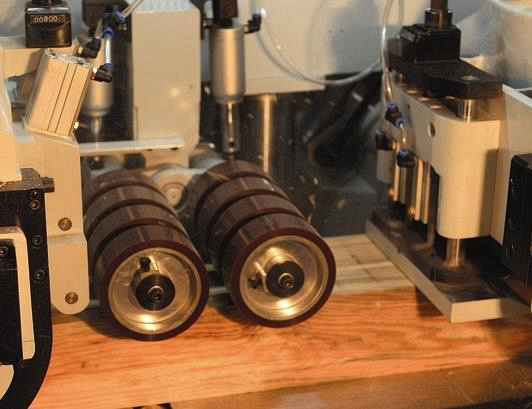

Полиуретановые ролики На выходе заготовку протаскивают полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные, гладкие ролики. Обеспечивается высокое качество обработанной поверхности. |
 |

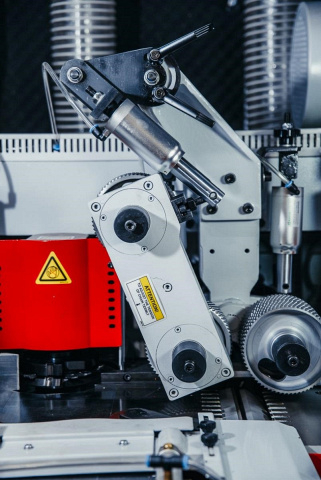

Откидной механизм Предназначен для быстрого доступа к правому боковому шпинделю. Вторая функция – это возможность подачи коротких заготовок. |
 |
Дополнительный пульт Дополнительная пульт управления, установленный на передней части станины, необходима для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки. |
 |

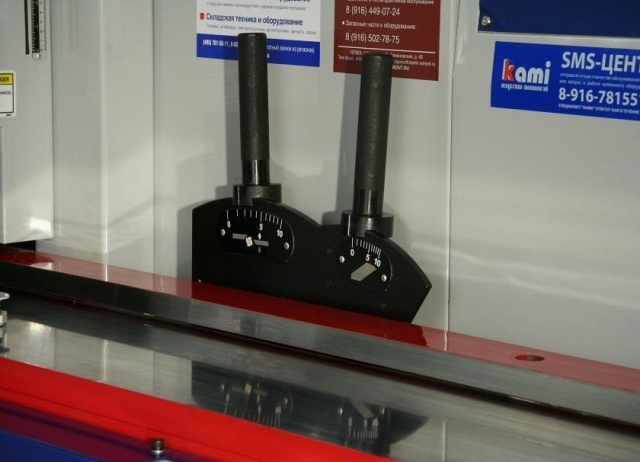

Удобная настройка Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима. |
 |
Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

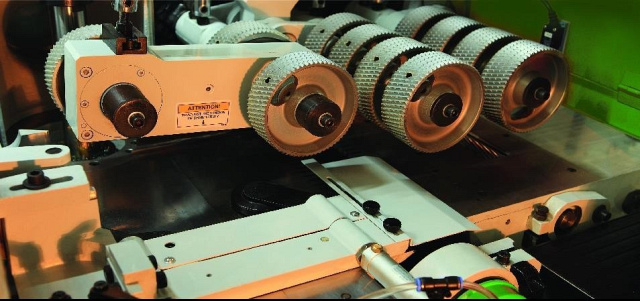

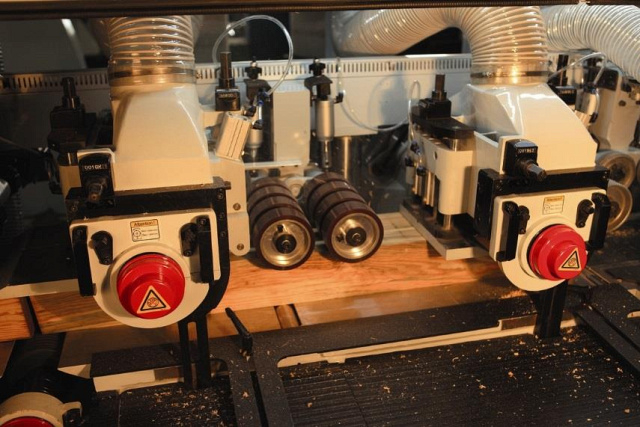

Система подачи Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. |
 |

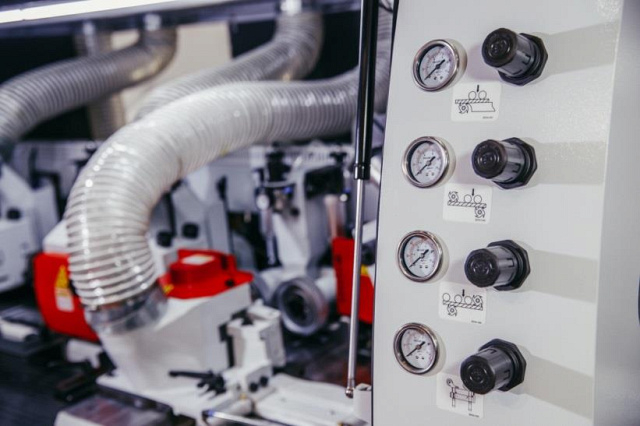

Управление прижимами Три независимых пневматических регулятора, управляющие прижимом трех независимых групп подающих роликов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Снижается время на переналадку станка, повышается производительность, в отличие от пружин, пневматика – стабильный и постоянный прижим заготовок на протяжении всего времени работы станка. |
 |
Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |

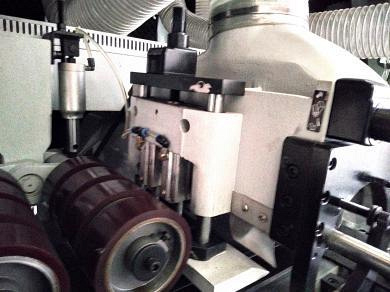

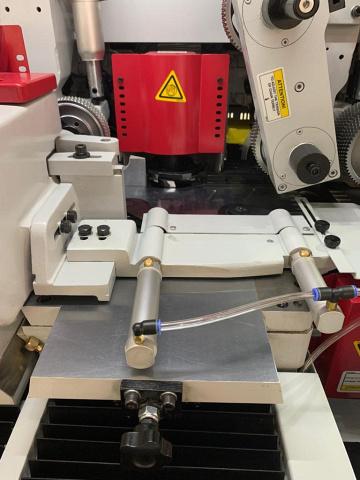

Боковой прижим Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Позволяет деликатно обрабатывать заготовки небольших сечений, исключая их повреждение. |
 |
Приводные ролики в столе В базовой комплектации станка имеется 3 подающих приводных ролика в столе. Благодаря им на станке можно протягивать и обрабатывать заготов-ки естественной влажности, расширяя производственные возможности станка. |
 |
Инвертор Электронная система регулировки скорости подачи (инвертор). Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 6 до 40 м/мин. |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения.Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
|
Электрокомпоненты При изготовлении станка используется одна из самых надежных в мир электрокомпонентов SCHNEIDER Electric, ABB, SIEMENS |
 |
Централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |
Пневматический нижний ролик Первый входной приводной ролик в столе препятствует заклиниванию заготовок на высокой скорости подачи. |
 |
Цифровая индикация Прижимные плиты оснащены цифровой индикацией для точной и быстрой настройки прижима. |
 |

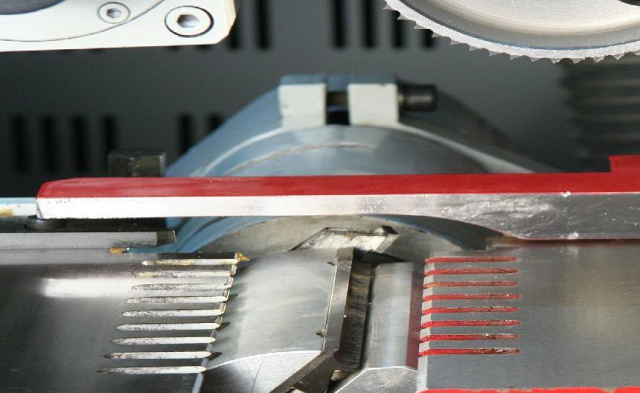

Прижимная траверса Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках. |
 |
Автоматический конвейер (ОПЦИЯ) По желанию заказчика станок может быть оснащен автоматическим устройством для подачи заготовок. |
Комплектация Beaver 633
Дополнительная
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Технические характеристики Beaver 633
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 230 х 330 |
| Скорость подачи, м/мин | 5 - 25 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | на всех горизонтальных шпинделях |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 11 (правого) |
| Шпиндель №3, кВт | 11 (левого) |
| Шпиндель №4, кВт | 15 (1-го верхнего) |
| Шпиндель №5, кВт | 15 (2-го верхнего) |
| Шпиндель №6, кВт | 15 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 11 |
| Мощность двигателя подъема траверсы, кВт | 1,1 |
| Общая установленная мощность, кВт | 90,1 |
| Шпиндель №1, мм | 110 - 125 (1-го нижнего) |
| Шпиндель №2, мм | 110 - 200 (правого) |
| Шпиндель №3, мм | 110 - 200 (левого) |
| Шпиндель №4, мм | 110 - 200 (1-го верхнего) |
| Шпиндель №5, мм | 110 - 200 (2-го верхнего) |
| Шпиндель №6, мм | 110 - 200 (2-го нижнего) |
| Ширина, мм | 80 - 330 |
| Толщина, мм | 30 - 230 (270)* |
| Длина, мм | 4854 |
| Ширина, мм | 2144 |
| Высота, мм | 1950 |
| Вес, кг | 7000 |
