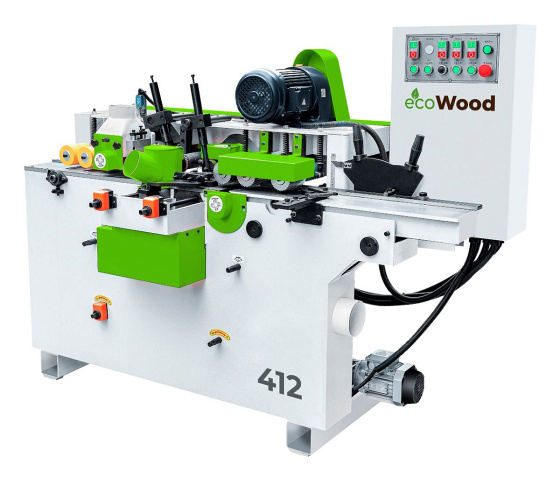

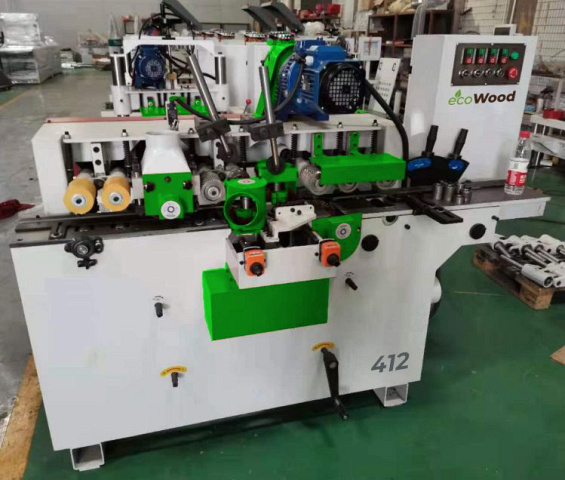

Четырехсторонний продольно-фрезерный станок EcoWood 412
Предназначен для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы, а также ряда погонажных изделий. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для домостроения и другие деревообрабатывающие производства.
Область применения EcoWood 412
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для домостроения и другие деревообрабатывающие производства. Получаемые изделия
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Схемы обработки EcoWood 412
 |
Плоскостная обработка заготовки |
 |
Четырехсторонняя обработка за один проход |
Конструктивные особенности EcoWood 412
.jpg) |
Компактность Станок занимает мало места, потребляет мало электроэнергии, не требует отапливаемого помещения. Прост в использовании и обслуживании. За счет своего оснащения удобен в работе. |
.jpg) |
Регулировка стола Настройка положения подающего стола и боковой базирующей линейки осуществляется быстро и удобно при помощи рукояток. |
.jpg) |
Скорость подачи Скорость подачи регулируется частотным регулятором с диапазоном от 6 до 30 м/мин. |
.jpg) |
Мощность станка Каждый шпиндель станка имеет частоту вращения 8500 об/мин. Мощность каждого горизонтального шпинделя по 5,5 кВт, мощность привода обоих вертикальных шпинделей 5,5 кВт. |
.jpg) |

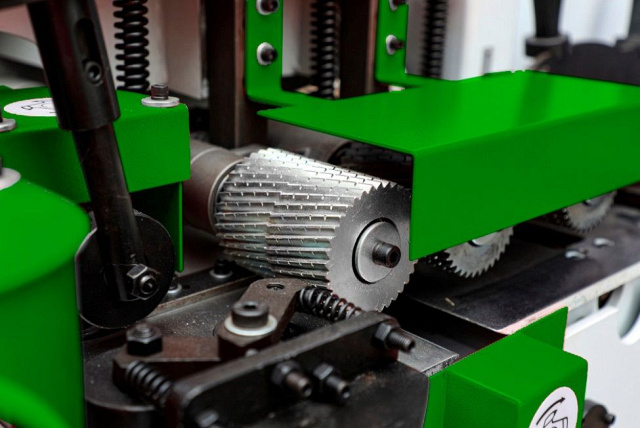

Механизм подачи Привод подающих роликов осуществляется через карданную передачу. 5 групп верхних подающих рифленых роликов позволяют выполнять точную и надежную подачу заготовок. |
.jpg) |
Прижимные горизонтальные ролики Горизонтальный прижимной ролик на подающем столе и блок горизонтальных прижимных роликов установленный напротив правого шпинделя. Обеспечивают оптимальный прижим заготовки к боковой направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. Усилие настраивается механическим пружинным механизмом. |
.jpg) |
Дополнительные ролики Дополнительные верхние прижимные ролики обеспечивают лучший прижим в зоне резания. |
.jpg) |
Обрезиненные подающие ролики После 4-го шпинделя установлены 2 группы обрезиненных роликов. Исключают повреждения поверхности обработанных заготовок. |
.jpg) |
Настройка прижимных роликов Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях. |
.jpg) |

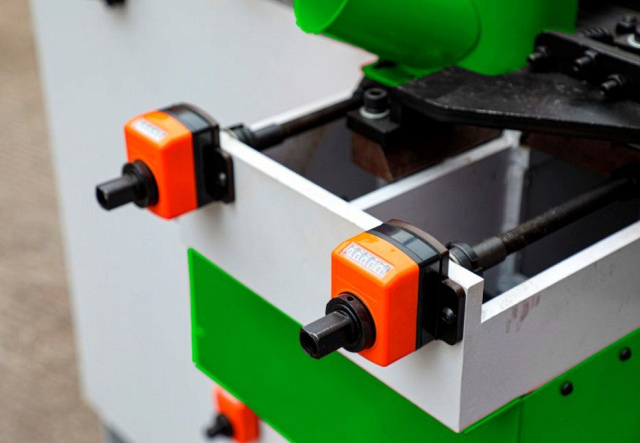

Настройка размеров обработки Механический тип настройки положения шпинделей при помощи 4 винтов, расположенных на передней панели. Интуитивно простая и удобная настройка станка. |
.jpg) |

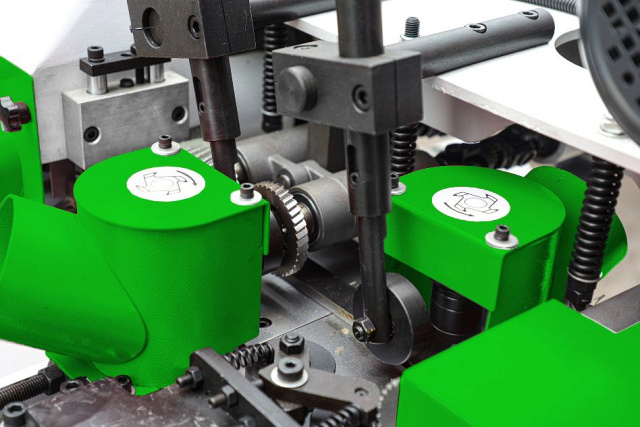

Удаление стружки Для удаления стружки предусмотрены кожухи с патрубками подвода воздуховодов системы аспирации . |
Технические характеристики EcoWood 412
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 4 |
| Макс. сечение заготовки, мм | 120 x 60 |
| Скорость подачи, м/мин | 6 - 30 |
| Диаметр шпинделей, мм | 30 |
| Частота вращения шпинделей, об/мин | 8500 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / обрезная доска / ламели |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | нет |
| Шпиндель №1, кВт | 5,5 (1-го нижнего) |
| Шпиндель №2, кВт | 5,5 (общий для шпинделей №2, №3) |
| Шпиндель №3, кВт | 5,5 (общий для шпинделей №2, №3) |
| Шпиндель №4, кВт | 5,5 (1-го верхнего) |
| Мощность двигателя подачи, кВт | 1,1 |
| Мощность двигателя подъема траверсы, кВт | 0,37 |
| Общая установленная мощность, кВт | 17,97 |
| Ширина, мм | 10 - 120 |
| Толщина, мм | 8 - 60 |
| Длина наименьшая, мм | 100 |
| Длина, мм | 1800 |
| Ширина, мм | 1000 |
| Высота, мм | 1500 |
| Вес, кг | 980 |
