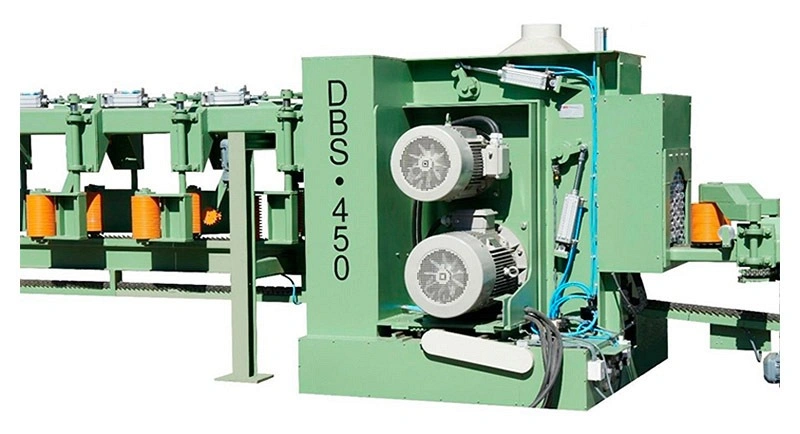

Брусовальные двухвальные станки MS Maschinenbau DBS
Данный станок предназначен для высокопроизводительной и оптимальной распиловки круглого леса (бревен) диаметром до 450 мм на двухкантный брус, лафет, необрезную доску и горбыль.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется в качестве головного оборудования первого ряда в высокопроизводительных лесопильных производствах.
СХЕМА ОБРАБОТКИ:
Схема станка:
Стандартная комплектация:
- Стол подачи
Для брёвен длиной до 6,2 м. - 3-х секционное кантующее устройство брёвен
Встроенное в стол подачи. - Механизм пневмоприжима бревна
После процесса кантования. - Вертикальные вальцы с пневмоприжимом
Для центрирования бревна на входе в зону пиления. - Механизмы прижима бревна
С пневмоприжимом внутри зоны пиления. - Электрическая регулировка ширины пиления
- Механизм автоматической установки ширины пиления
На 6 программируемых размеров. - Боковые приводные шипованные вальцы
На выходе из зоны пиления. - Система автоматического отделения бруса
От боковых досок и горбыля. - Механизм привода цепи подачи
- Комплект электрики
С электродвигателями, мотор-редукторами, проводкой. - Силовой шкаф
- Пульт управления
- Комплект пневматики
Включая пневмоцилиндры. - Набор пильных дисков
Конструктивные особенности MS Maschinenbau DBS-350 30/22
|

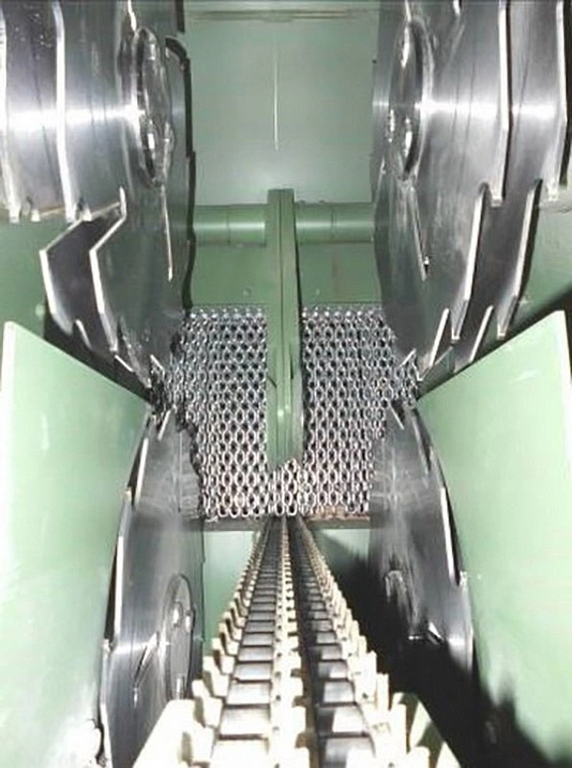

Двухвальная схема пиления
Двухвальная схема позволяет сократить потребление тока, а применение пильных дисков меньших диаметров не требует сложного заточного оборудования для обслуживания. Применение прямого привода пильных дисков ведёт не только к сокращению потребления тока, но делает станок очень гибким, позволяя оператору с пульта управления регулировать ширину получаемого бруса без остановки станка и снятия пильных дисков. |
|

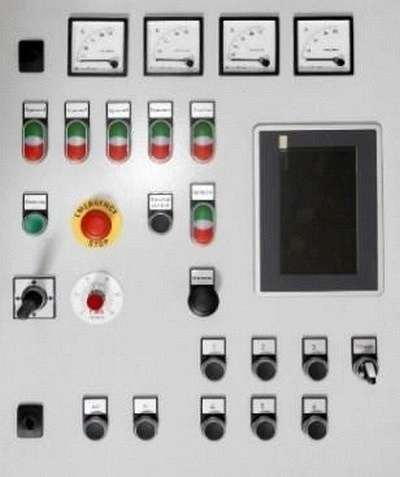

Пульт управления
Обзорный пульт управления с контроллером LENZE соединен со станком кабелем длиной 6,0м и может быть установлен возле станка в удобном для оператора месте. Все основные операции по управлению станком производятся оператором с пульта управления. |
|

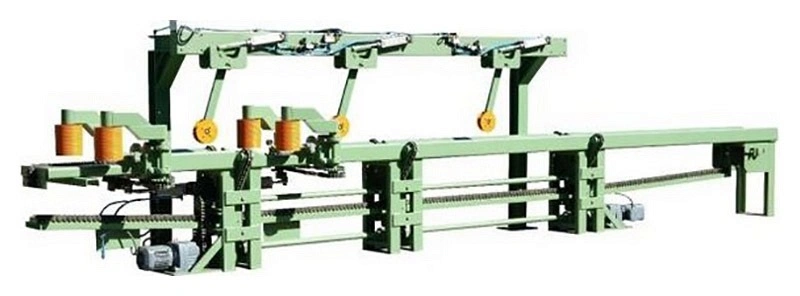

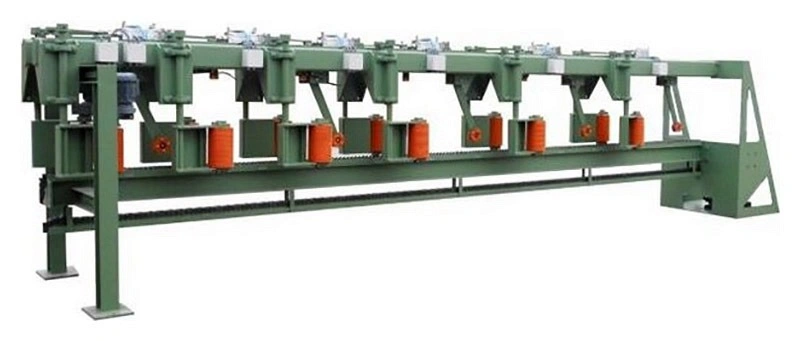

Стол подачи
Со встроенным электромеханическим 3-х секционным кантующим устройством брёвен и двумя парами центрирующих вальцев с пневмоприжимом. Верхние ролики с пневматическим прижимом удерживают бревно в заданном оператором положении после кантования. Подача бревна осуществляется оригинальной когтевой цепью, позволяет организовать подачу бревна как в поперечном, так и в продольном направлении и кантовать бревно непосредственно перед подачей в зону пиления. |
|
Вытяжная система
С помощью вытяжных приводных вальцев отпиленные боковые доски и горбыли выходят из зоны пиления и сваливаются на поперечный транспортёр* для их дальнейшей подачи к линии кромкообрезки, а двухкантный брус транспортируется далее к следующему этапу обработки (например многопильному станку). Весь процесс полностью автоматизирован и не требует дополнительного участия персонала. |
Технические характеристики станка MS Maschinenbau DBS-350 30/22
| Параметры бруса | |
| Толщина выпиливаемого бруса (мин), мм | 80 |
| Параметры бревна | |
| Диаметр бревна (мин-макс), мм | 100 - 350 |
| Длина бревна (мин), мм | 1800 |
| Общие характеристики | |
| Диаметр пилы, мм | 525 |
| Мощность привода подачи, кВт | 3 |
| Постав пил | подвижный |
| Количество пил на валу, шт. | 2 + 2 + 2 + 2 |
| Производительность (по входу, круглого леса), м3/смена | до 150 |
| Скорость подачи, м/мин | 5 - 30 |
| Тип подачи | Цепная |
| Количество пильных валов, шт | 4 |
| Вертикальное перемещение пильных валов | нет |
| Горизонтальное перемещение пильных валов | есть |
| Диаметр пильного вала, мм | 90 |
| Размер и количество аспирационных отверстий, шт х мм | отсутствует |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 2 х 30 + 2 х 22 |
| Габаритные размеры | |
| Длина, мм | 19 000 |
| Ширина, мм | 2200 |
| Высота, мм | 2040 |
| Вес, кг | 9500 |
