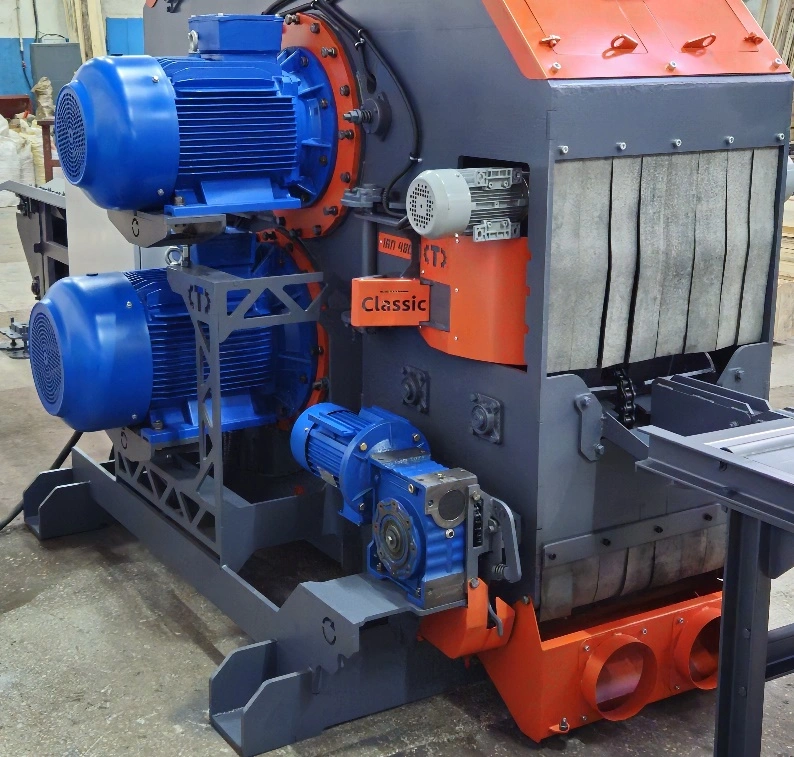

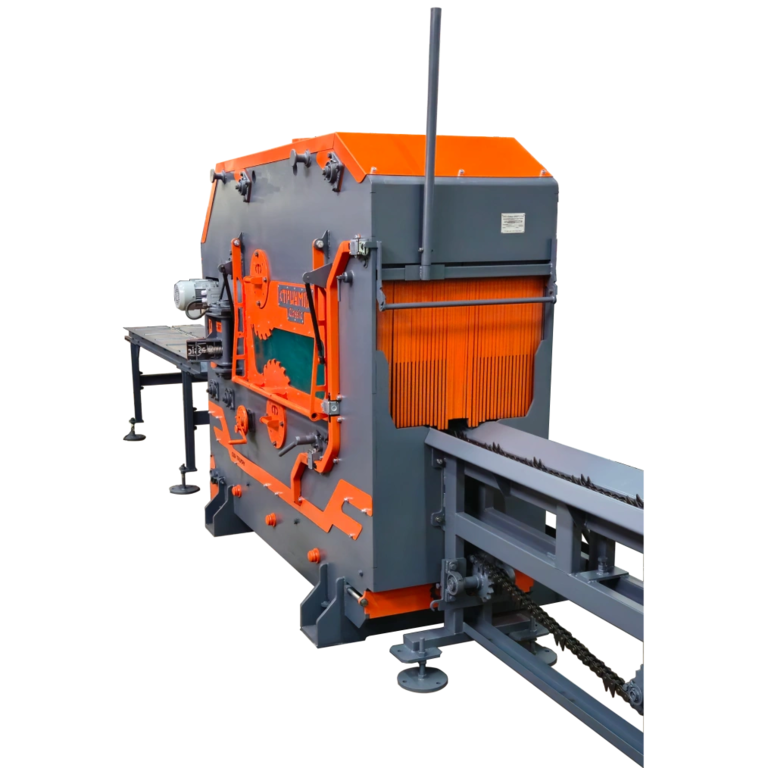

Бревнопильный станок ТРИУМФ 16П480 Classic
Бревнопильный станки серии ТРИУМФ 16П480 Classic предназначены для распиловки круглого леса диаметром до 470 мм, с целью получения 2х-кантного бруса, необрезной доски и горбыля. При этом на станке можно установить до 16 пил. Станок используется в лесопильных линиях производительностью до 100+ м3 в смену
Конструктивные особенности 16П480 classic (45 и 37 кВт)
|
|
СХЕМА ОБРАБОТКИ |
 |
УСИЛЕННАЯ СТАНИНА Толщина стенок станка 16мм. За счет этого вес станка больше чем у модели А350 Classic. Большая масса станка обеспечивает большую виброустойчисвость и повышает долговечность станка, в том числе и продлевает срок службы комплектующих (в первую очередь подшипников). |
 |
ПРЯМОЙ ПРИВОД classic За счет использования прямого привода двигателя достигается максимальный КПД без потерь в отличие от ременной передачи |
 |
ЗУБЧАТАЯ ЦЕПЬ Подающая цепь зубчатая. Главное преимущество использование такой цепи ( в отличие от цепи с толкателем в торец) – возможность минимизировать межторцевые расстояния между бревнами, таким образом производительность станка с такой подачей будет больше. |
 |
ВЫТЯЖНЫЕ РЯБУХИ classic На выходе из станка предусмотрены вытяжные рябухи, которые позволяют удерживать всю пачку распиленного материала до момента полного выхода их станка. Данный механизм позволяет сократить количество обслуживающего персонала |
 |
ЛЕНТОЧНЫЙ ТРАНСПОРТЕР classic Для удобства обслуживания в станке предусмотрен ленточный транспортер с отдельным приводом под нижним валом для эффективного удаления опила. Таким образом не требуется делать приямков, либо поднимать станок на высоту |
 |
КОНТРОПОРЫ classic На валах предусмотрены контропоры для жесткой фиксации. Это позволяет использовать станок при бОльших нагрузках, а также использовать Большее количество пил, в отличие от станков где контропоры не предусмотрены |
 |
ВЫНОСНОЙ ПУЛЬТ УПРАВЛЕНИЯ Удобный и понятный выносной пульт управления, позволяет управлять всеми функциями станка. А также в связи с тем, что пульт не крепится к корпусу станка, то на него не действует вибрация в процессе пиления |
 |
КОГТЕВАЯ ЗАЩИТА Для обеспечения максимальной безопасности при работе станка, в конструкции предусмотрена 2х рядная (верхняя + нижняя) когтевая защита, которая препятствует обратному выбросу бревна или продуктов распила |
| БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ За счет использования бесступенчатой регулировки скорости подачи, есть возможность подбирать оптимальный режим распиловки в зависимости от породы, количества установленных пил, времени года и прочее. |
|
| ТЕРМОСТАТ В электрошкафу предусмотрен термостат для поддержания нормальной температуры. Особенно актуально при использовании станка в зимний период в неотапливаемых помещениях и под навесом |
Технические характеристики станка 16П480 classic (45 и 37 кВт)
| Параметры бревна | |
| Минимальная длина бревна, мм | 2000 |
| Диаметр бревна (мин-макс), мм | 140 - 470 |
| Толщина выпиливаемого бруса (мин-макс), мм | 60 - 420 |
| Общие характеристики | |
| Производительность (по входу, круглого леса), м3/смена | до 110 |
| Скорость подачи, м/мин | до 22 |
| Тип подачи | Цепная |
| Количество пильных валов, шт | 2 |
| Частота вращения пильного вала, об/мин | 1500 |
| Вертикальное перемещение пильных валов | нет |
| Горизонтальное перемещение пильных валов | нет |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 630 |
| Количество пил, шт. | 8+8 |
| Мощность узлов | |
| Мощность двигателя пильного вала (верх), кВт | 37 |
| Мощность двигателя пильного вала (низ), кВт | 45 |
| Мощность двигателя подачи, кВт | 4 |
| Мощность (общая), кВт | 78 |
| Габаритные размеры | |
| Длина, мм | 2630 |
| Ширина, мм | 1725 |
| Высота, мм | 1980 |
| Вес, кг | 3140 |
