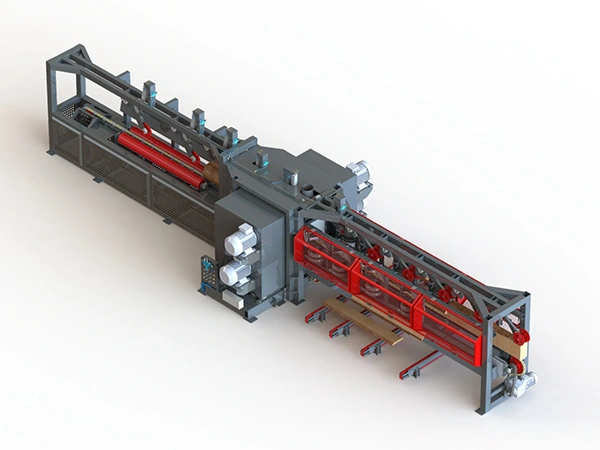

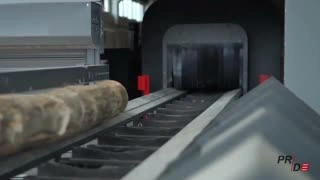

Бревнопильный станок A-CPM/400
Бревнопильный станки A-CPM 400 предназначены для распиловки круглого леса диаметром до 400 мм, с целью получения 2х-кантного бруса, необрезной доски и горбыля. Станок используется в лесопильных линиях производительностью до 250 м3 в смену.
Отличительной особенностью станка является возможность распиловки несортированного леса, за счет использования системы плавающих пил.
СХЕМА ОБРАБОТКИ:
Конструктивные особенности Cena CPM/400 (4x45)
 |
4-х ВАЛЬНОЕ ПИЛЕНИЕ За счет системы 4х вального пиления, а также горизонтального перемещения валов - реализуется основная задача и преимущество данного станка – пиление несортированного леса. Настройка на заданный размер происходит с пульта оператора в течении 1-1,52 сек. |
 |
КАНТОВАТЕЛЬ Встроенные вальцовый кантователь для бревна позволяет очень быстро позиционировать его и ориентировать кривизной вверх перед подачей в станок. После кантования, бревно опускается на цепную подачу, и прижимается сверху, таким образом, чтобы в процессе подачи он было жестко зафиксировано и не повернулось. Данная функция повышает % полезного выхода из бревна |
 |
БРУСООТДЕЛИТЕЛЬ Встроенный брусоотделитель работает в автоматическом режиме. Он удерживает всю распиленную пачку до момента полного выхода из зоны пиления. После этого боковые прижимы раскрываются, боковая доска и горбыль падают вниз на поперечный транспортер, 2х-кантный брус движется дальше по ходу движения. |
 |
СКАНЕР (ОПЦИЯ) В систему подачи станка можно интегрировать сканер бревна, который будет в автоматическом режиме выставлять постав пил оптимизируя схему раскроя. Данный функционал увеличивает % полезного выхода и снижает влияние человеческого фактора |
 |
ОКОЛОСТАНОЧНАЯ МЕХАНИЗАЦИЯ Станок может быть оснащен всей необходимой околостаночной механизацией:
|
Технические характеристики станка Cena CPM/400 (4x45)
| Параметры бревна | |
| Минимальная длина бревна, мм | 2000 |
| Диаметр бревна (мин-макс), мм | 150 - 400 |
| Толщина выпиливаемого бруса (мин-макс), мм | 78 - 240 |
| Общие характеристики | |
| Производительность (по входу, круглого леса), м3/смена | до 250 |
| Скорость подачи, м/мин | до 22 |
| Тип подачи | Цепная |
| Количество пильных валов, шт | 4 |
| Частота вращения пильного вала, об/мин | 3000 |
| Вертикальное перемещение пильных валов | нет |
| Горизонтальное перемещение пильных валов | есть |
| Диаметр пильного вала, мм | 70 |
| Диаметр пил, мм | 630 |
| Количество пил, шт. | 6+6 |
| Мощность узлов | |
| Мощность двигателя пильного вала (верх), кВт | 2 х 45 |
| Мощность двигателя пильного вала (низ), кВт | 2 х 45 |
| Мощность двигателя подачи, кВт | 7 |
| Мощность (общая), кВт | 187 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 1х300 + 2х200 |
| Габаритные размеры | |
| Длина, мм | 13650 |
| Ширина, мм | 4000 |
| Высота, мм | 2500 |
| Вес, кг | 13000 |
