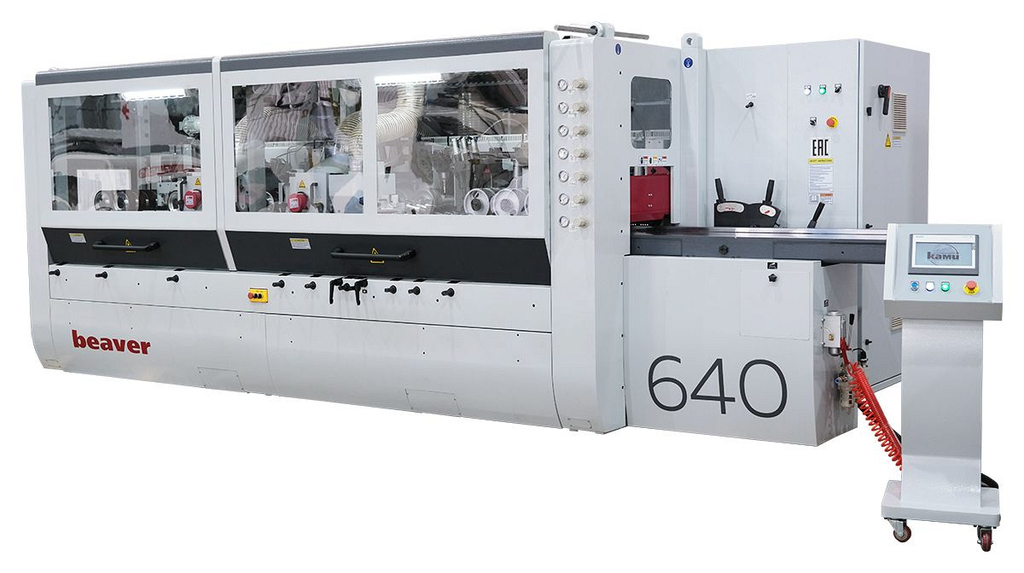

Четырехсторонний продольно-фрезерный станок Beaver 640 Heavy (400х300 мм)
(голосов 0)
Код товара: 99394
На складе: много
Четырехсторонний продольно-фрезерный станок Beaver 640 Heavy предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса максимальным сечением 400 х 300. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями.
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие и мебельные производства.
Особенности станка beaver 640 heavy
 |
Шпиндели Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм изготавлива.тся из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники NACHI Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками. |
 |
Станина На всех четырехсторонних станках Beaver используется самый современный комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |
Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Автоматическая смазка стола. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

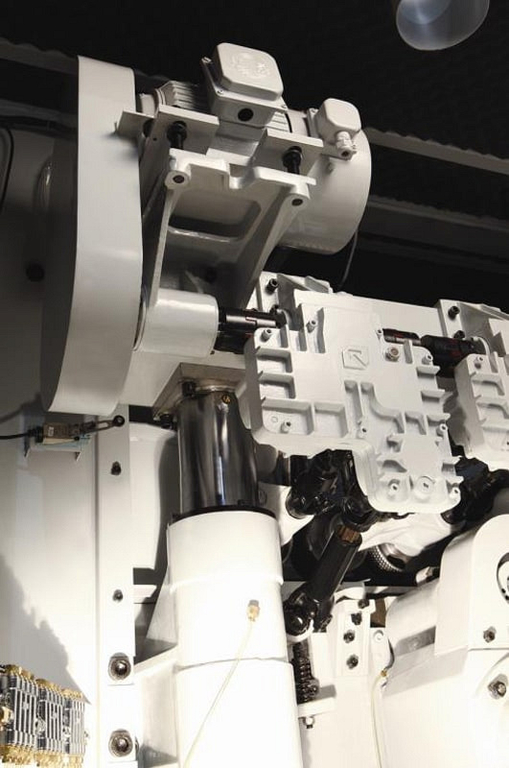

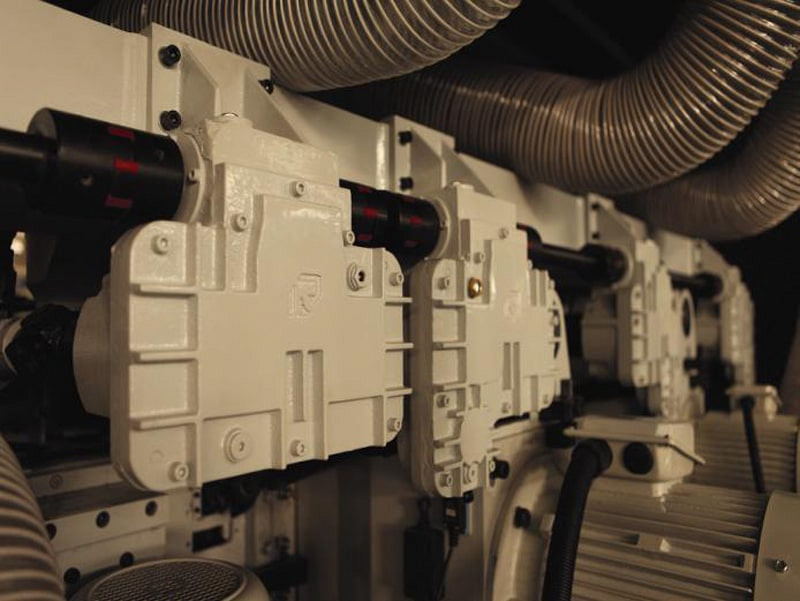

Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |

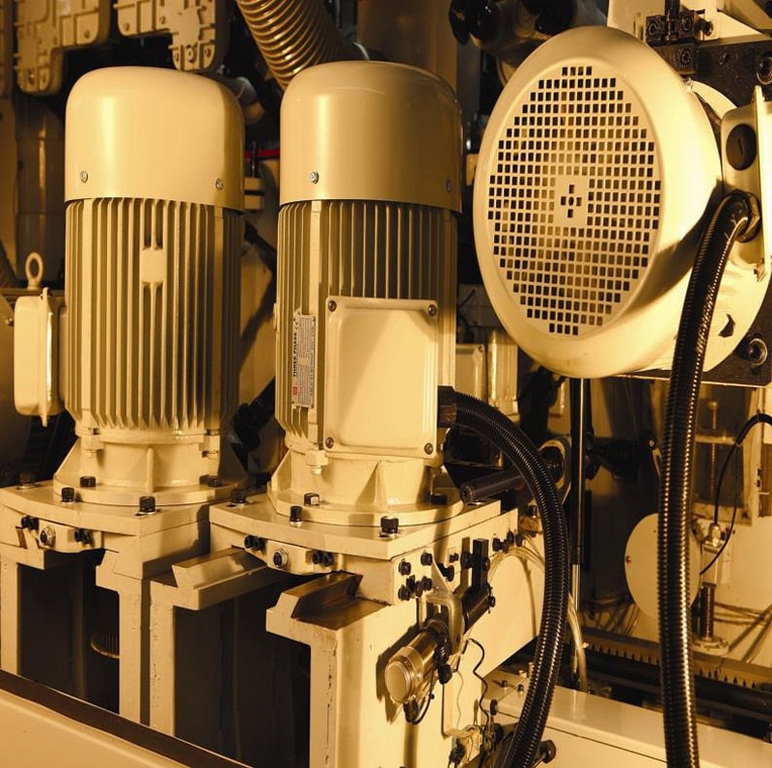

Двигатели увеличенной мощности Мощность двигателей привода всех шпинделей 11 + 5 x 18,5 кВт позволяют профилировать брус естественной влажности. |
 |

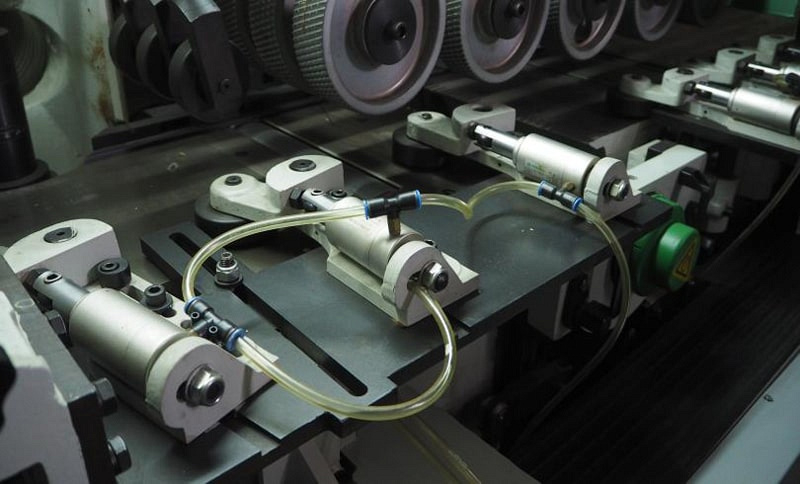

Боковые пневмоприжимы Группа мощных боковых пневмоприжимов на входе позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака. |
 |

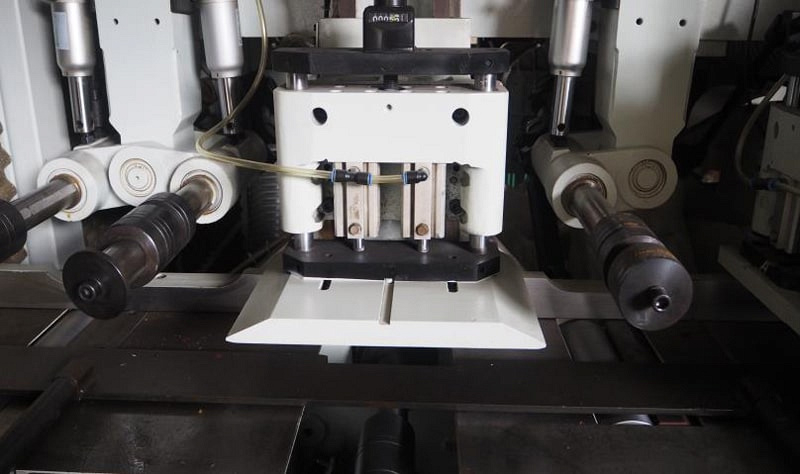

Прижимные плиты Прижимные плиты, расположены перед и после верхних шпинделей, выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок. |
 |
Контропоры Гидрозажимные контропоры на всех горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естевственной влажности без потери точности обработки. |
 |

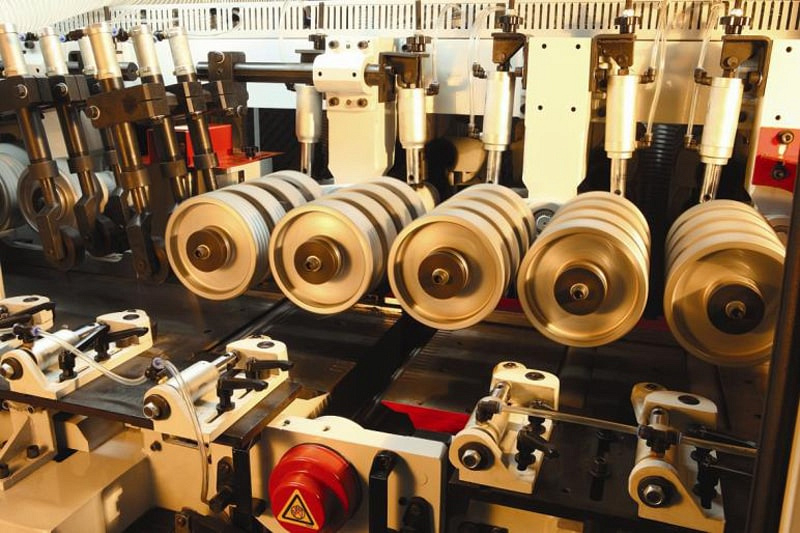

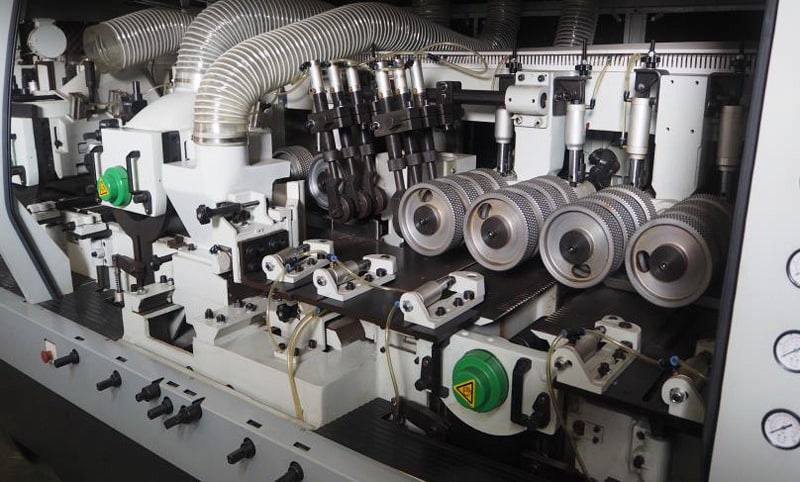

Система подачи Увеличенная группа верхних рифленых роликов на входе позволяет обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. Диаметр роликов 180 мм. Всего 7 групп: 5x4 шт + 2 x 2 шт. |
 |

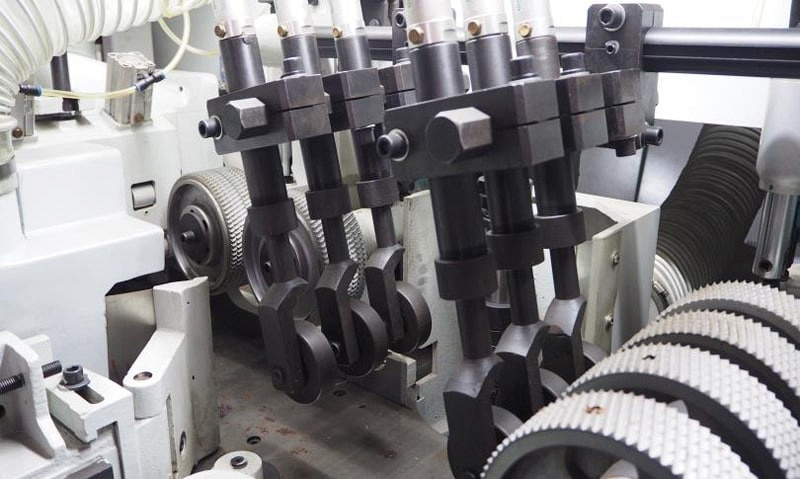

Верхние прижимы Дополнительные верхние прижимные ролики для обеспечения лучшего прижима в зоне резания. |
 |

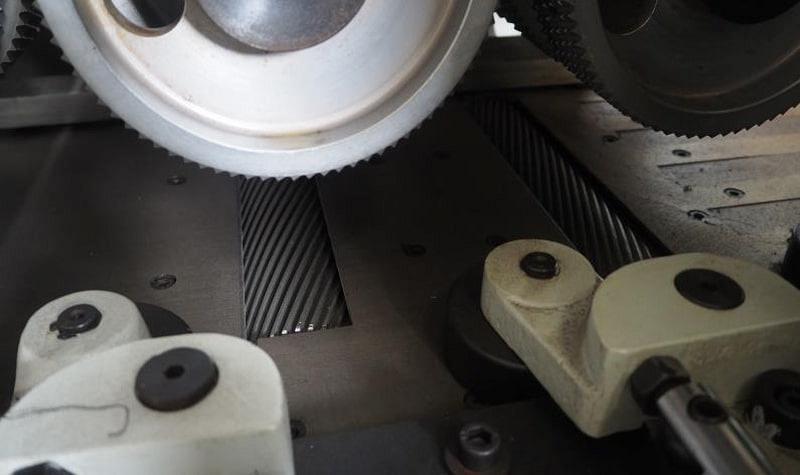

Приводные спиральные ролики в столе Широкие приводные спиральные ролики в столе. На станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. Количество спиральных роликов 2 шт. |
 |
Приводные полиуритановые и гладкие ролики На выходе заготовку протаскивают верхние полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные гладкие ролики. Обеспечивается высокое качество обработанной поверхности. Всего 4 группы полиуритановых роликов диаметром 180 мм и 4 гладких ролика в столе диаметром 102 мм. |
 |
Моторизированная плита Мощная моторизированная прижимная плита над последним 6-м шпинделем позволяет достигать максимального прижима заготовок при обработке на высоких скоростях подачи. Мотор-редуктор позволяет без дополнительных усилий и временных затрат производить перенастройку на нужный размер. |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
 |
Централизованная система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная автоматическая система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |
Пильный узел Возможность установки дисковых пил на последний нижний шпиндель диаметром 300 мм. |
 |
Выносной пульт управления Станок оснащен дистанционным пультом управления. С данного PLC пульта можно дистанционно управлять настройками станка. Электронная настройка верхних шпинделей, левого вертикального шпинделя, траверсы. |
 |
Электрокомпаненты ведущих мировых производителей BB, SIEMENS, SCHNEIDER Инвертор на системе подачи с уменьшенным минимальным значением скорости и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно настроить скорость подачи крупных заготовок бруса. |
Преимущества beaver 640 heavy
- Шпиндели диаметром 50 мм
- Гидравлические контропоры на горизонтальных шпинделях
- Прижимные плиты с пневматической регулировкой
- Автоматическая смазка стола
- Возможно профилирование боковыми шпинделями
Технические характеристики станка beaver 640 heavy
| Количество шпинделей, шт | 6 |
| Размеры обрабатываемых заготовок, мм: ширина | 120-400 |
| Толщина | 30-300 |
| Скорость подачи (инвертор), м/мин | 4-20 |
| Диаметры шпинделей, мм | 50 |
| Диаметр фрез наружный, мм | 160 - 180 |
| Первого нижнего шпинделя | 160 - 230 |
| Правого и левого шпинделей | 160 - 230 |
| Первого верхнего шпинделя | 160 - 230 |
| -второго верхнего шпинделя | 160 - 230 |
| -второго нижнего шпинделя | |
| Частота вращения шпинделей, об/мин | 6000 |
| Наличие гидравлических контропор на 1, 4, 5 и 6-ом шпинделях (4 шт.) | Да |
| Наличие гидравлических контропор на вертикальных 2-ом и 3- ем шпинделях | Опционально |
| Прижимные плиты с пневматической регулировкой перед | ДА |
| Верхними шпинделями (2шт) | |
| Автоматическая смазка стола | ДА |
| Мощность двигателей, квт | 11 |
| Первого нижнего шпинделя | 18,5 |
| Правого шпинделя | 18,5 |
| Левого шпинделей | 18,5 |
| Первого верхнего шпинделя | 18,5 |
| -второго верхнего шпинделя | 18,5 |
| -второго нижнего шпинделя | |
| Мощность двигателя подачи, квт | 11 |
| Мощность двигателя подъема траверсы, квт | 1,5 |
| Общая установленная мощность, квт | 116 |
| Диаметр патрубков стружкоприемников (верт.), мм | 150 |
| Диаметр патрубков стружкоприемников (гориз.), мм | 180 |
| Габаритные размеры (длина*ширина*высота) мм: | 5620*2200*1950 |
| Масса, кг | 12000 |
Видео работы четырехстороннего продольно-фрезерного станка beaver 640 heavy
