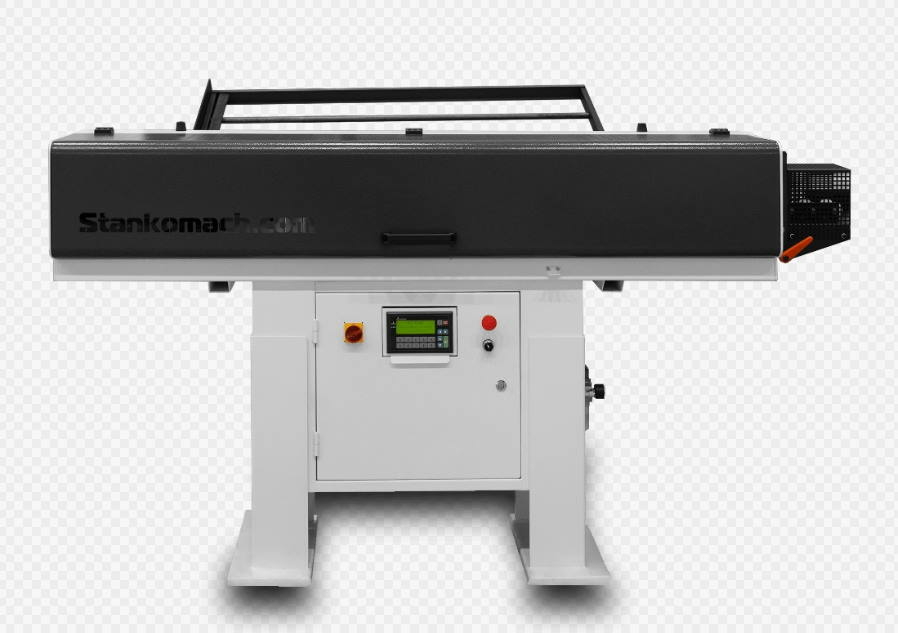

Барфидер УАПП5-55
Устройство автоматической подачи прутка УАПП5-55 — короткий загрузчик для токарных станков, предназначенный для прутков диаметром от 5 до 55 мм и длиной от 250 до 1500 мм. Этот погрузчик с пневматическим приводом оптимален для работы с короткими прутками.
Подходит для большинства моделей токарных станков с ЧПУ любого производителя.
Для возможности использования прутка предъявляются некоторые требования:
- Пруток должен быть ровным, без изгибов, иметь одинаковую толщину. Длина прутка не должна превышать параметров барфидера. Прутки в накопитель желательно загружать одного размера по длине и диаметру.
- Пруток должен иметь заходную фаску для облегчения прохода прутка во втулку шпинделя.
- Если пруток шестигранный, то необходимо предусмотреть систему ориентации патрона, использовать цанговый патрон с шестигранной цангой и дополнительные приспособления на выходе из патрона. Возможна работа в полуавтоматической обработке одного прутка.
- Каждый диаметр прутка требует своего комплекта втулок шпинделя. Это позволит минимизировать шум, колебания и вибрации при вращении.
- Максимальный и минимальный диаметры прутка ограничиваются размерами патрона.
Технические характеристики
|
Модель
|
Уапп5-55 |
|---|---|
|
Диаметр прутка, мм
|
5—55 |
|
Макс. длина прутка, мм
|
1500 |
|
Вместимость обрабатываемых деталей, ø мм х шт.
|
55 х 10 |
|
Подача воздуха, кг/см²
|
5-7 |
|
Габаритные размеры дхшхв, мм
|
1910х1070х900—1300 |
|
Общая потребляемая мощность, вт
|
1500 |
|
Время смены прутка, сек.
|
19 |
|
Масса нетто, кг
|
255 |
|
Совместимость сдругими производителями станков
|
Да |
Базовая комплектация
Толкатель ⌀ 12 мм — 1 шт.
Толкатель ⌀ 20 мм — 1 шт.
Ключ от электрошкафа — 1 шт.
Руководство по эксплуатации
Дюбель-анкеры для крепления к фундаменту — 4 шт.
