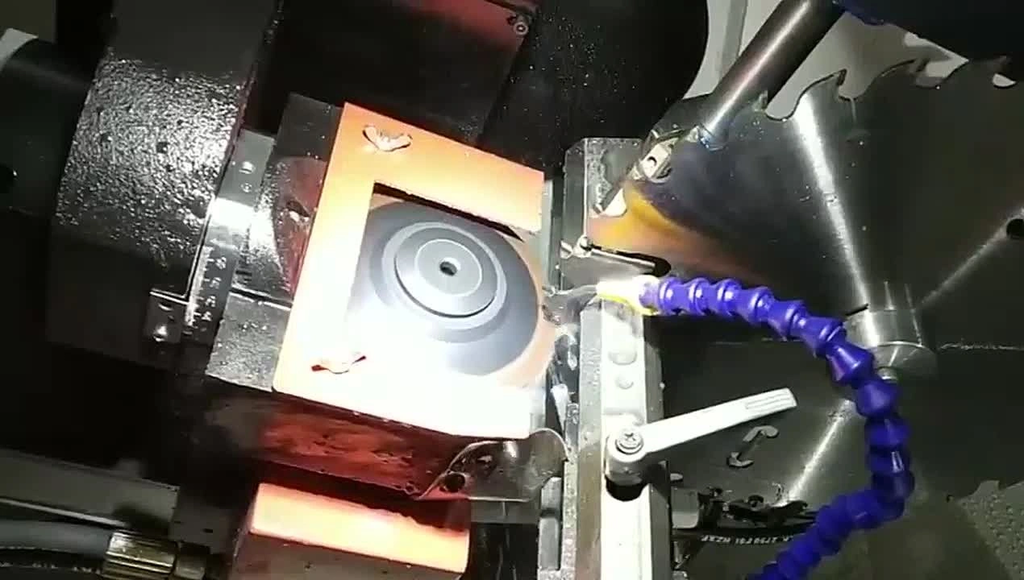

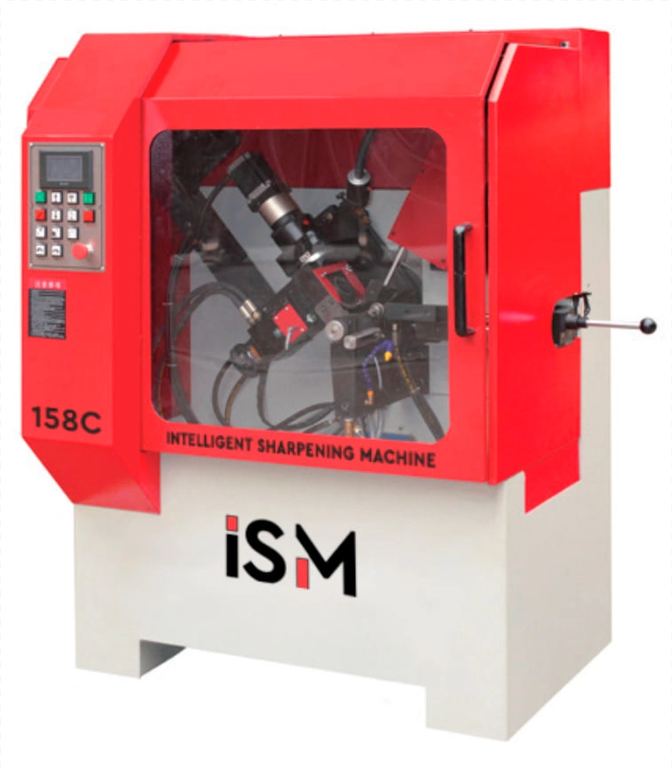

Автоматический заточной станок для дисковых пил ISM 158C
Автоматический станок с гидравлической системой подачи предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 800 мм с прямой, скошенной, трапециевидной формой зубьев. Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
ТИПЫ ЗАТАЧИВАЕМОГО ИНСТРУМЕНТА:
СХЕМА ОБРАБОТКИ:
| Заточка передней грани | Заточка задней грани |
 |
 |
ПРЕИМУЩЕСТВА
- Не дорогая цена
- Интуитивно-понятная система настроек
- Высокая производительность
- Высокое качество заточки
- Возможность затачивать различные формы зубьев
- Заточка по передней и задней грани
- Подача охлаждающей жидкости
- Плавная подача на зуб гидравлической системой
Конструктивные особенности ISM ISM 158C
 |

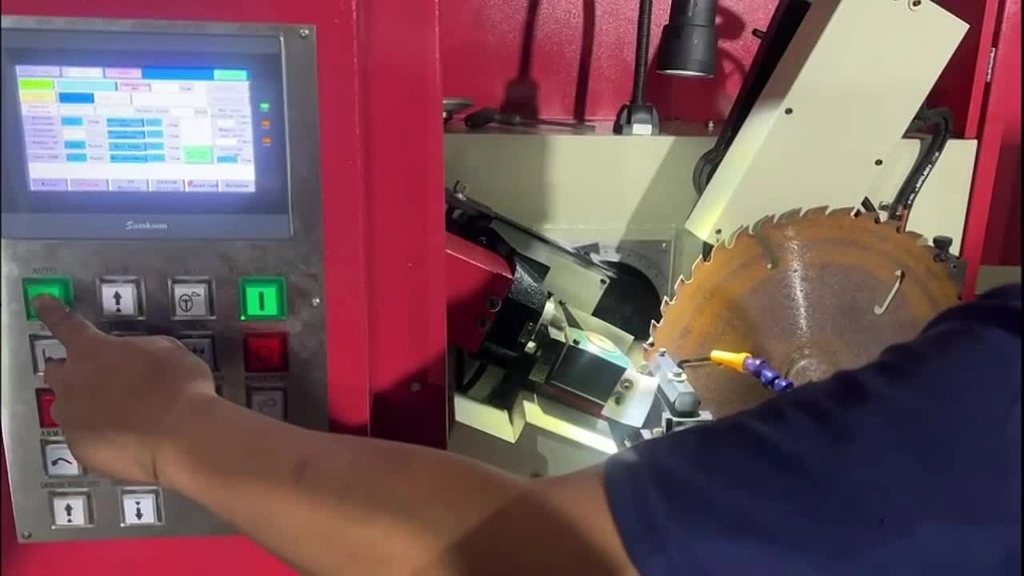

ПАНЕЛЬ УПРАВЛЕНИЯ Энергоемкая и интуитивно-понятная панель управления с 10 дюймовым экраном. С панели управления задаются угловые параметры затачиваемой пилы и кол-во зубьев |
 |

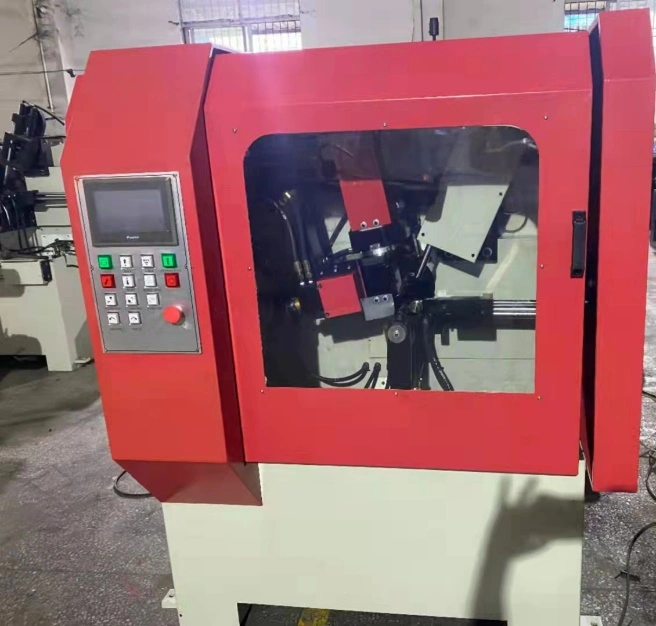

СТАНИНА и КАБИНА Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Станок поставляется с полностью закрытой кабиной, которая полностью препятствует разбрызгиванию охлаждающей жидкости. |
 |

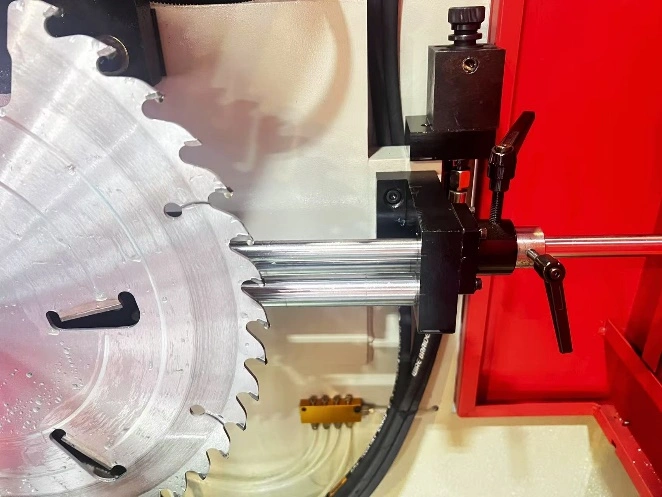

НАПРАВЛЯЮЩАЯ ДИСКОВОЙ ПИЛЫ Дисковая пила устанавливается на держатель, который находится на подвижной цилиндрической направляющей. Ход направляющей позволяет устанавливать пилы диаметром до 800 мм (до 1000 мм опционально). Дополнительный фиксатор препятствует смещению направляющей во время процесса заточки. |
 |
БОКОВОЙ ПРИЖИМ ПИЛЫ В зоне заточки корпус пилы фиксируется боковым прижимом, препятствующем появлению дополнительных вибраций пилы. Настройка прижима на толщину корпуса дисковой пилы осуществляется вручную по шкале |
 |
ШКАЛА ПЕРЕДНЕГО И ЗАДНЕГО УГЛА Угол заточки задается на панели управления. Угловая шкала позволяет визуально , с высокой точностью, установить необходимый передний и задний угол |
 |

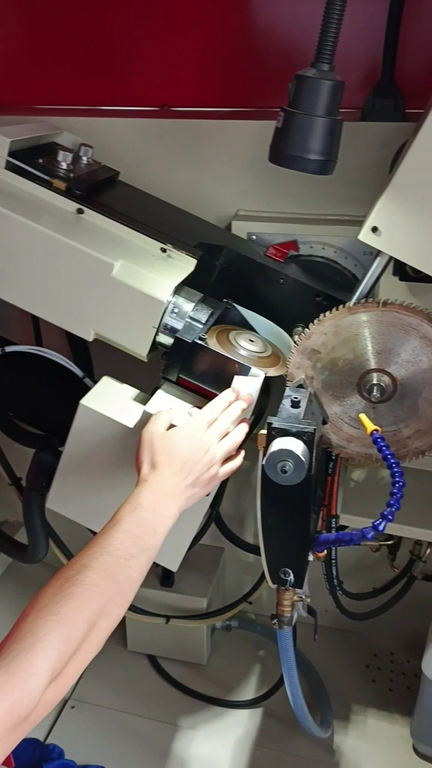

ПРИВОД ЗАТОЧНОЙ ГОЛОВЫ Заточная голова выставляется на угол заточки от электродвигателя за счет надежной ШВП |
 |

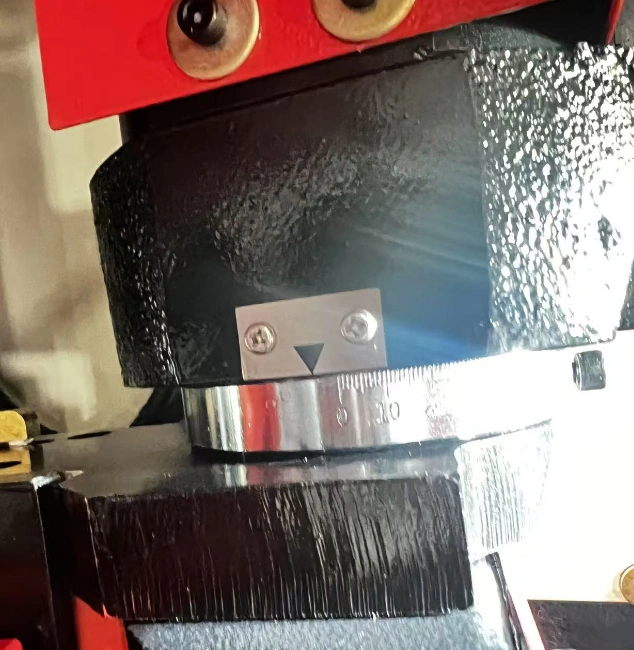

ПОВОРОТ ЗАТОЧНОЙ ГОЛОВЫ Автоматический поворот заточного круга необходим при заточке попеременно- скошенной формы зуба. Угол заточки визуально контролируется высокоточным лимбом |
 |
СЕРВОДВИГАТЕЛЬ ПОВОРОТА ЗАТОЧНОГО КРУГА Поворот шлифовального круга лево/право осуществляется серводвигателем |
 |
НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Настройка величины съема шлифования задается вручную маховиком по высокоточному лимбу |
 |
СИСТЕМА ПОДАЧИ СОЖ Во время заточки охлаждающая жидкость подаётся из двух каналов , обеспечивая полное попадание жидкости в зону шлифования |
 |

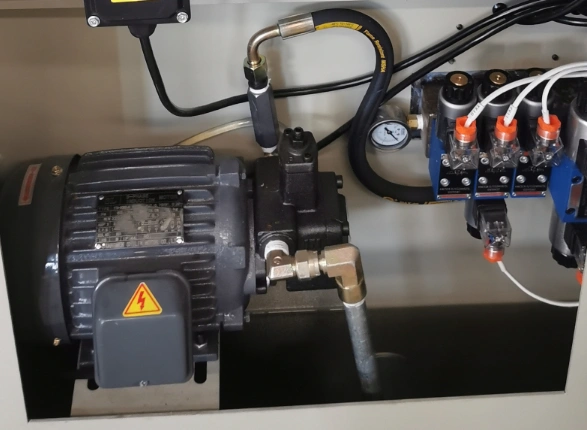

ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОЛКАТЕЛЯ ЗУБА Толкатель зуба пилы приводится в движение гидравлической системой. Такая система обеспечивает максимально-плавный ход толкателя , подводя равномерно каждый зуб пилы к шлифовальному кругу несмотря на разношаговость |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Станок оснащен надежными электрокомпонентами, которые рассчитаны на длительный срок эксплуатации станка |
Технические характеристики станка ISM ISM 158C
| Общие характеристики | |
| Наружный диаметр затачиваемых пил, мм | 100 - 800 (1000*) |
| Толщина затачиваемых пил, мм | до 8 |
| Размер заточного круга, мм | 125 х 32 |
| Ход шлифовального круга, мм | 0 - 25 |
| Скорость шлифования, мм/с | 0.5 - 6 |
| Посадочный диаметр дисковой пилы, мм | 10 - 220 |
| Производительность, зуб/мин | до 20 |
| Производительность гидросистемы, л/мин | 25 |
| Емкость для СОЖ, л | 80 |
| Давление в системе, МПа | 4 |
| Параметры обработки | |
| Шаг зубьев, мм | 7 - 100 (120*) |
| Передний угол заточки, ° | -5..+30 |
| Задний угол заточки, ° | 6 - 30 |
| Мощность узлов | |
| Мощность (общая), кВт | 1.85 |
| Габаритные размеры | |
| Длина, мм | 1200 |
| Ширина, мм | 1100 |
| Высота, мм | 1800 |
| Вес, кг | 750 |
