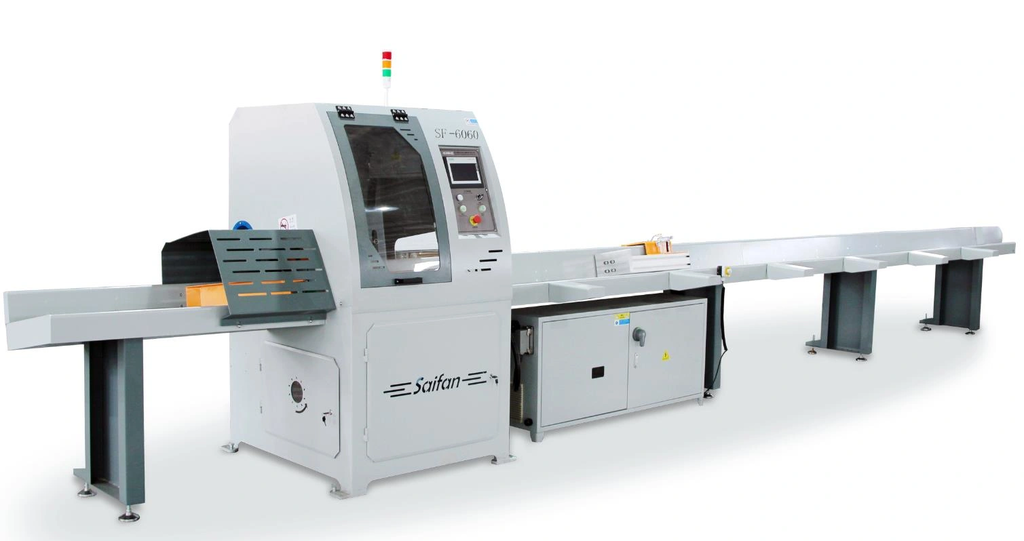

Автоматический торцовочный станок Saifan SF6045 (4 метра) с толкателем
Автоматический торцовочный станок SF 6045 предназначен для скоростной торцовки в размер. Станок может работать в нескольких режимах:
- торцовка в заданный размер;
- торцовка по заданной программе
СХЕМА ОБРАБОТКИ:
- Торцовка по фиксированному размеру
- Торцовка по заданной программе
Станок управляется с сенсорного экрана Siemens PLC, и имеет два режима работы
- режим ручного измерения, в этом случае заготовка измеряется вручнцю, затем параметр вводится в станок, а затем введите максимально 8 различных отрезков по длине и количеству.
- режим автоматического измерения, станок автоматически измерит длину заготовки и при сканировании использует только 1 длину и количество.
Станок широко применяется в цехах с глубокой деревообработкой по производству палетной доски, погонажа, в цехах по производству мебельного щита, мебельной заготовки и многих других задач.
Использование станка «SF 6045» позволяет автоматизировать производственный процесс, увеличить производительность, увеличить полезный выход, снизить количество отходов, и сократить человеческий фактор на производстве
Конструктивные особенности SAIFAN SF6045 (4м)
|
ПАКЕТНЫЙ РАСКРОЙ 300
Станок позволяет осуществлять пакетный раскрой заготовок, что значительно увеличивает производительность |
|
ТОЛКАТЕЛЬ С СЕРВОДВИГАТЕЛЕМ
Толкатель перемещается на высокоточный линейных направляющих тайваньского производства T-WIN, что обеспечивает максимальную точность подачи. |
|
СЕРВОМОТОР НА ПОДАЧЕ ПИЛЫ 300
Сервопривод пилы тайваньского производства DELTA высокую скорость и точность подачи пилы |
|

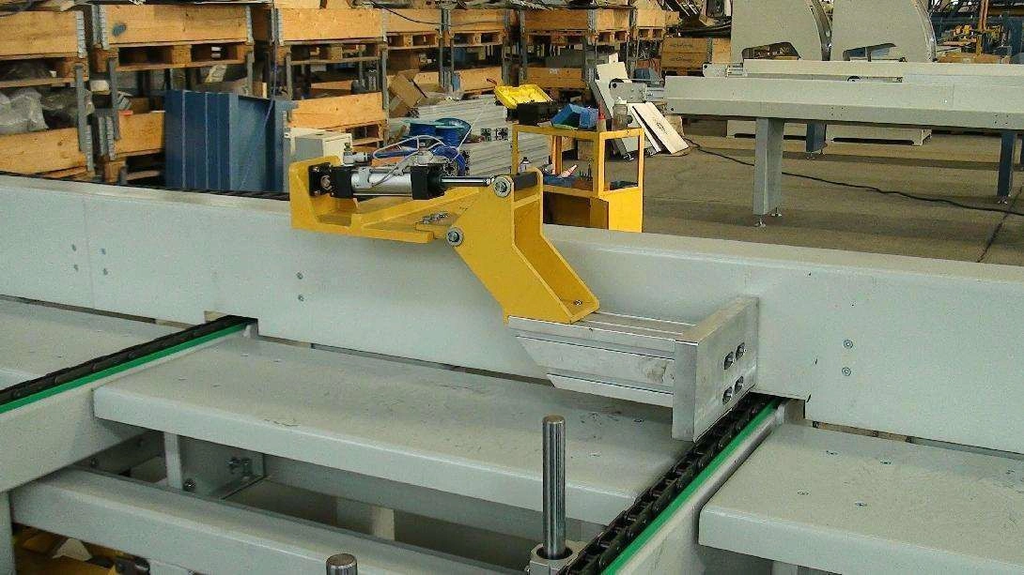

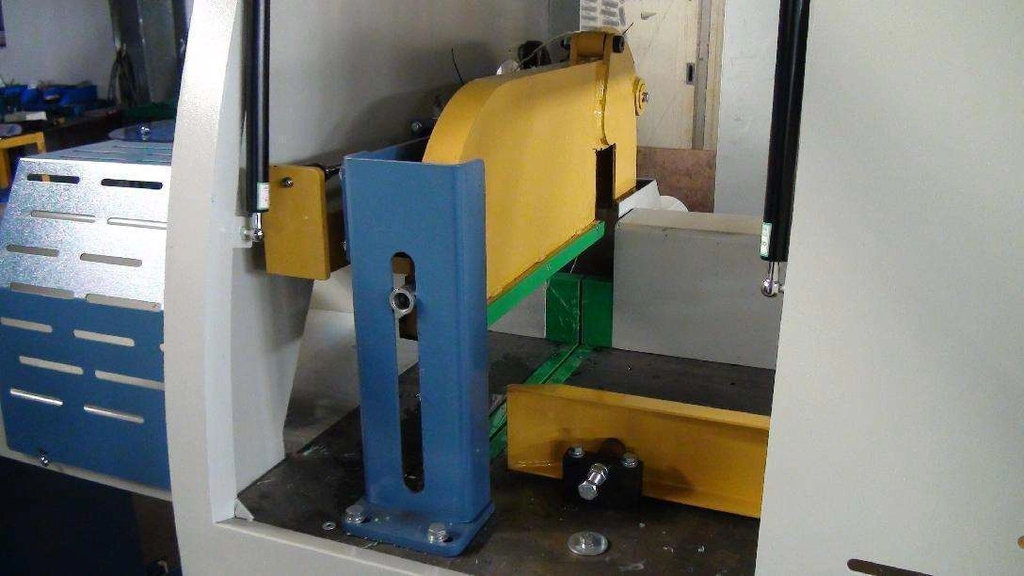

СИСТЕМА ПРИЖИМА 250х90
Система прижима состоит из спаренных боковых упоров, которые перемещаются пневматикой быстро и точно, за счет линейных направляющих тайваньского производства T-WIN. Сверху заготовку прижимает дополнительный блок, который также является защитным кожухом для пилы |
|
TOUCH-SCREEN ДИСПЛЕЙ УПРАВЛЕНИЯ 250х90
Простое быстрое и понятное управление всеми функциями и настройками станка через TOUCH-SCREEN дисплей |
|
ОПТИЧЕСКИЕ ДАТЧИКИ SICK 300
В станке используются оптические современные датчики SICK с высоким распознаванием и быстрым откликом. SICK - один из самых надежных производителей и мировой лидер в данной области |
|
ЭЛЕКТРОКОМПОНЕНТЫ 300
Оригинальные электрокомпоненты мирового и надежного производителя SCHEIDER Elecric, надежность которых признана во всем мире |
Технические характеристики станка SAIFAN SF6045 (4м)
| Параметры заготовки | |
| Толщина заготовки (макс), мм | 10 - 140 |
| Ширина заготовки (макс), мм | 30 - 300 |
| Параметры обработки | |
| Максимальная длина заготовки, мм | 4000 |
| Общие характеристики | |
| Диаметр пилы, мм | 600 |
| Скорость подачи (макс), м/мин | 5 - 30 |
| Точность реза, мм | +/- 1 |
| Максимальное сечение пиления (ШхВ), мм | 150 х 280 / 140 х 300 |
| Диаметр вала, мм | 30 |
| Скорость резки, шт/мин | 40 |
| Частота вращения пилы, об/мин | 3150 |
| Режим работы, тип | Торцовка |
| Мощность узлов | |
| Мощность двигателя пилы, кВт | 11 |
| Мощность сервомотора, кВт | 1 |
| Мощность (общая), кВт | 12.5 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.5 - 0.7 |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 150 |
| Габаритные размеры | |
| Длина, мм | 9400 |
| Ширина, мм | 1200 |
| Высота, мм | 1600 |
| Вес, кг | 1300 |
