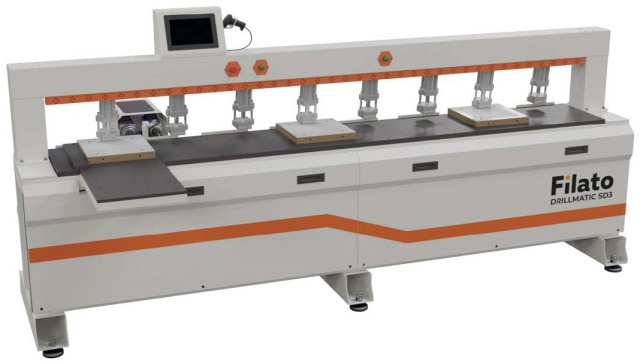

Автоматический сверлильно-присадочный центр с ЧПУ Filato DRILLMATIC SD3
Filato Drillmatic SD3 — предназначен для присадки отверстий и выборки паза в торце заготовки. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек. Он прост в эксплуатации и обладает более высокой точностью обработки, чем полуавтоматическое оборудование. Можно управлять и обрабатывать по зонам, что экономично и эффективно.
Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку.
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato DRILLMATIC SD3
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato DRILLMATIC SD3
 |

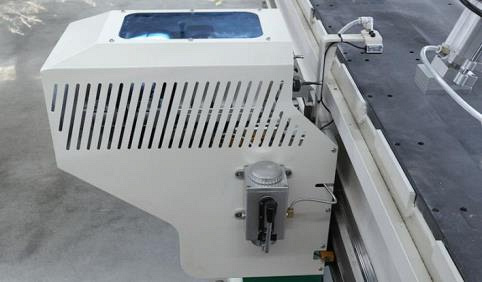

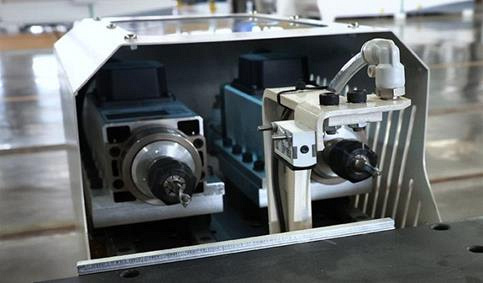

Обработка деталей Присадка и выборка пазов выполняются с помощью двух основных шпинделей мощностью 2,2 кВт, 18 000 об/мин. |
 |
Ручная смазка Смазка компонентов осуществляется для более долговечной службы и предотвращения их износа. |
 |

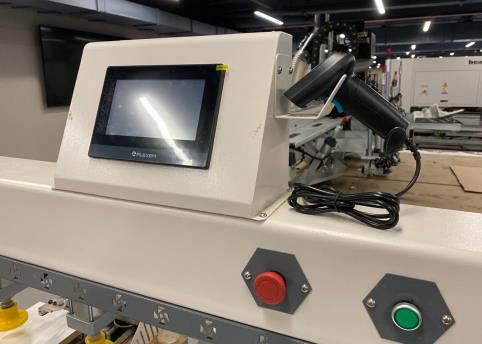

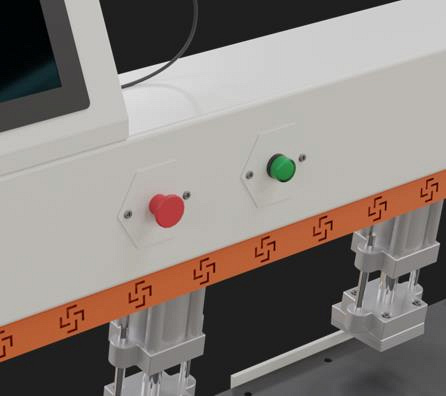

Управление Простой и интуитивно понятный интерфейс на русском языке. Удобное управление с помощью сенсорного дисплея. |
 |
Рабочий стол Выполнен из плотного износостойкого композитного материала, обеспечивает долгий срок службы. |
 |
Электрокомпоненты Большинство компонентов производства всемирно известных брендов для более длительного срока службы и стабильности. |
 |

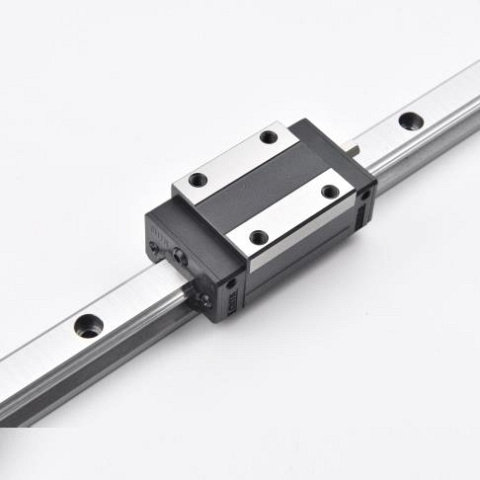

Высокоточные презматические линейные направляющие Имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость и жесткость гарантируя плавность перемещения захватов и обрабатывающих групп. |
 |

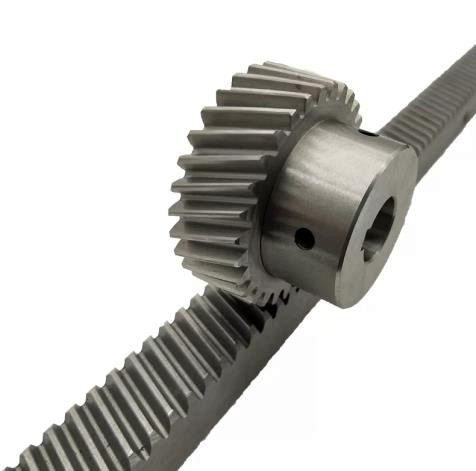

Зубчатая рейка (Тайвань) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
 |

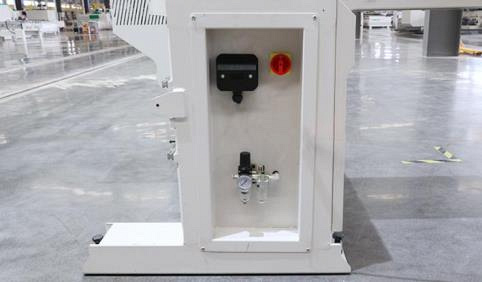

Удобность обслуживания Все компоненты электрики и система подготовки сжатого воздуха расположены в одном месте. Удобное расположение для обслуживания и доступность в любое время при необходимости. |
 |

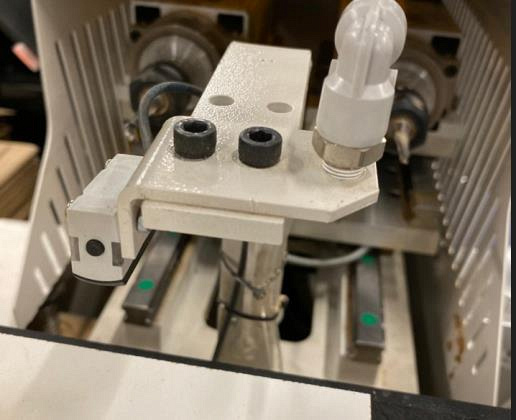

Инфрокрасный дачтик Инфракрасное устройство обнаружения, простота в использовании, повышает производительность. |
 |

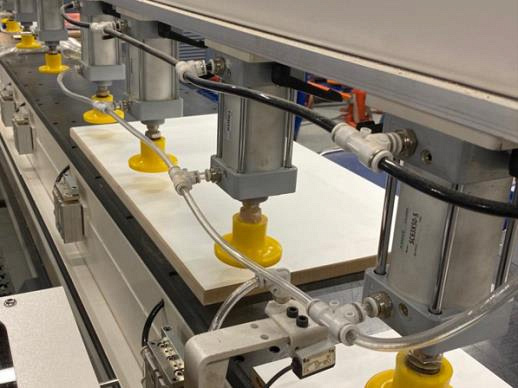

Верхний прижим Плотно прижимает заготовку к рабочему столу. Максимальная толщина панели до 50 мм. |
 |

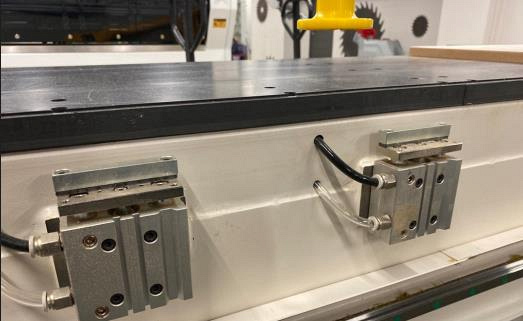

Позиционирование заготвоки Передние упоры, для базирования заготовки в рабочей зоне станка, поднимаются автоматически. |
 |
2 рабочих зоны Возможность обрабатывать 2 заготовки за один цикл. Работа в маятниковом режиме. |
 |

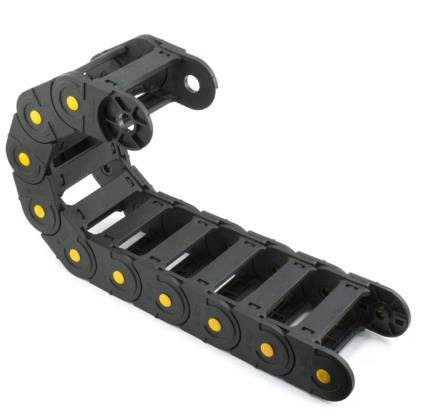

Защищённый кабель укладчик Обеспечивает защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |
 |
Сканер для считывания штрих кодов Данный станок оснащён сканером для штрих кодов, что позволяет работать. |
Технические характеристики Filato DRILLMATIC SD3
| Характеристика | Значение |
|---|---|
| Позиционирование заготовки перед обработкой | горизонтально |
| Одновременная обработка двух заготовок за один установ | - |
| Количество сторон обработки заготовки за один установ, шт. | 2 |
| Длина обрабатываемой заготовки (мин. - макс.), мм | 150 - 2850 |
| Ширина обрабатываемой заготовки (мин. - макс.), мм | 50 - 600 |
| Толщина обрабатываемой заготовки (мин. - макс.), мм | 12 - 36 |
| Максимальная скорость перемещения по осям X / Y / Z, м/мин | 90 / 30 / 30 |
| Количество присадочных голов, шт. | 2 |
| Мощность присадочных голов (верх. / нижн.), кВт | 2,2 / 2,2 |
| Количество шпинделей для сверления в пласть заготовки (сверху), шт. | 1 |
| Количество шпинделей для сверления в пласть заготовки (снизу), шт. | 1 |
| Пазовальная пила | нет |
| Верхний фрезерный шпиндель | - |
| Мощность верхнего фрезерного шпинделя, кВт | - |
| Тип цанги верхнего фрезерного шпинделя | - |
| Частота вращения верхнего фрезерного шпинделя, об/мин | - |
| Автоматическая смена инструмента | есть |
| Магазин инструмента | - |
| Тип инструментального патрона (для автосмены) | - |
| Количество ячеек в магазине инструмента, шт. | - |
| Нижний фрезерный шпиндель | - |
| Мощность нижнего фрезерного шпинделя, кВт | - |
| Тип цанги нижнего фрезерного шпинделя | - |
| Частота вращения нижнего фрезерного шпинделя, об/мин | - |
| Частота вращения шпинделей присадочных голов, об/мин | 18 000 |
| Интерфейс на русском языке | + |
| Базовое программное обеспечение на русском языке | + |
| Офисная версия базового программного обеспечения | опция |
| Адаптация для работы с ПО "Базис-Мебельщик" | + |
| Ручной сканер для работы со штрихкодами | + |
| Ручной пульт управления с маховиком | + |
| Автоматический конвейер выгрузки деталей | - |
| Кондиционер электрошкафа с фреоном | - |
| Система контрольного измерения заготовок перед обработкой | + |
| Автоматическая централизованная смазка направляющих и подшипников | + |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 6,5 |
| Длина, мм | 3400 |
| Ширина, мм | 1800 |
| Высота, мм | 1500 |
| Вес, кг | 830 |
