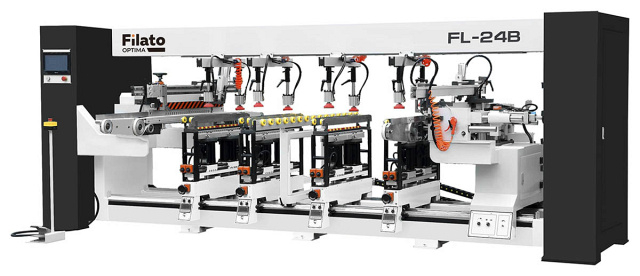

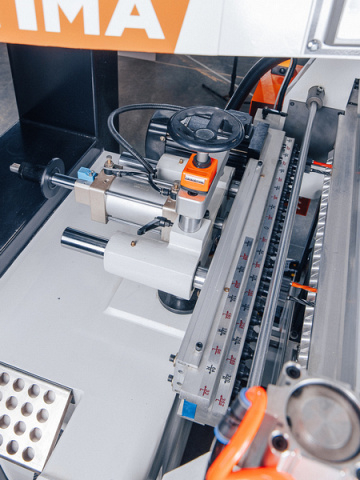

Автоматический сверлильно-присадочный станок Filato FL-24B Optima
Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato FL-24B Optima
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ Filato FL-24B Optima
 |
FL-24A Optima |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato FL-24B Optima
 |

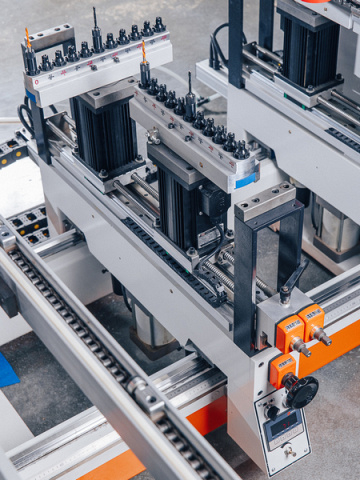

Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки. |
 |
22 шпинделя в горизонтальной траверсе (FL-24B OPTIMA) Позволяет увеличивать зону сверления до 672 мм. |
 |
Система автозагрузки Устройство автоматической подачи заготовки оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки. |
 |

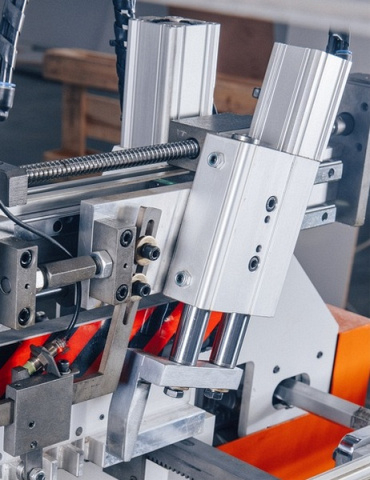

Пневмоприжимы Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали. |
 |

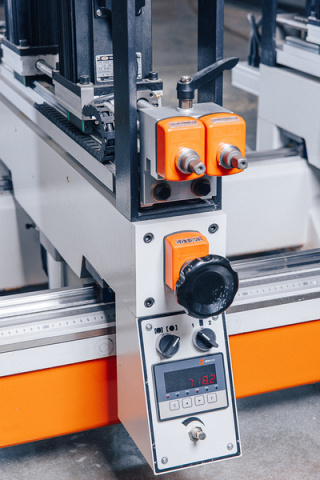

Система регулировки глубины сверления Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий. |
 |
2 режима работы станка Позволяет работать станку в проходном и реверсивном режиме. |
 |
Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы исключая смещение положения. |
 |

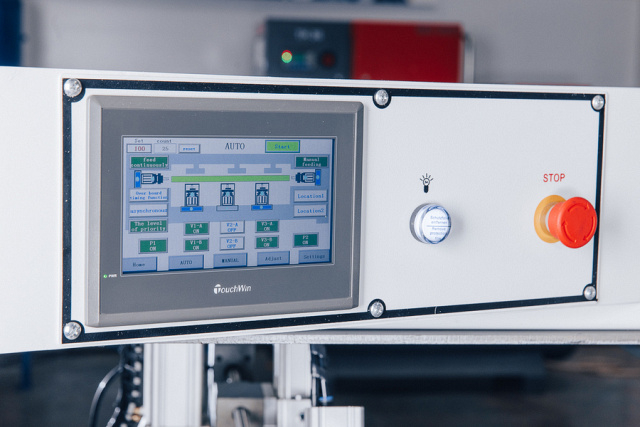

Система управления PLC контроллер для удобного управления и обслуживания станка. |
 |
Цилиндрические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки. |
 |
Быстросъемные патроны В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка. |
 |

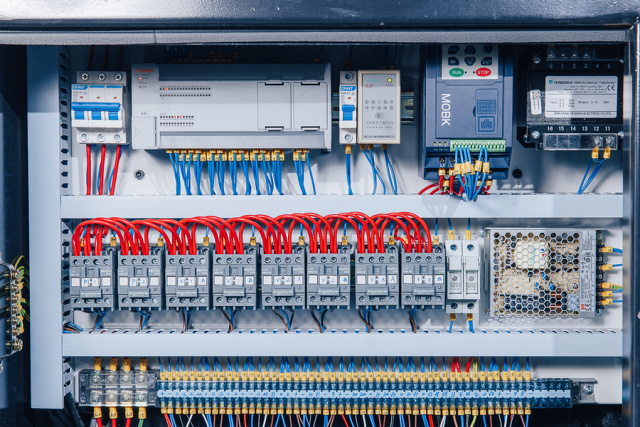

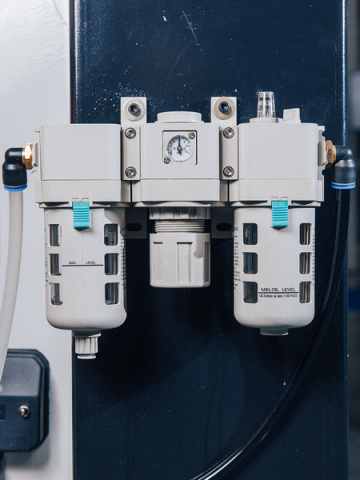

Блок подготовки воздуха и электросистема Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы. |
 |
Комплект ЗИП В комплект ЗИП входит все необходимое для обслуживания станка. |
КОМПЛЕКТАЦИЯ Filato FL-24B Optima
Дополнительная
 |
Быстросменные патроны Патроны – это оснастка для зажима глухих, сквозных и чашечных сверл, которая крепится на шпиндель сверлильно-присадочного оборудования. Быстросменные патроны актуальны в работе предприятий любого масштаба – от небольших мастерских до крупных комплексов. Такое оборудование значительно повышает эффективность станков с ЧПУ и ручного инструмента. |
 |
Режущий инструмент Сверла относятся к профессиональному инструменту, который используют на для станков по дереву на мебельных предприятиях. Они предназначены для сверления разных видов отверстий в торцах и пластях деталей на сверлильно-присадочном оборудовании. |
Технические характеристики Filato FL-24B Optima
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 292 716 ₽ |
| ЦЕНА ПО АКЦИИ | 2 560 860 ₽ |
| Частота вращения, об/мин | 2840 |
| Общее количество шпинделей, шт. | 130 |
| Количество горизонтальных траверс, шт. | 2 |
| Количество шпинделей на горизонтальных траверсах, шт. | 42 (21 x 2) |
| Количество нижних вертикальных траверс, шт. | 4 |
| Количество шпинделей на нижних вертикальных траверсах, шт. | 88 (11 + 11) x 4 |
| Количество верхних вертикальных траверс, шт. | нет |
| Количество шпинделей на верхних вертикальных траверсах, шт. | нет |
| Длина заготовки, мм | 220 - 2450 |
| Ширина заготовки, мм | 32 - 672 |
| Толщина заготовки, мм | 8 - 50 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Макс. глубина сверления, мм | 50 |
| Рабочее давление, атм. | 6 - 8 |
| Автоподача | есть |
| Накопитель (магазин для заготовок) | нет |
| Мощность двигателя, кВт | 16,1 |
| Посадочный диаметр шпинделей, мм | 10 |
| Размер заготовки при обработке 1 детали, мм | 2450 x 640 |
| Скорость обработки 1 заготовки, мм/мин | 13 - 16 |
| Размер заготовки при обработке 2-х заготовок, мм | отсутствует |
| Скорость обработки 2-х заготовок, мм/мин | 20 - 26 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Макс. расстояние между шпинделями, мм | 2450 x 220 |
| Мин. расстояние между шпинделями, мм | 672 x 32 |
| Мин. расстояние между вертикальными траверсaми, мм | 250 |
| Длина, мм | 5000 |
| Ширина, мм | 2550 |
| Высота, мм | 1650 |
| Вес, кг | 2500 |
