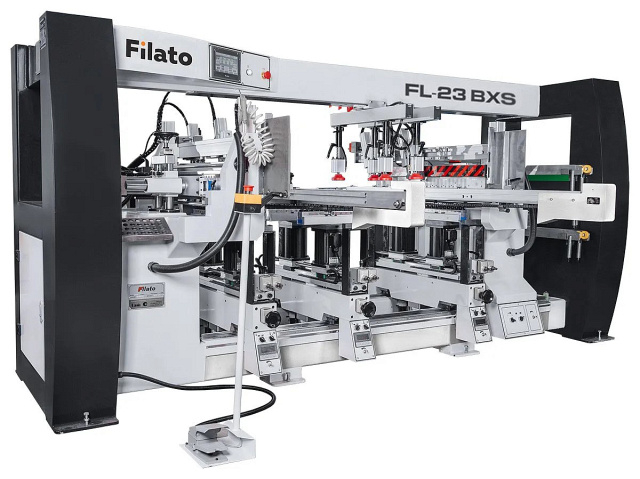

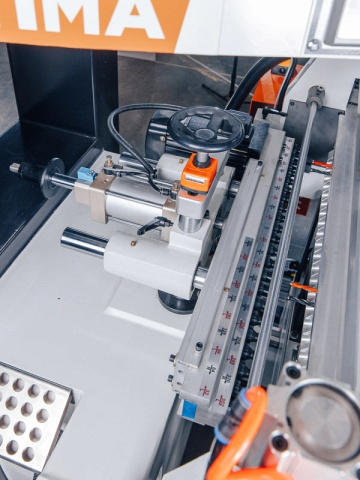

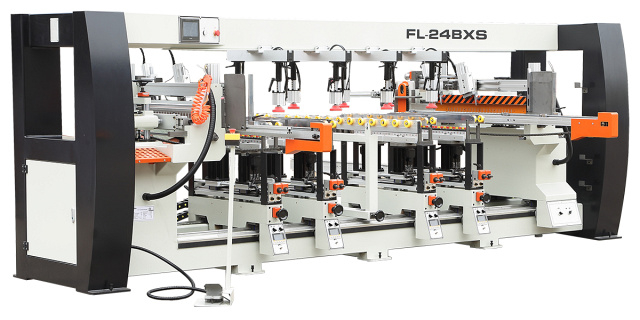

Автоматический сверлильно-присадочный станок Filato FL-23BX
* Изображение на рисунке носит справочный характер. Комплектация станка может отличаться от представленной на фото.
Применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели.
Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato FL-23BX
Предприятия и цеха по производству мебели с серийным и массовым выпуском продукции.
Получаемые изделия
СХЕМА ОБРАБОТКИ Filato FL-23BX
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato FL-23BX
 |

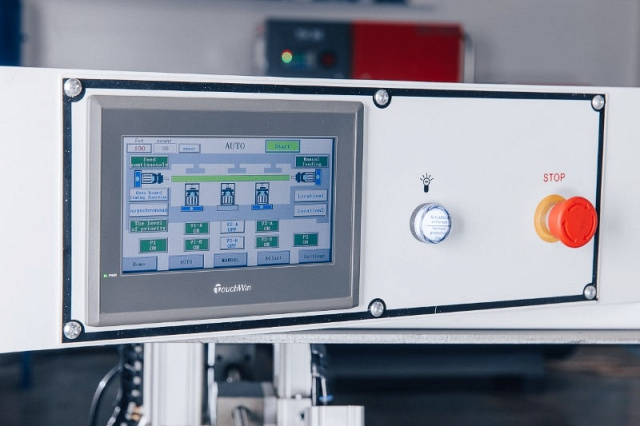

Система управления PLC контроллер для удобного управления и обслуживания станка. |
 |

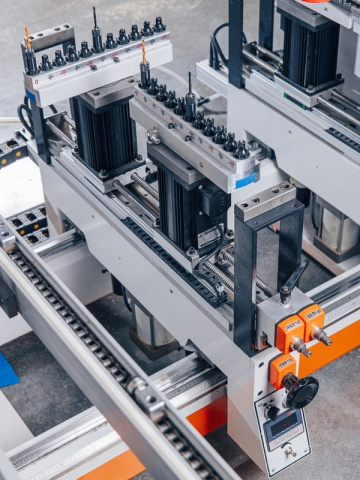

22 шпинделя в горизонтальной траверсе Позволяет увеличивать зону сверления до 672 мм. |
 |
Система автозагрузки Станок оснащен магазином для подачи заготовок с цепным приводом, что позволяет автоматизировать загрузку деталей. |
 |

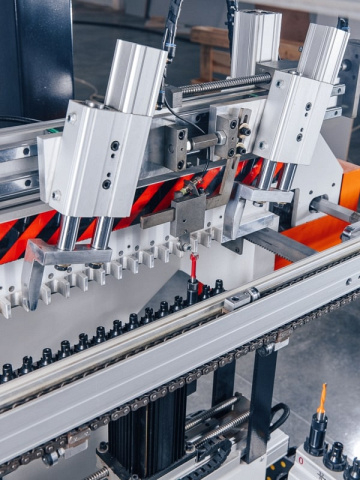

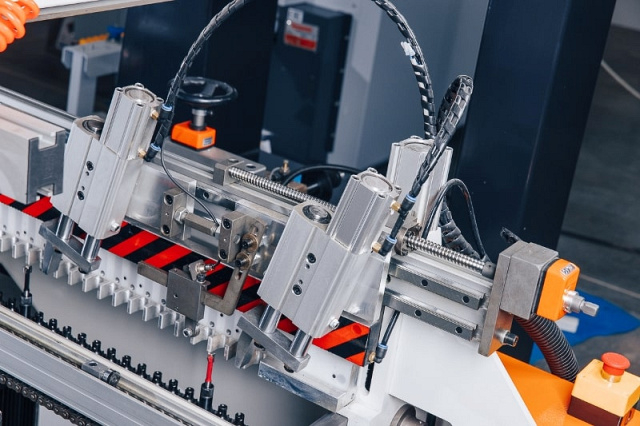

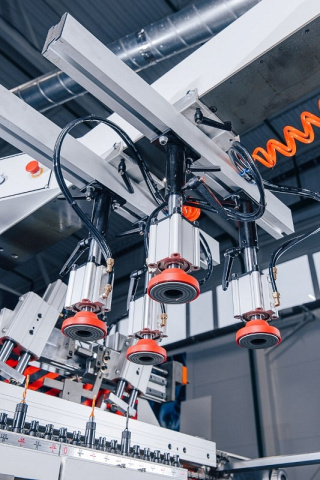

Пневмоприжимы Деталь жестко фиксируется вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали. |
 |
Парное расположение упоров Позволяет обрабатывать по 2 детали одновременно. Опционально можно установить 3 пару упоров для узких деталей. |
 |
Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки. |
 |

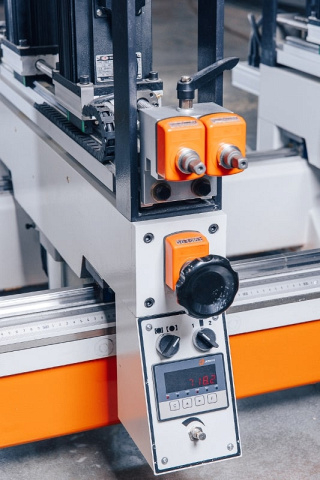

Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы, исключая смещение положения. |
 |
Призматические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки. |
 |

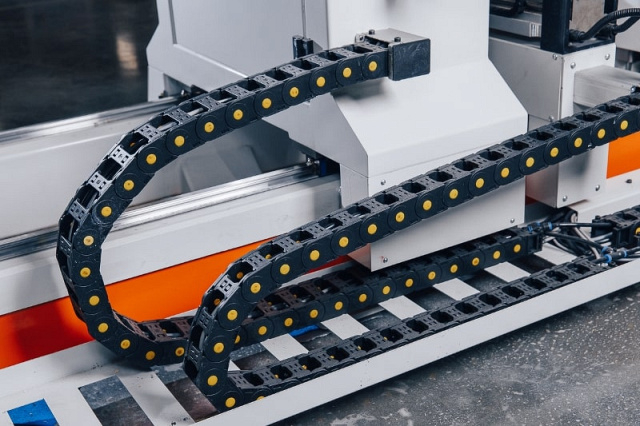

Гибкие кабель каналы Электро-кабеля и пневматические трубки спрятаны в гибкие кабель каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка. |
 |

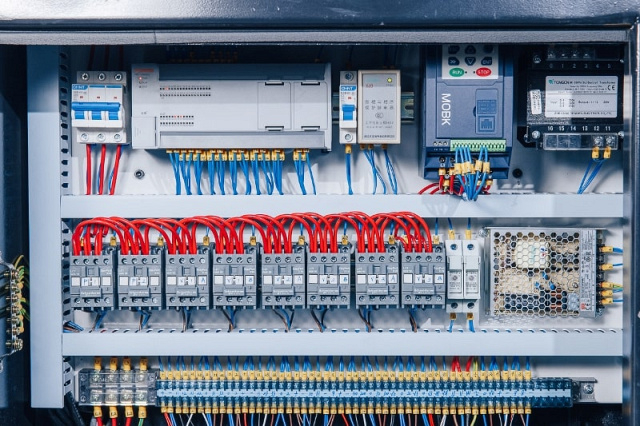

Электросистема Располагается в отдельном шкафу, что позволяет избежать попадания опилок и пыли. |
 |
Хранение инструмента Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую. |
 |

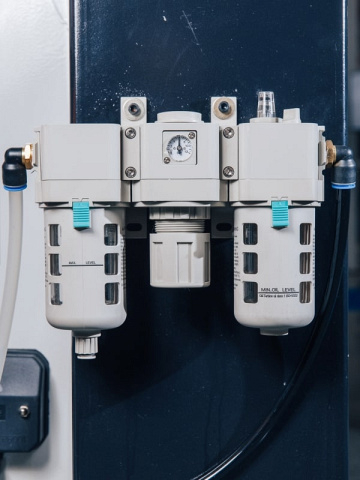

Блок подготовки воздуха Состоит из регулятора сжатого воздуха, водоотделителя и маслораспылителя. Водоотделитель: |
Технические характеристики Filato FL-23BX
| Характеристика | Значение |
|---|---|
| Частота вращения, об/мин | 2840 |
| Общее количество шпинделей, шт. | 110 |
| Количество горизонтальных траверс, шт. | 2 |
| Количество шпинделей на горизонтальных траверсах, шт. | 44 (22 x 2) |
| Количество нижних вертикальных траверс, шт. | 3 |
| Количество шпинделей на нижних вертикальных траверсах, шт. | 66 (11 + 11) x 3 |
| Количество верхних вертикальных траверс, шт. | нет |
| Количество шпинделей на верхних вертикальных траверсах, шт. | нет |
| Длина заготовки, мм | 220 - 1500 |
| Ширина заготовки, мм | 32 - 672 |
| Толщина заготовки, мм | 12 - 40 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Макс. глубина сверления, мм | 50 |
| Рабочее давление, атм. | 5 - 6 |
| Автоподача | есть |
| Накопитель (магазин для заготовок) | есть |
| Магазин выгрузки заготовок | есть |
| Мощность двигателя, кВт | 9,5 |
| Посадочный диаметр шпинделей, мм | 10 |
| Размер заготовки при обработке 1 детали, мм | 60 x 630 |
| Скорость обработки 1 заготовки, мм/мин | 13 - 16 |
| Размер заготовки при обработке 2-х заготовок, мм | 60 x 320 |
| Скорость обработки 2-х заготовок, мм/мин | 20 - 26 |
| Расход воздуха для пневмооборудования, л/цикл | 1200 |
| Макс. расстояние между шпинделями, мм | 1500 x 220 |
| Мин. расстояние между шпинделями, мм | 672 x 32 |
| Мин. расстояние между вертикальными траверсaми, мм | 220 |
| Длина, мм | 3400 |
| Ширина, мм | 2250 |
| Высота, мм | 1650 |
| Вес, кг | 1500 |
