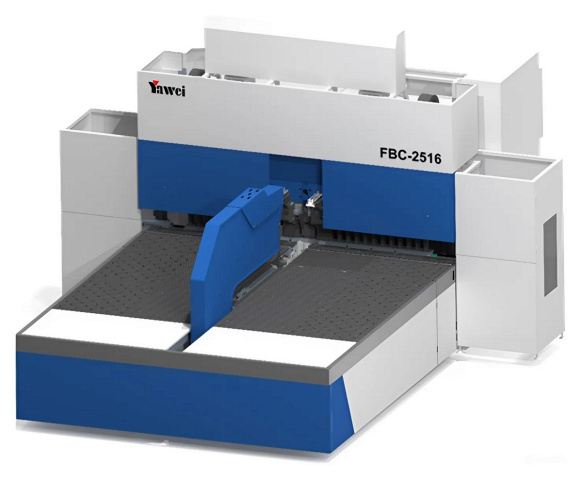

Автоматический панелегиб YAWEI FBC c автосменой прижимного инструмента
Автоматический панелегиб YAWEI FBC предназначен для серийного изготовления гнутых деталей типа «панель»* с плоским основанием и загнутых с различным числом гибов по периметру.
Панелегибы серии FBC с автоматической сменой инструмента — станки с максимальным быстродействием за счет уникального гибочного модуля. Качественное оборудование от известного китайского бренда с оптимальным соотношением цены и качества.
Автоматические панелегибы YAWEI серии FBC применяются в любых отраслях промышленности, использующих панели:
- металлические двери;
- панели вентилируемых фасадов;
- корпусные детали электрошкафов;
- корпусные детали металлической мебели;
- светильники;
- кабины и двери шахт лифтов;
- производство бытовой техники;
- оборудование для общепита и кейтеринга.
Бытовая техника и товары
Пищевое производство и общепит
Автомобильная и железнодорожная промышленность
Авиационная промышленность
Машиностроение
Преимущества YAWEI FBC c
- Премиальное оборудование в листообработке
- Возможность изготовления комплектов панелей с помощью автосмены прижимного инструмента
- Промышленная система ЧПУ BECKHOFF (Германия)
- Число гибов не ограничено
Конструктивные особенности YAWEI FBC c
 |

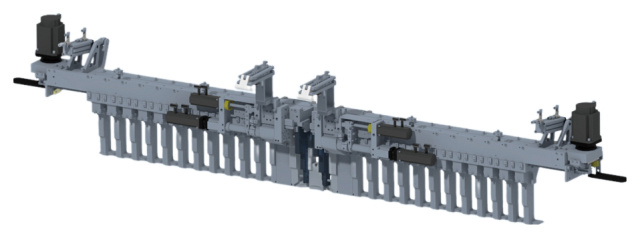

Прижимной модуль Автоматическое прижимное устройство (модуль) с автоматическим изменением длины отгибаемой полки, предотвращением недогиба кромок и другими функциями для облегчения обработки всех видов деталей типа «ПАНЕЛЬ».Конструкция прижимного модуля:Устройство сдвижения и раздвижения;Сегментный прижим;Откидывающийся прижим;Средний модуль;Механизм опрокидывания прижимов. |
 |
Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивающий эффективную и точную гибку заготовок сложного сечения. |
 |

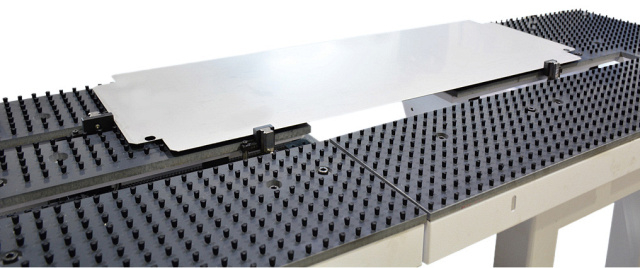

Модуль позиционирования (двухпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали) в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке.Возможности модуля:Позиционирование заготовки по внешней кромке;Позиционирование заготовки по "вырубкам". |
 |
Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование, зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля.Устройство модуля подачи заготовок:Позиционирующее устройство;Поворотное устройство;Зажимное устройство;Устройство подачи;Основание. |
|

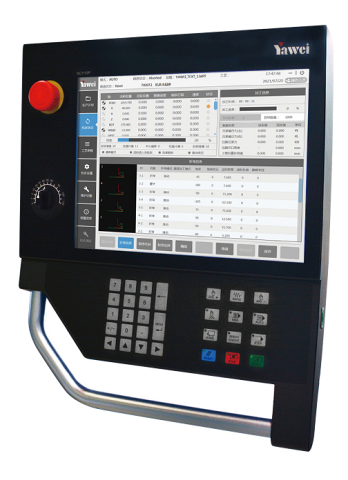

Система ЧПУ BECKHOFF (Германия) Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF.Характеристики:15-ти дюймовый, цветной сенсорный дисплей;Внутренняя память позволяющая хранить более 20000 программ;Возможность подключения USB-накопителя;2D моделирование процесса гибки;Автоматический расчет прижимной силы;Функция коррекции размера и угла сгиба заготовки;Система функциональной диагностики;17-ти дюймовый, цветной сенсорный дисплей (опция);Автоматизированный проводной интерфейс (опция);Функция автономного программирования (опция). |
Комплектация YAWEI FBC c
 |

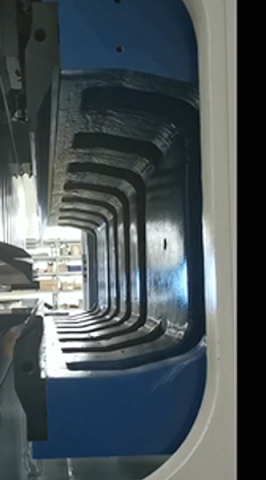

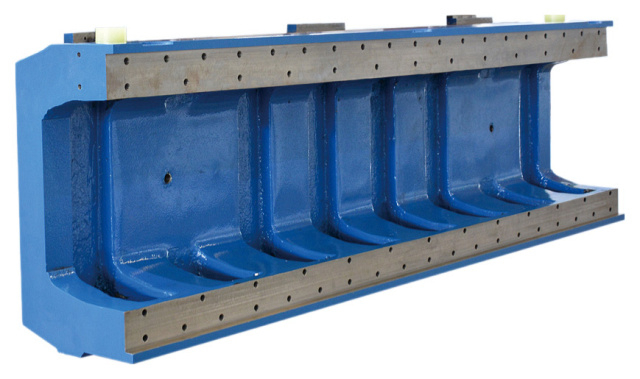

Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка.Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции. |
 |

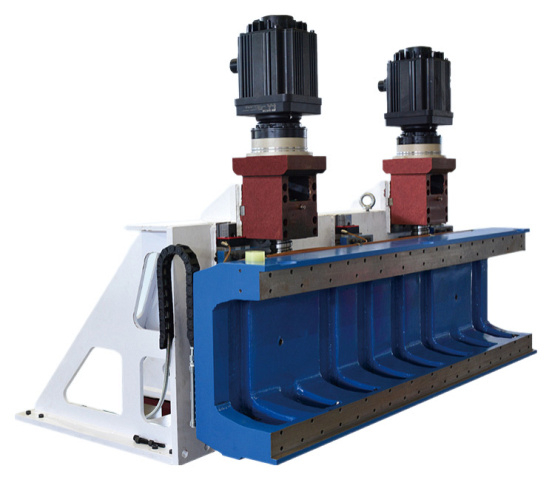

Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точную траекторию движения гибочного инструмента.Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания. |
| Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение. |
|
| Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности. |
