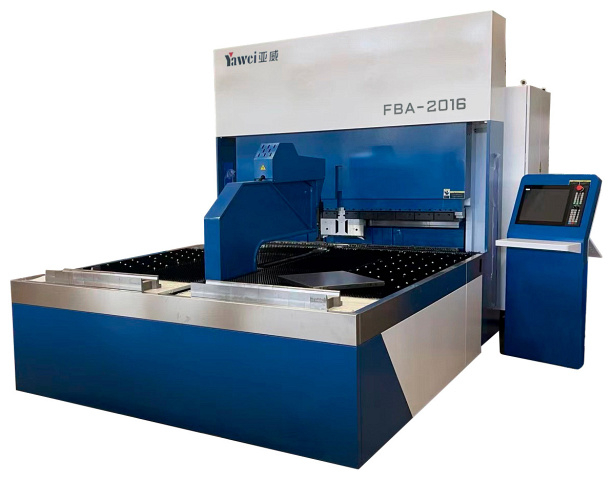

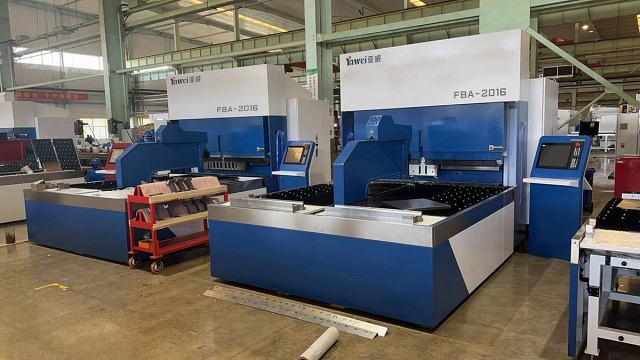

Автоматический панелегиб YAWEI FBA 2030

Автоматические панелегибы YAWEI SMD FBA используются для серийной обработки гнутых деталей типа«панель»*: деталей с плоским основанием и загнутых, с различным числом гибов по своему периметру.Особенность панелегибов серии FBA — максимальная длина гиба 2000-4000 мм. Максимальная огибаемая полка моделей — до 350 мм.Область применения Особенность панелегибов серии FBA — максимальная длина гиба 2000-4000 мм. Максимальная огибаемая полка моделей — до 350 мм. Автоматические панелегибы YAWEI SMD серии FBA применяются в любых отраслях промышленности, использующих панели: металлические двери;панели вентилируемых фасадов;корпусные детали электрошкафов;корпусные детали металлической мебели;светильники;кабины и двери шахт лифтов;производство бытовой техники;оборудование для общепита и кейтеринга. Область применения Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение

Область применения YAWEI FBA 2030

Автоматические панелегибы YAWEI SMD серии FBA применяются в любых отраслях промышленности, использующих панели: металлические двери;панели вентилируемых фасадов;корпусные детали электрошкафов;корпусные детали металлической мебели;светильники;кабины и двери шахт лифтов;производство бытовой техники;оборудование для общепита и кейтеринга. Бытовая техника и товары Пищевое производство и общепит Автомобильная и железнодорожная промышленность Авиационная промышленность Машиностроение

Схемы обработки YAWEI FBA 2030

	Положительный гиб
	Отрицательный гиб
	Плющение
	Радиусная гибка

Конструктивные особенности YAWEI FBA 2030

	Прижимной модуль Комплект универсального, прижимного, быстросменного инструмента позволяет осуществлять разнообразные типы гибов на одной детали за одну установку. Специальный прижимной элемент, устанавливаемый с краю, позволяет осуществлять закрытые гибы с четырех сторон панели в атоматичестком режиме. Удобная система ручной смены прижимного инструмента в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне.
	Гибочный модуль Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку сположительнымиотрицательнымуглом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивают эффективную и точную гибку заготовок сложного сечения.
	Модуль позиционирования (двухпозиционный) Позволяет обеспечить точность геометрии будущей панели (детали), в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке. Возможности модуля:
	Модуль подачи заготовок Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля. Устройство модуля подачи заготовок:

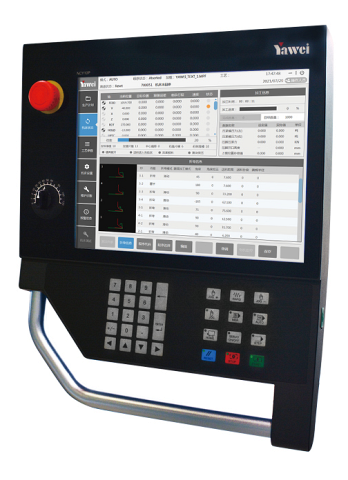

	Система ЧПУ BECKHOFF (Германия) Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF. Характеристики:

Комплектация YAWEI FBA 2030

Стандартная

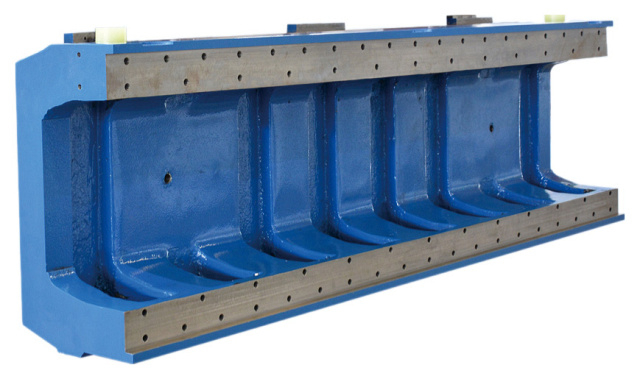

	Высокопрочная станина Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка. Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции.

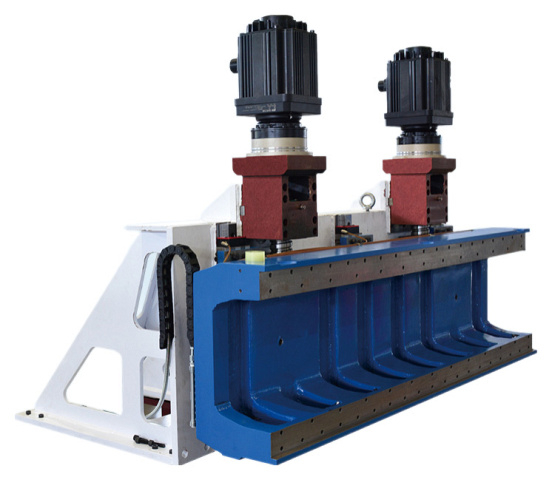

	Сервомеханическая система гибки Сервомеханическая система гибки обеспечивает точнуютраекторию движения гибочного инструмента. Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности. Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания.

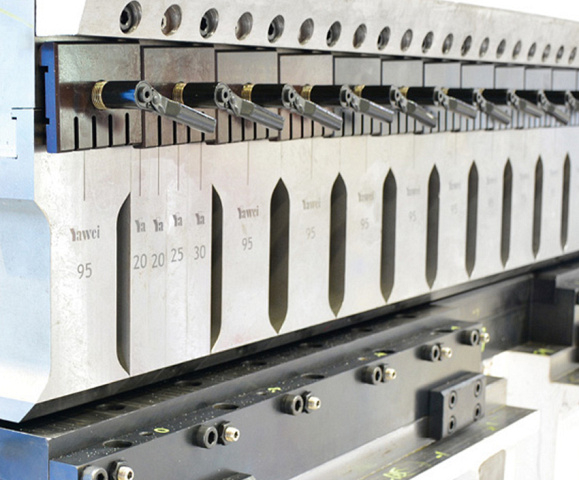

	Универсальный гибочный и прижимной инструмент Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение.

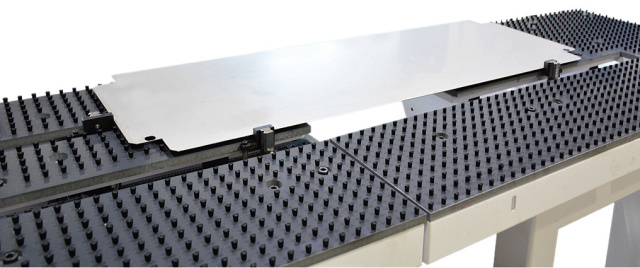

	Стандартный рабочий стол Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.
	Манипулятор перемещения и вращения заготовки Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки.

Дополнительная

	Внешнее программное обеспечение Для минимизации простоев панелегиба на написания программ гибки для стойки станка доступно приобретение внешнего ПО для рабочего места технологаYAWEI BEND. Программа позволяет импортировать 3D модели деталей и преобразовывать их в программы гибки для панелегиба. Осуществлять симуляцию процесса гибки детали.
	Короткие подвижные ножи Доступно оснащение панелегиба короткими подвижными гибочными ножами. Данная опция позволяет осуществлять гибку различных элментов не на всю длину изготавливаемых панелей. Таких например как отгибаемые ушки для дальнейшей контактной сварки или клепки.
	Cпециальная подготовка инструмента под чертеж заказчика (кастомизация инструмента) Возможна разработка и проектирование специального инструмента под уникальные задачи заказчиков в пределах физических возможностей панелегиба. Для оценки и проработки необходимо предоставление чертежей в форматеstep.

Технические характеристики YAWEI FBA 2030

• Ширина обработки, мм 2000
• Толщина, мм 2
• Модель FBA 2030
• Type Автоматический панелегиб
