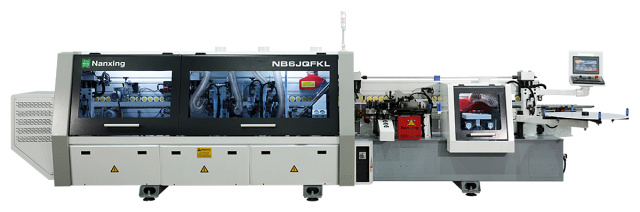

Автоматический кромкооблицовочный станок Nanxing NB6JQFKL
Автоматический кромкооблицовочный станок Nanxing NB6JQFKL предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NB6JQFKL
Автоматический кромкооблицовочный станок Nanxing NB6JQFKL используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели и дверей.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NB6JQFKL
 |
Базовая станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки.Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.Все станины проходят операцию термической обработки для снятия внутренних напряжений.После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |
 |
Профессиональная сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 |
Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
 |

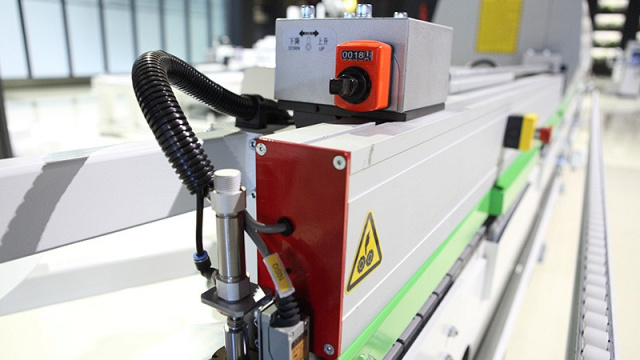

Прижимная балка Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.Резиновые ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки. |
 |
Конвейер Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки.Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки. |
 |
Разделяющая и очищающая жидкости Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.2 форсунки одновременно наносят жидкость сверху и снизу заготовки.Регулировка подачи необходимого количества жидкости. |
 |

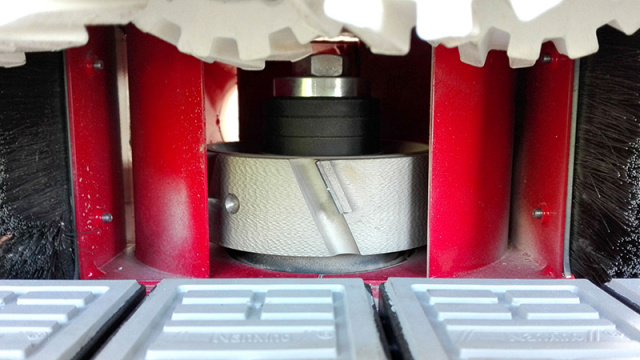

Узел предварительного фрезерования 2 фрезы с алмазными ножами Ø125 x Ø30 H43 Z3+3 (Опционально до Н60 мм).2 двигателя противоположного вращения с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра.Направляющие HIWIN с автоматической системой смазки.Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента. 2 двигателя: Мощность: 2 x 3,7 кВт;Частота: 150 Гц;Скорость вращения: 9000 об/мин. |
 |
Подогрев торца заготовки Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период. |
 |
Клеевая ванна Клеевая ванна ёмкостью 5 литров имеет антипригарное покрытие, защищая клей от подгорания, сохраняя его физические свойства и цвет. |
 |

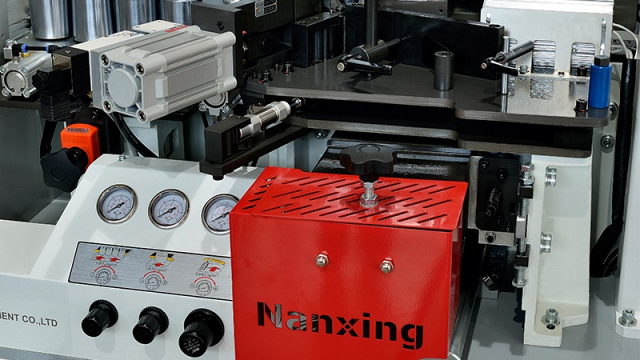

Предварительная обрезка кромки Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине резать кромочный материал до 3-х мм и рассчитан для работы в многосменном режиме.Индивидуальный блок регулировки давления с регулятором и манометром. |
 |

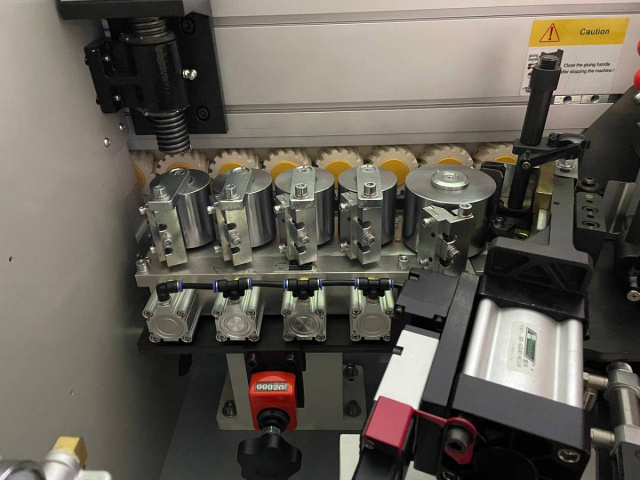

Пресс группа Приводной ролик, диаметром 100 мм охлаждает кромку после нанесения клея.Скорость вращения синхронизирована со скоростью подачи конвейера.4 стальных дожимных ролика диаметром 70 мм.Каждый ролик имеет индивидуальный пневмоцилиндр.Два ролика – конусные с противоположным углом наклона, для поджима кромки и минимизации клеевого шва.Два ролика – цилиндрические, для финишного дожима кромки перед обработкой.Cпециальные скребки на роликах для удаления остатков клея. |
 |
Система автоматической смазки Масло подается во все необходимые узлы, исключая затраты времени на обслуживание станка. Узлы подачи масла: Узел прифуговки;Узел чистовой торцовки;Цепь конвейера. |
 |
Узел чистовой торцовки 2 независимых двигателя на одной направляющей, расположенной под углом 45°;2 пилы диаметром Ø 105 х 22 Z24 расположены под углом 5° к торцам детали;Автоматическая смазка направляющих;Частотный преобразователь Delta, защита двигателей от перегрузок;Узел оснащен системой аспирации. Узел торцовки состоит из 2-х двигателей: Мощность: 2 x 0,35 кВт;Частота: 200 Гц;Скорость вращения: 12 000 об/мин. |
 |

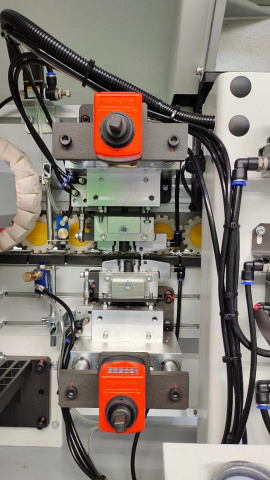

Узел фрезерования свесов (чистовой) Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости сверху и снизу и круглых конусных копиров Ø 120 мм в торец заготовки;В базовой комплектации фрезы R2 Ø 69 х Ø 16 H13 Z6;Узел оснащен аспирационными патрубками. Узел фрезерования свесов состоит из 2-х двигателей: Мощность: 0,5 кВт;Частота: 200 Гц;Скорость вращения: 12 000 об/мин. |
 |
Узел радиусной циклевки Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости сверху и снизу и конусных копиров Ø 120 мм по торцу заготовки;Ножи радиусом R2;Система охлаждения ножей сжатым воздухом;Узел оснащен аспирационными патрубками. |
 |
Узел плоской циклевки Удаляет остатки клея и микросвесы кромки по плоскости;Позиционируется с помощью копиров по плоскостям детали;Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение. |
 |
Полировальный узел Обеспечение стабильной работы за счет подключения постоянного питания. Оснащен 2 двигателями: Мощность: 0,37 кВт;Частота: 50 Гц;Скорость вращения: 1350 об/мин. |
 |
Автоматическая перенастройка на 2 толщины кромки Технология Quick SET Автоматическая перенастройка узла на 2 толщины кромки. Быстрое и удобное позиционирование узлов чистового фрезерования и радиусной цикли в рабочей зоне с пульта управления. |
 |
Система аспирации Аспирационные выходы диаметром 125 мм на узел прифуговки, торцовки, фрезерования свесов и радиусной циклевки. |
 |
Система безопасности Контроль толщины заготовки расстояния между деталями Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки. Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки. Аварийная кнопка Расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации. |
 |
Сервисный пульт Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали. |
 |
Защитный кожух Зона обработки закрыта на 360°. Кожухи оборудованы пылезащитой и шумозащитным покрытием. |
 |

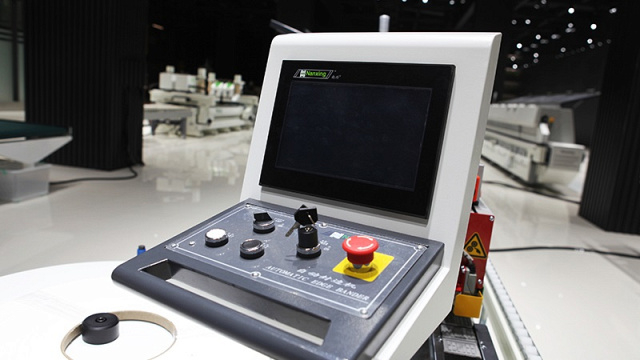

Пульт управления Пульт управления с 7-дюймовым сенсорным дисплеем и удобным расположением.Отображение процессов и диагностической информации.Оперативное решение проблем с помощью кодов ошибок.Отчет о производстве включая количество и длину заготовок. |
 |
Электрокомпоненты Управление ПЛК, входное напряжение 380 В, 50 Гц (стандарт);Положение заготовки контролируется энкодером;Независимые частотные преобразователи на каждый узел с функцией торможения двигателя;Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности;Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки. |
 |
Экономия электроэнергии Режим ожидания автоматически включается, когда станок останавливается на технологический перерыв (в соответствии с заданной настройкой времени) для экономии энергии.Выбор в один клик, быстрый запуск / остановка. |
КОМПЛЕКТАЦИЯ Nanxing NB6JQFKL
Дополнительная
 |
Фильтр рукавный EcoWood FPC-6500 Производительность: 6500 м³/час.Мощность электродвигателя: 7,5 кВт.Давление: 3000 Па.Количество фильтровальных рукавов: 45.Система регенерации.Количество контейнеров накопителей: 2.Диаметр входного патрубка: 300 мм. |
 |
Компрессор DELTA 10 C Винтовой компрессор.Давление: 8 бар.Производительность: 1100 л/мин.Мощность: 7,5 кВт.Встроенный осушитель.Объем ресивера: 500 л. |
 |
Алмазные фрезы для узла предварительного фрезерования Alba Корпус из высокопрочной стали.Количество переточек: 9 - 11.Высокая точность инструмента - Высокое качество обработки.Ресурс обработки материалов до 120 км.Тщательный контроль на всех этапах производства инструмента.Покрыты никелем для обеспечения многолетнего срока службы корпуса инструмента. |
 |
Клей FOLLMAN 1851 Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.Средненаполненный.Высокая начальная прочность.Высокая адгезия.Высокая термостойкость.Тонкий клеевой шов.Упаковка - 25 кг. |
Технические характеристики Nanxing NB6JQFKL
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 560 860 ₽ |
| Скорость подачи, м/мин | 16 / 20 / 24 |
| Мощность двигателя подачи, кВт | 4 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 9 - 60 |
| Габариты детали (мин.), мм | 120 x 85 |
| Рекомендованная загруженность оборудования | 2 смены (16 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | пневмоперенастройка |
| Параметры фрез, мм | Ø125 x 30 H43 |
| Мощность двигателя фрезерования, кВт | 2 x 3,7 |
| Обороты двигателя, об/мин | 9000 |
| Частота, Гц | 150 |
| Пилы торцовки, мм | Ø105 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,35 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов R2, мм | Ø 69; Z6 |
| Мощность двигателей , кВт | 2 x 0,5 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Мощность двигателей полировки, кВт | 2 x 0,37 |
| Обороты двигателя, об/мин | 1350 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 180 |
| Диаметр воздуховодов, мм | 125 |
| Количество, шт. | 5 |
| Производительность, м3/ч | 6500 |
| Требуемое давление, Бар | 7 |
| Расход воздуха, л/мин | 350 |
| Производительность компрессора, л/мин | 450 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 22 |
| Длина, мм | 6600 |
| Ширина, мм | 1450 |
| Высота, мм | 1650 |
| Вес, кг | 2400 |
